Kugghjul
a b

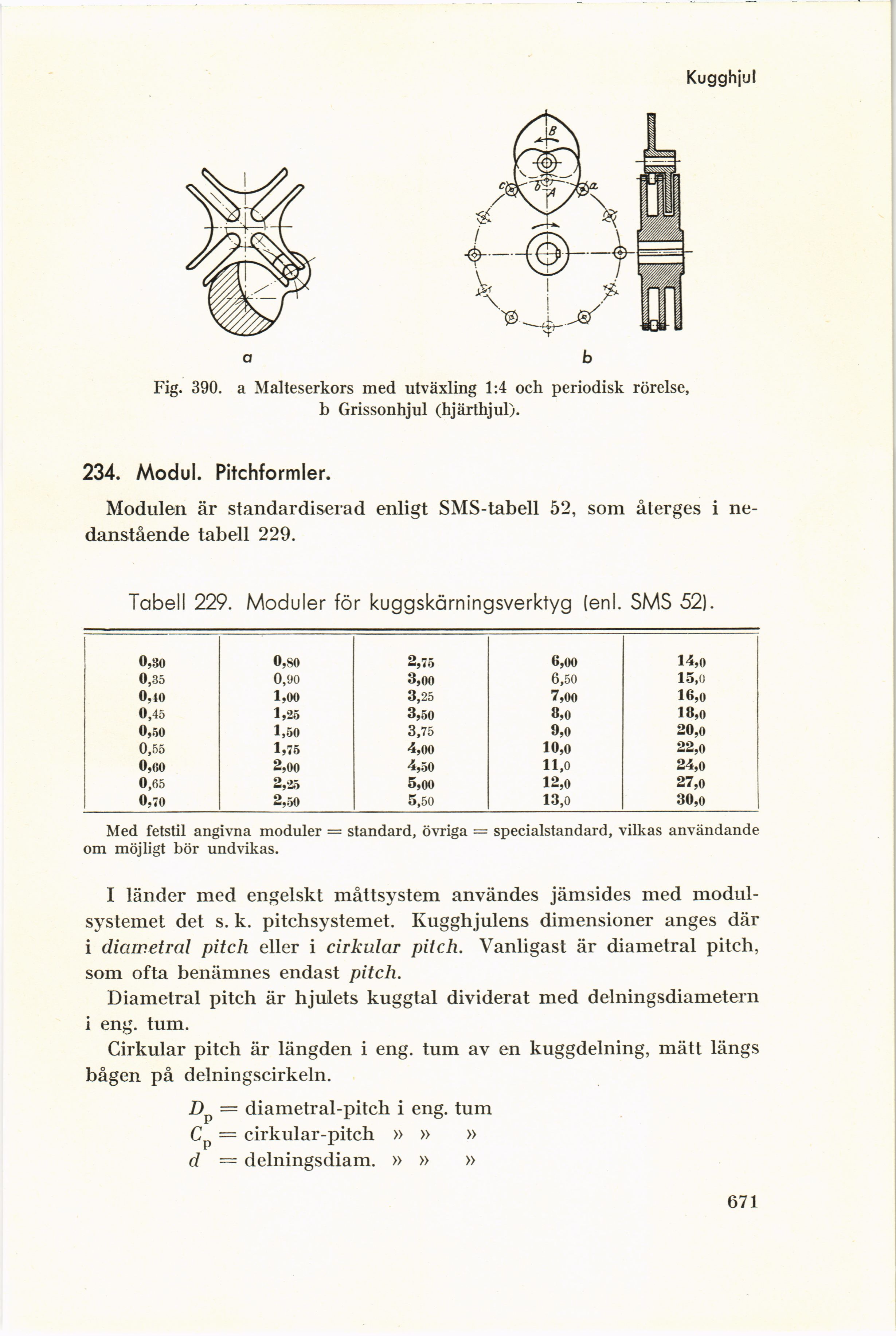

Fig. 390. a Malteserkors med utväxling 1:4 och periodisk rörelse,
b Grissonhjul (hj ärthjul).
234. Modul. Pitchformler.
Modulen är standardiserad enligt SMS-tabell 52, som återges i
nedanstående tabell 229.
Tabell 229. Moduler för kuggskårningsverktyg (enl. SMS 52).
0,30 0,80 2,75 6,00 14,0
0,35 0,90 3,00 6,50 15,0
0,40 1,00 3,25 7,00 16,0
0,45 1 >25 3,50 8,0 18,o
0,50 1,50 3,75 9,0 20,0
0,55 1,75 4,00 10,0 22,0
0,60 2,00 4,50 11,0 24,0
0,65 2,25 5,00 12,0 27,0
0,70 2,50 5,50 13,0 3O,o
Med fetstil angivna moduler = standard, övriga = specialstandard, vilkas användande
om möjligt bör undvikas.
I länder med engelskt måttsystem användes jämsides med
modulsystemet det s. k. pitchsystemet. Kugghjulens dimensioner anges där
i diametral pitch eller i cirkulär pitch. Vanligast är diametral pitch,
som ofta benämnes endast pitch.
Diametral pitch är hjulets kuggtal dividerat med delningsdiametern
i eng. tum.
Cirkulär pitch är längden i eng. tum av en kuggdelning, mätt längs
bågen på delningscirkeln.
Dp = diametral-pitch i eng. tum
Cp = cirkular-pitch » » »
d — delningsdiam. » » »
671
