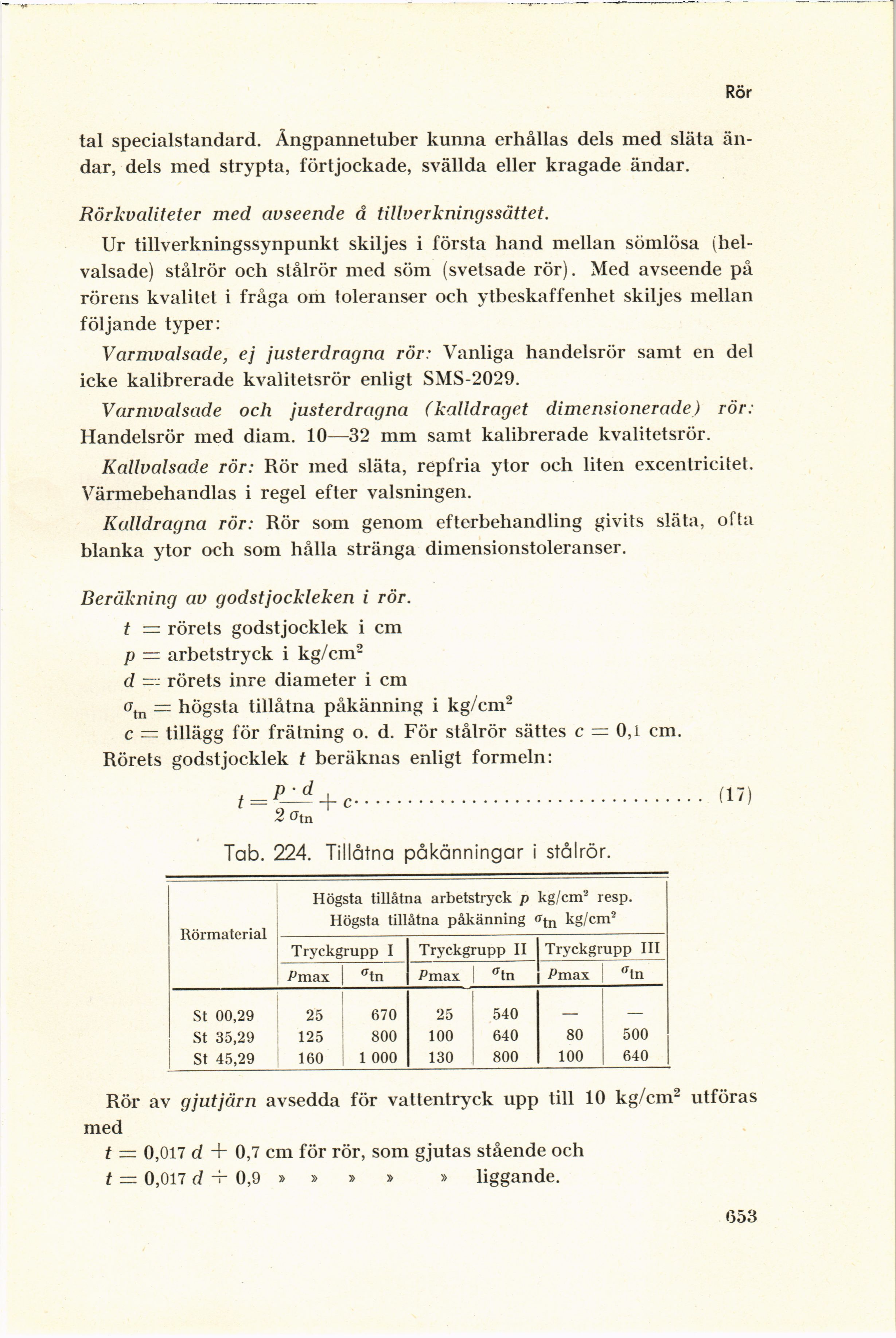

Full resolution (JPEG) - On this page / på denna sida - Enkla maskinelement - Axlar, lager, kopplingar, remmar m. m., av Olof Lodén - 226. Rör
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Rör
tal specialstandard. Ångpannetuber kunna erhållas dels med släta
ändar, dels med strypta, förtjockade, svällda eller kragade ändar.
Rörkvaliteter med avseende å tillverkningssättet.
Ur tillverkningssynpunkt skiljes i första hand mellan sömlösa
(hel-valsade) stålrör och stålrör med söm (svetsade rör). Med avseende på
rörens kvalitet i fråga om toleranser och ytbeskaffenhet skiljes mellan
följande typer:
Varmvalsade, ej justerdragna rör: Vanliga handelsrör samt en del
icke kalibrerade kvalitetsrör enligt SMS-2029.
Varmvalsade och justerdragna (kalldraget dimensionerade) rör:
Handelsrör med diam. 10—32 mm samt kalibrerade kvalitetsrör.
Kallvalsade rör: Rör med släta, repfria ytor och liten excentricitet.
Värmebehandlas i regel efter valsningen.
Kalldragna rör: Rör som genom efterbehandling givits släta, ofta
blanka ytor och som hålla stränga dimensionstoleranser.
Beräkning av godstjockleken i rör.
t — rörets godstjocklek i cm
p = arbetstryck i kg/cm2
d — rörets inre diameter i cm
otn = högsta tillåtna påkänning i kg/cm2
c = tillägg för frätning o. d. För stålrör sättes c — 0,1 cm.
Rörets godstjocklek t beräknas enligt formeln:
t =
P-^+c.......
Tab. 224. Tillåtna påkänningar i stålrör.
Rörmaterial Högsta tillåtna arbetstryck p kg/cm2 resp. Högsta tillåtna påkänning kg/cm2
Tryckgrupp I Tryckgrupp II Tryckgrupp III
Pmax fftn Pmax atn Pmax fftn
St 00,29 25 670 25 540 — —
St 35,29 125 800 100 640 80 500
St 45,29 160 1 000 130 800 100 640
Rör av gjutjärn avsedda för vattentryck upp till 10 kg/cm2 utföras
med
t = 0,017 d + 0,7 cm för rör, som gjutas stående och
t = 0,017 d -r 0,9 » » » » » liggande.
653
