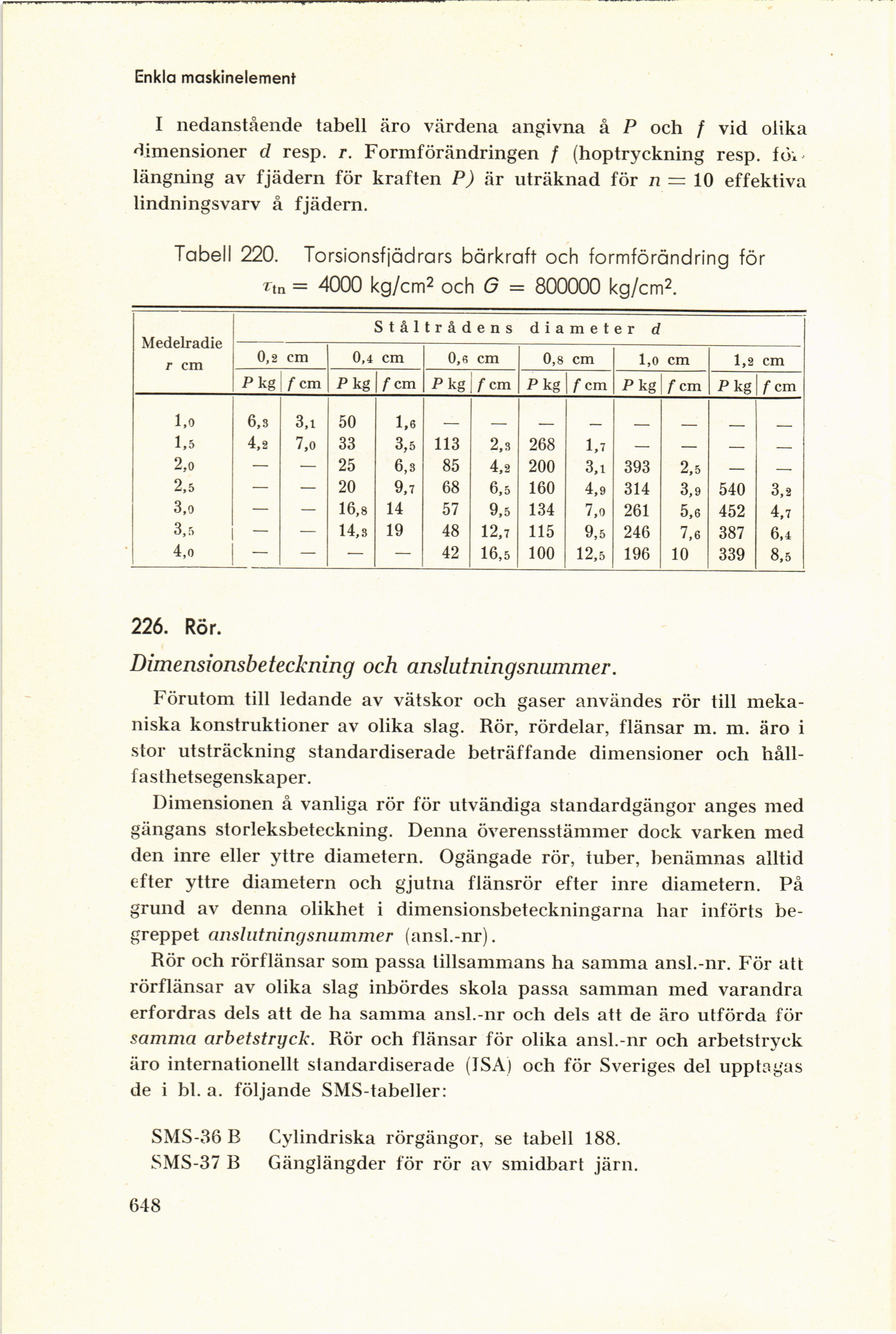

Enkla maskinelement
I nedanstående tabell äro värdena angivna å P och / vid olika
dimensioner d resp. r. Formförändringen f (hoptryckning resp, fö;
längning av fjädern för kraften P) är uträknad för n = 10 effektiva
lindningsvarv å fjädern.
Tabell 220. Torsionsfjädrars bärkraft och formförändring för
rtn = 4000 kg/cm2 och G = 800000 kg/cm2.
Medelradie r cm Ståltrådens diameter d
0,2 cm 0,4 cm 0,« cm 0,8 cm 1,0 cm 1,2 cm
Pkg f cm Pkg f cm P kg f cm Pkg f cm Pkg f cm Pkg f cm
1,0 6,3 3,1 50 1,6
1,5 4,2 7,o 33 3,5 113 2,3 268 1,7 — — — —
2,o — — 25 6,3 85 4,2 200 3,1 393 2,5 — —
2,5 — — 20 9,7 68 6,5 160 4,9 314 3,9 540 3,2
3,0 — — 16,8 14 57 9,5 134 7,0 261 5,6 452 4,7
3,5 — — 14,3 19 48 12,7 115 9,5 246 7,6 387 6,4
4,o — — — — 42 16,5 100 12,5 196 10 339 8,5
226. Rör.
Dimensionsbeteckning och anslutning snummer.
Förutom till ledande av vätskor och gaser användes rör till
mekaniska konstruktioner av olika slag. Rör, rördelar, flänsar m. m. äro i
stor utsträckning standardiserade beträffande dimensioner och
håll-fasthetsegenskaper.
Dimensionen å vanliga rör för utvändiga standardgängor anges med
gängans storleksbeteckning. Denna överensstämmer dock varken med
den inre eller yttre diametern. Ogängade rör, tuber, benämnas alltid
efter yttre diametern och gjutna flänsrör efter inre diametern. På
grund av denna olikhet i dimensionsbeteckningarna har införts
begreppet aiisliitningsnumjner (ansl.-nr).
Rör och rörflänsar som passa tillsammans ha samma ansl.-nr. För att
rörflänsar av olika slag inbördes skola passa samman med varandra
erfordras dels att de ha samma ansl.-nr och dels att de äro utförda för
samma arbetstryck. Rör och flänsar för olika ansl.-nr och arbetstryck
äro internationellt standardiserade (ISA) och för Sveriges del upptagas
de i bl. a. följande SMS-tabeller:
SMS-36 B Cylindriska rörgängor, se tabell 188.
SMS-37 B Gänglängder för rör av smidbart järn.
648
