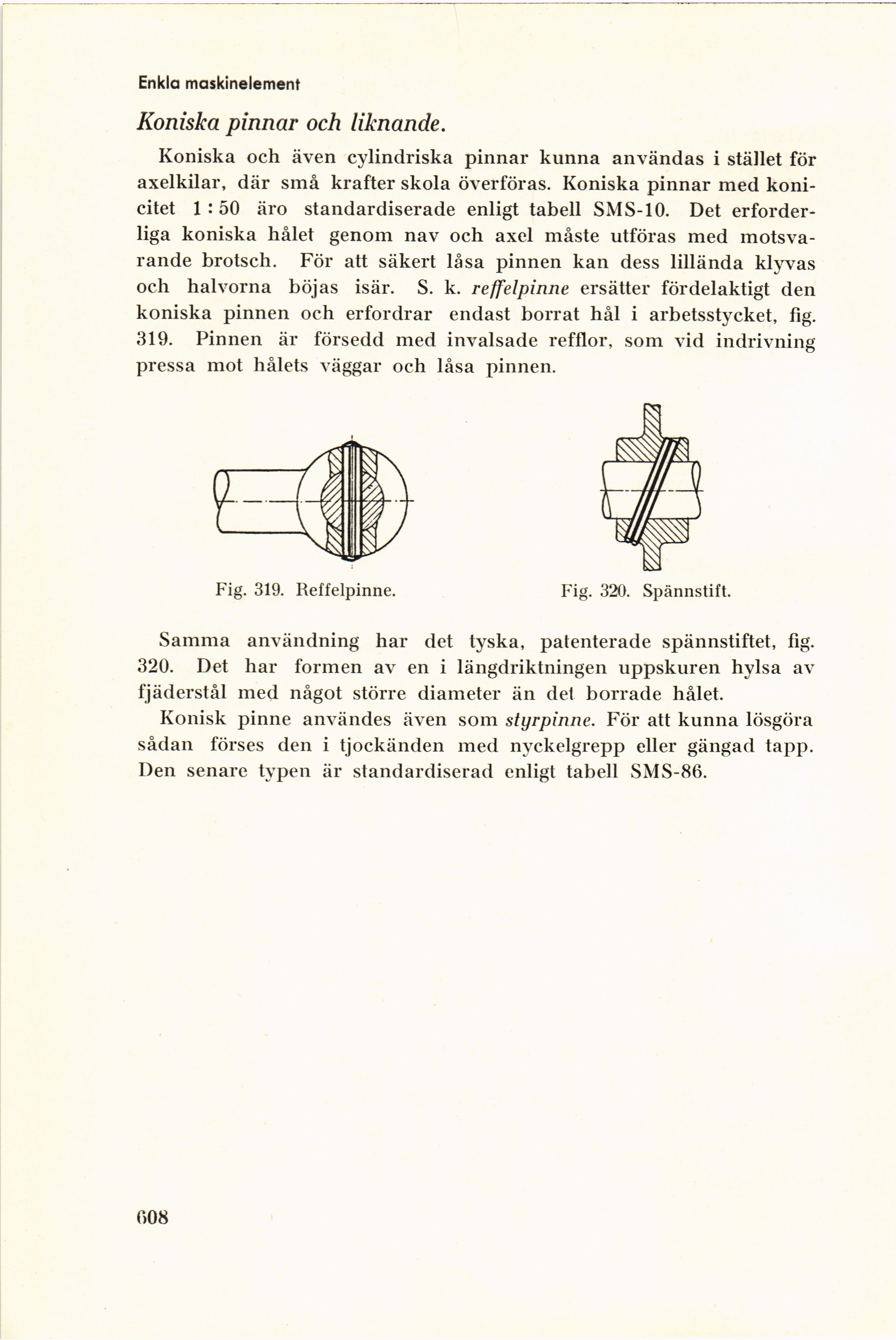

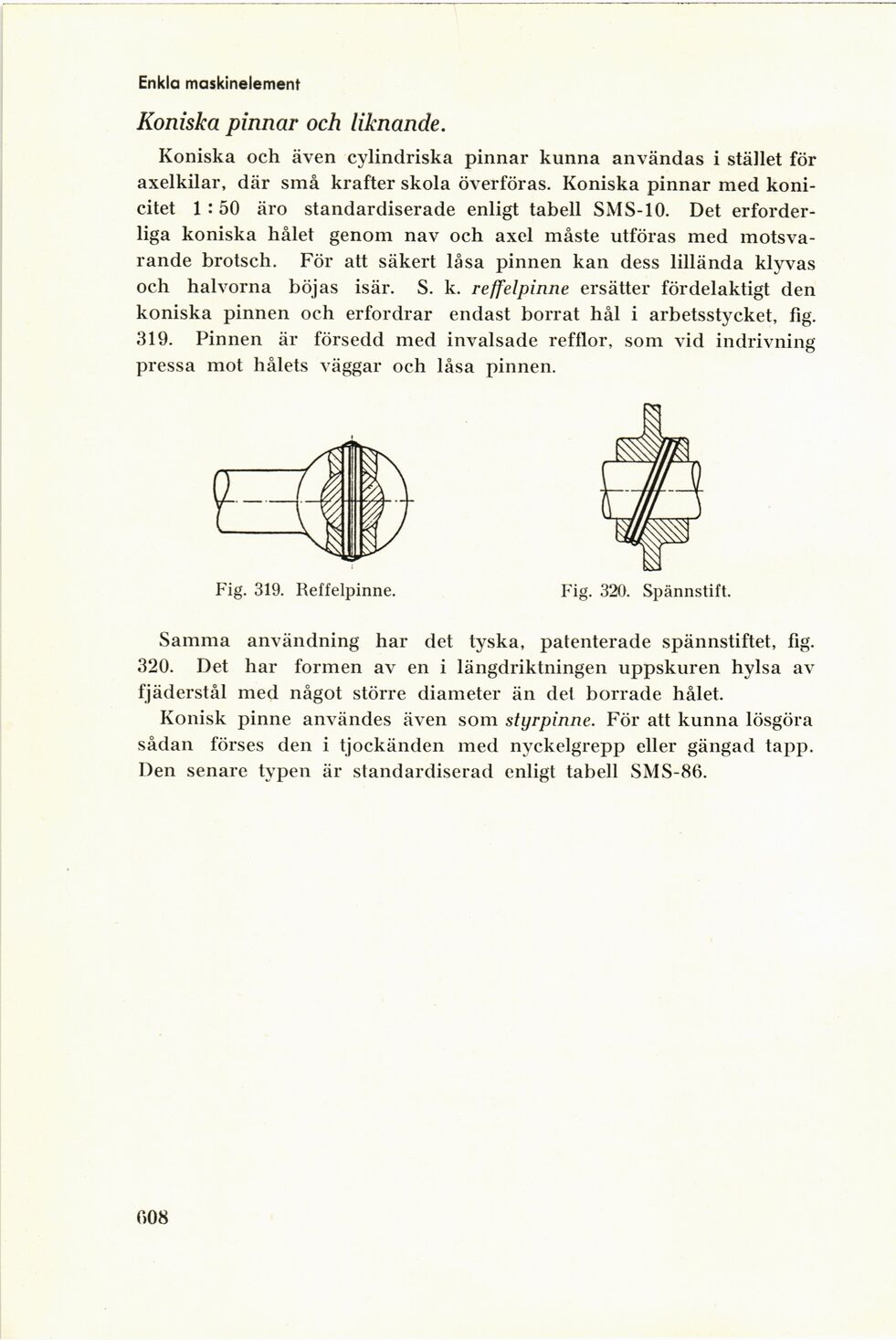

Enkla maskinelement
Koniska pinnar och liknande.
Koniska och även cylindriska pinnar kunna användas i stället för
axelkilar, där små krafter skola överföras. Koniska pinnar med
koni-citet 1 : 50 äro standardiserade enligt tabell SMS-10. Det
erforderliga koniska hålet genom nav och axel måste utföras med
motsvarande brotsch. För att säkert låsa pinnen kan dess lillända klyvas
och halvorna böjas isär. S. k. reffelpinne ersätter fördelaktigt den
koniska pinnen och erfordrar endast borrat hål i arbetsstycket, fig.
319. Pinnen är försedd med invalsade refflor, som vid indrivning
pressa mot hålets väggar och låsa pinnen.
Fig. 320. Spännstift.
Fig. 319. Reffelpinne.
Samma användning har det tyska, patenterade spännstiftet, fig.
320. Det har formen av en i längdriktningen uppskuren hylsa av
fjäderstål med något större diameter än det borrade hålet.
Konisk pinne användes även som styrpinne. För att kunna lösgöra
sådan förses den i tjockänden med nyckelgrepp eller gängad tapp.
Den senare typen är standardiserad enligt tabell SMS-86.
008
