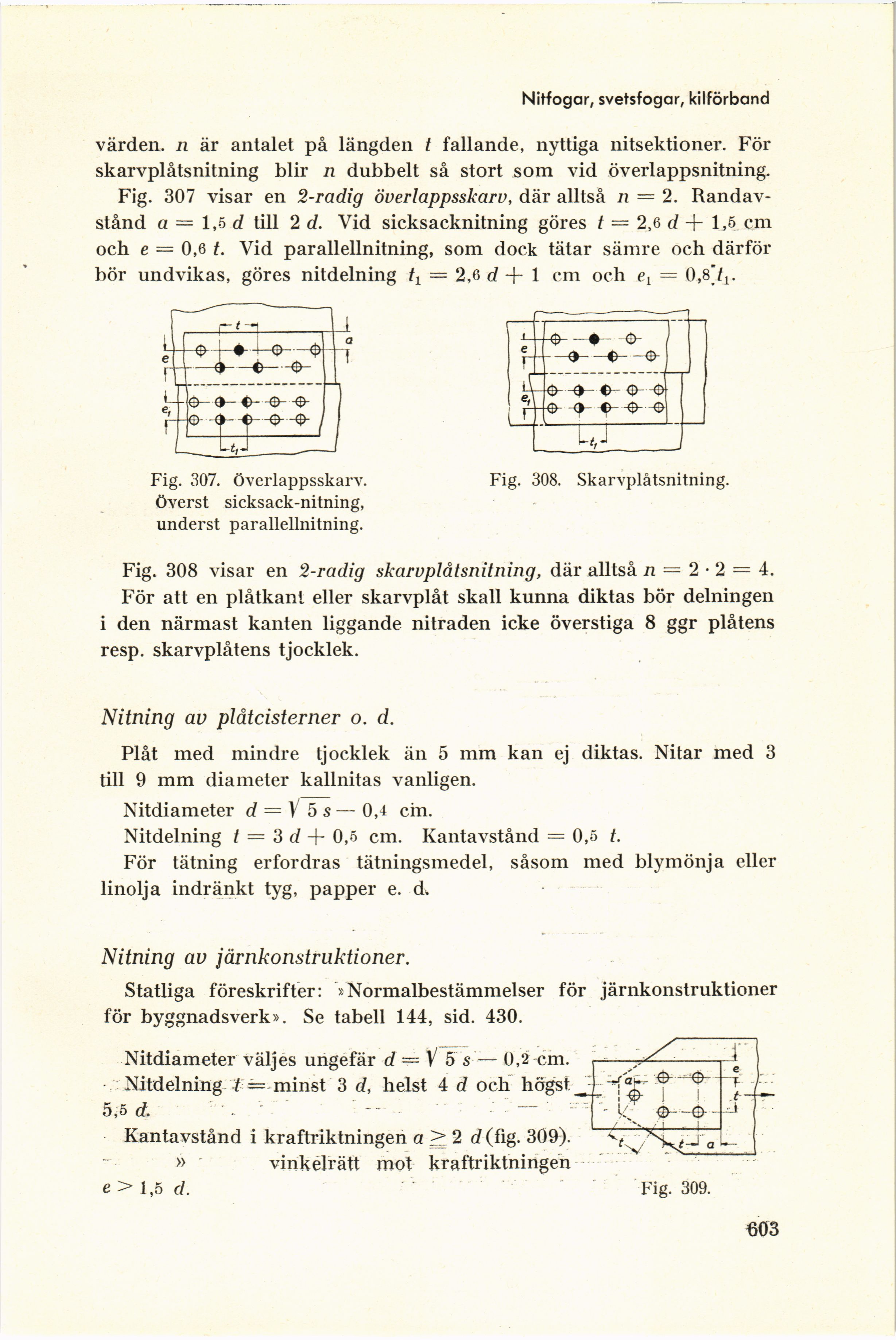

Nitfogar, svetsfogar, kilförband
värden, n är antalet på längden t fallande, nyttiga nitsektioner. För
skarvplåtsnitning blir n dubbelt så stort som vid överlappsnitning.
Fig. 307 visar en 2-radig överlappsskarv, där alltså n = 2.
Randavstånd a = 1,5 d till 2 d. Vid sicksacknitning göres t = 2,6 d + 1,5 cm
och e = 0,6 t. Vid parallellnitning, som dock tätar sämre och därför
bör undvikas, göres nitdelning t{ = 2,6 d 1 cm och Cj = 0,8’fp
Fig. 307. Överlappsskarv.
Överst sicksack-nitning,
underst parallellnitning.
Fig. 308. Skarvplåtsnitning.
Fig. 308 visar en 2-radig skarvplåtsnitning, där alltså n — 2 • 2 = 4.
För att en plåtkanl eller skarvplåt skall kunna diktas bör delningen
i den närmast kanten liggande nitraden icke överstiga 8 ggr plåtens
resp, skarvplåtens tjocklek.
Nitning av plåtcisterner o. d.
Plåt med mindre tjocklek än 5 mm kan ej diktas. Nitar med 3
till 9 mm diameter kallnitas vanligen.
Nitdiameter d — } 5 s — 0,4 cin.
Nitdelning t = 3 d + 0,5 cm. Kantavstånd = 0,5 t.
För tätning erfordras tätningsmedel, såsom med blymönja eller
linolja indränkt tyg, papper e. d.
Nitning av järnkonstruktioner.
Statliga föreskrifter: »Normalbestämmelser för järnkonstruktioner
för byggnadsverk». Se tabell 144, sid. 430.
Nitdiameter väljes ungefär d = V 5 s — 0,2 cm.
Nitdelning t = minst 3 d, helst 4 d och högst
5,5 d. ’ - - ■
Kantavstånd i kraftriktningen a > 2 d (fig. 309).
»
e > 1,5 d.
vinkelrätt mot kraftriktningen
Fig. 309.
603
