Skruvar, bultförband och gängsystem

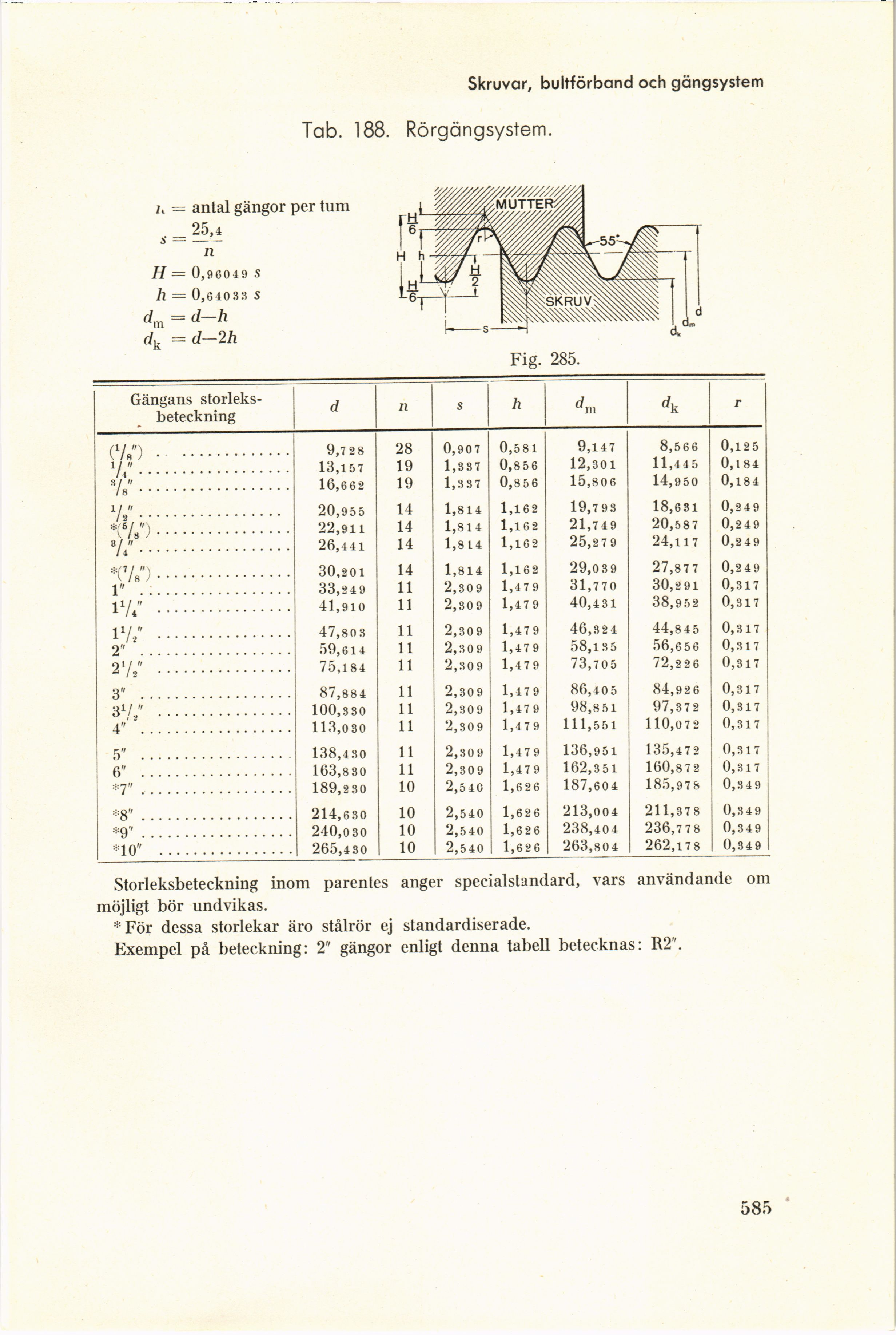

Tab. 188. Rörgängsystem.
n = antal gängor per tum
n
H — 0,96049 S
h = 0,64033 S
r/m d h
du = d-2h
K
Fig. 285.
Gängans
storleksbeteckning d n s h ^111 dk r
(V ") 9,7 2 8 28 0,907 0,581 9,147 8,566 0,125
V/ 13,157 19 1,337 0,856 12,301 11,445 0,1 84
3/a" 16,6 6 2 19 1,337 0,856 15,806 14,950 0,184
7," 20,955 14 1,814 1,162 19,793 18,631 0,249
*(8/") 22,911 14 1,814 1,16 2 21,749 20,5 8 7 0,249
26,441 14 1,8 14 1,162 25,279 24,117 0,249
V/?) 30,201 14 1,814 1,162 29,039 27,877 0,249
1" 33,249 11 2,309 1,479 31,770 30,2 91 0,317
l1// 41,910 11 2,309 1,479 40,431 38,9 52 0,317
17," 47,80 3 11 2,309 1,47 9 46,324 44,845 0,317
2" 59,614 11 2,309 1,47 9 58,135 56,656 0,317
27," 75,184 11 2,309 1,479 73,705 72,226 0,31 7
3" 87,884 11 2,30 9 1,47 9 86,405 84,926 0,317
31// 100,3 30 11 2,309 1,47 9 98,8 51 97,3 7 2 0,31 7
4"" 113,030 11 2,30 9 1,47 9 111,551 110,07 2 0,317
138,4 30 11 2,30 9 1,47 9 136,951 135,472 0,317
6" 163,8 30 11 2,30 9 1,47 9 162’351 160,872 0,31 7
*7" 189,230 10 2,540 1,626 187,604 185,978 0,349
*8" 214,630 10 2,540 1,626 213,004 211,378 0,34 9
*9" 240,0 30 10 2,540 1,626 238,404 236,778 0,349
*10" 265,4 30 10 2,540 1,626 263,80 4 262,178 0,349
Storleksbeteckning inom parentes anger specialstandard, vars användande om
möjligt bör undvikas.
*För dessa storlekar äro stålrör ej standardiserade.
Exempel på beteckning: 2" gängor enligt denna tabell betecknas: R2".
585
