Mätteknik

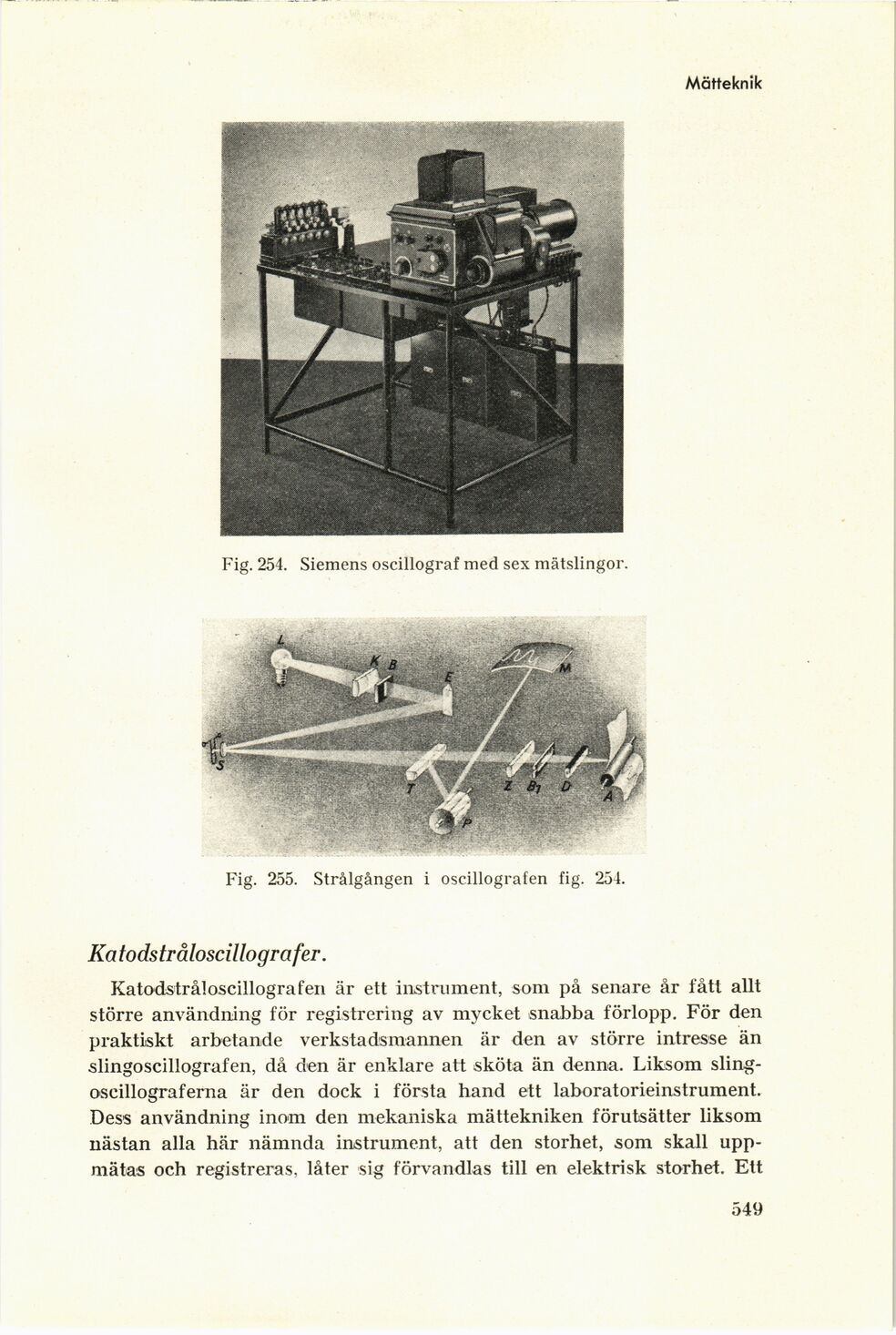

Fig. 254. Siemens oscillograf med sex mätslingor.
Fig. 255. Strålgången i oscillografen fig. 254.
Katodstråloscillografer.
Katodstråloscillografen är ett instrument, som på senare år fått allt
större användning för registrering av mycket snabba förlopp. För den
praktiskt arbetande verkstadsmannen är den av större intresse än
slingoscillografen, då den är enklare att sköta än denna. Liksom
sling-oscillograferna är den dock i första hand ett laboratorieinstrument.
Dess användning inom den mekaniska mättekniken förutsätter liksom
nästan alla här nämnda instrument, att den storhet, som skall
uppmätas och registreras, låter sig förvandlas till en elektrisk storhet. Ett
549
