Mätteknik
Fig. 196 visar en mikrometer med sfäriska mätytor, avsedd speciellt
för mätning av spår i kullagerringar o. d.
Fig. 197 visar utförandet av ett s. k. mikrometerdjupmått.
Ytterligare specialtyper finnas i marknaden, såsom
mikrometer-stickmått m. m.
Toleransmikrometrar.
För sådana mindre verkstäder, där tillverkningen har så liten
omfattning, att det ej lönar sig att anskaffa en uppsättning av fasta
tole-ransmätverktyg, men som ändock önska tillverka detaljer med
toleranser för utbytbarhet, har Sveriges Maskinindustriförbund utarbetat
ett toleranssystem — »Nolltolksystemet» — där mätning av axlar sker
med mikrometrar samt mätning av hål med normaltolkar. Dessa
toleranser återfinnas i SMS 170, som med vederbörligt tillstånd återgives
å nästa sida (tabell 174).

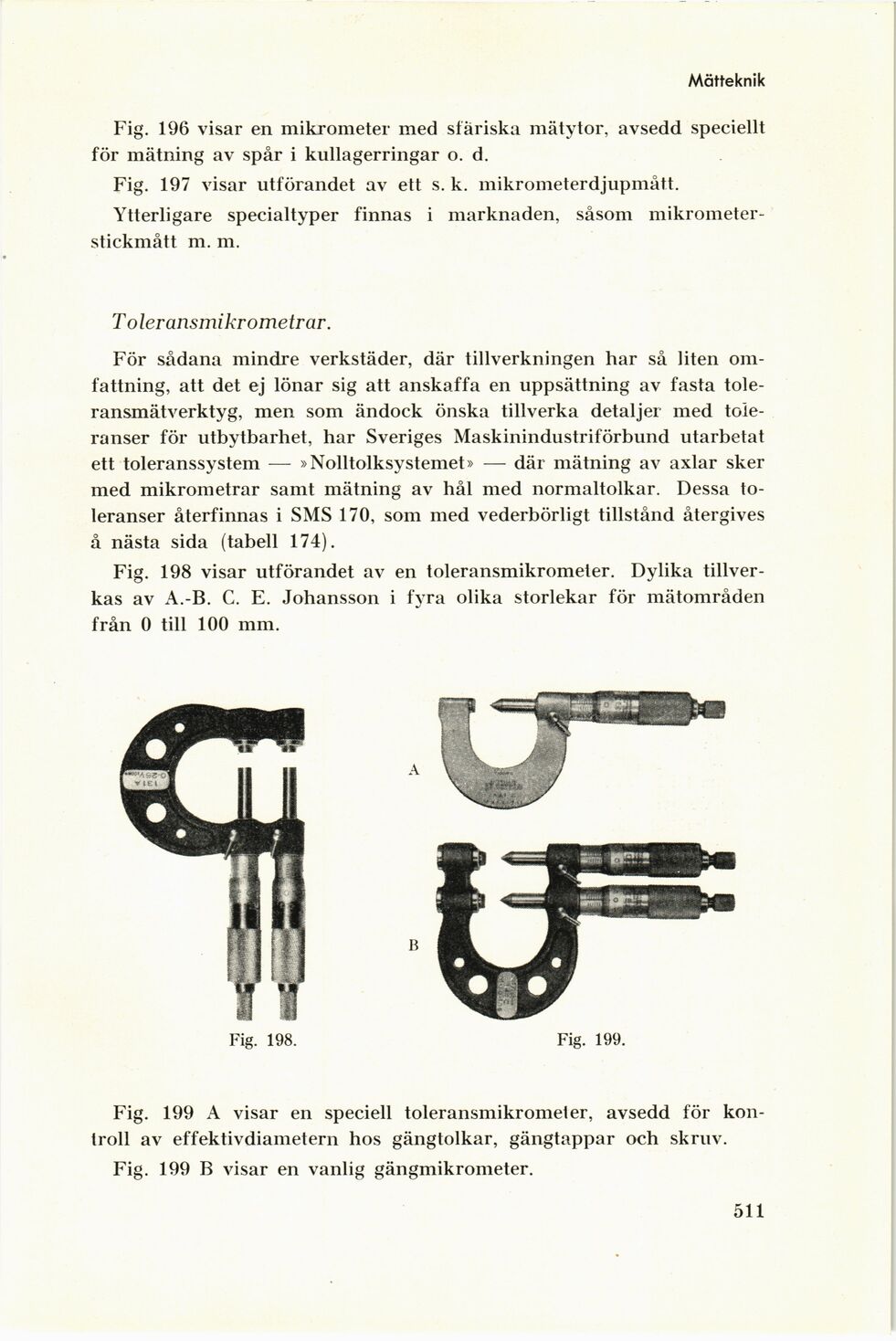

Fig. 198 visar utförandet av en toleransmikrometer. Dylika
tillverkas av A.-B. C. E. Johansson i fyra olika storlekar för mätområden
från 0 till 100 mm.
Fig. 199 A visar en speciell toleransmikromeler, avsedd för
kontroll av effektivdiametern hos gängtolkar, gängtappar och skruv.
Fig. 199 B visar en vanlig gängmikrometer.
511
Fig. 198.
Fig. 199.
