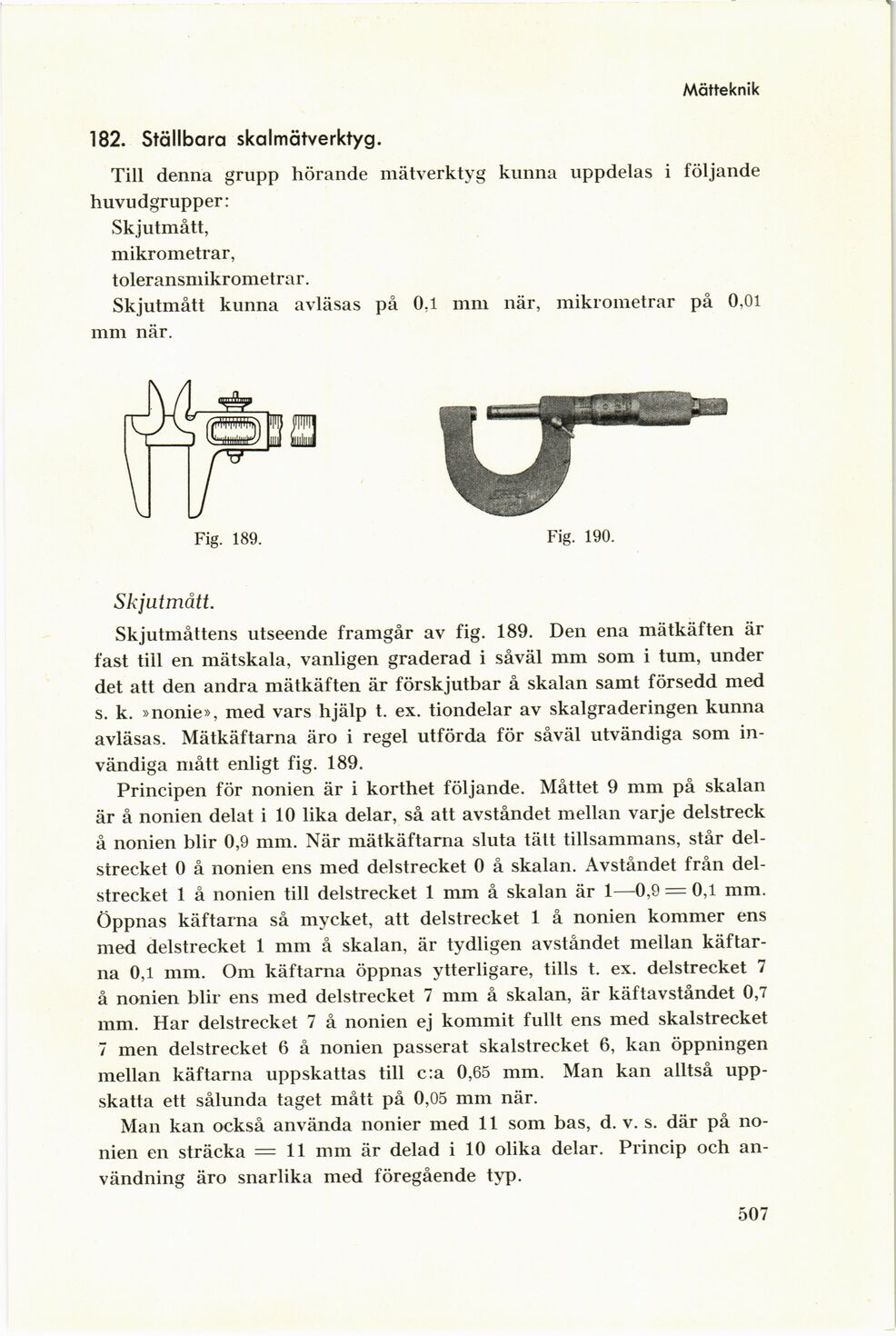

Mätteknik
182. Ställbara skalmätverktyg.
Till denna grupp hörande mätverktyg kunna uppdelas i följande
huvudgrupper:
Skjutmått,
mikrometrar,
toleransmikrometrar.
Skjutmått kunna avläsas på 0,1 mm när, mikrometrar på 0,01
mm när.
Skjutmått.
Skjutmåttens utseende framgår av fig. 189. Den ena mätkäften är
fast till en mätskala, vanligen graderad i såväl mm som i tum, under
det att den andra mätkäften är förskjutbar å skalan samt försedd med
s. k. »nonie», med vars hjälp t. ex. tiondelar av skalgraderingen kunna
avläsas. Mätkäftarna äro i regel utförda för såväl utvändiga som
in-vändiga mått enligt fig. 189.
Principen för nonien är i korthet följande. Måttet 9 mm på skalan
är å nonien delat i 10 lika delar, så att avståndet mellan varje delstreck
å nonien blir 0,9 mm. När mätkäftarna sluta tätt tillsammans, står
delstrecket 0 å nonien ens med delstrecket 0 å skalan. Avståndet från
delstrecket 1 å nonien till delstrecket 1 mm å skalan är 1—0,9 = 0,1 mm.
Öppnas käftarna så mycket, att delstrecket 1 å nonien kommer ens
med delstrecket 1 mm å skalan, är tydligen avståndet mellan
käftarna 0,1 mm. Om käftarna öppnas ytterligare, tills t. ex. delstrecket 7
å nonien blir ens med delstrecket 7 mm å skalan, är käflavståndet 0,7
mm. Har delstrecket 7 å nonien ej kommit fullt ens med skalstrecket
7 men delstrecket 6 å nonien passerat skalstrecket 6, kan öppningen
mellan käftarna uppskattas till c:a 0,65 mm. Man kan alltså
uppskatta ett sålunda taget mått på 0,05 mm när.
Man kan också använda nonier med 11 som bas, d. v. s. där på
nonien en sträcka = 11 mm är delad i 10 olika delar. Princip och
användning äro snarlika med föregående typ.
507
Fig. 189.
Fig. 190.
