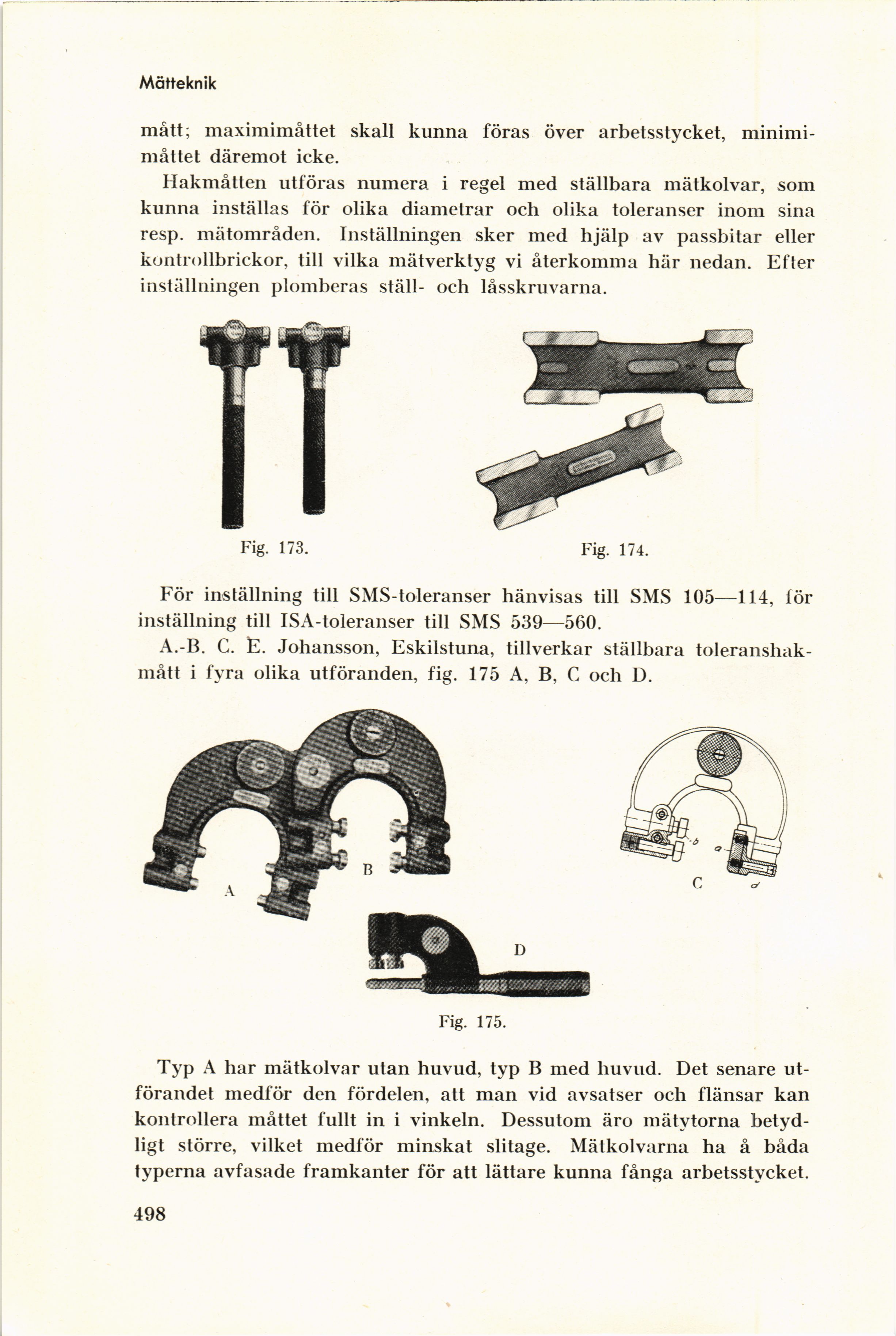

Mätteknik
mått; maximimåttet skall kunna föras över arbetsstycket,
minimimåttet däremot icke.
Hakmåtten utföras numera i regel med ställbara mätkolvar, som
kunna inställas för olika diametrar och olika toleranser inom sina
resp, mätområden. Inställningen sker med hjälp av passbitar eller
kontrollbrickor, till vilka mätverktyg vi återkomma här nedan. Efter
inställningen plomberas ställ- och låsskruvarna.
Fig. 173.
Fig. 174.
För inställning till SMS-toleranser hänvisas till SMS 105—114, lör
inställning till ISA-toleranser till SMS 539—560.
A.-B. C. E. Johansson, Eskilstuna, tillverkar ställbara
toleranshak-mått i fyra olika utföranden, fig. 175 A, B, C och D.
Fig. 175.
Typ A har mätkolvar utan huvud, typ B med huvud. Det senare
utförandet medför den fördelen, att man vid avsatser och flänsar kan
kontrollera måttet fullt in i vinkeln. Dessutom äro mätytorna
betydligt större, vilket medför minskat slitage. Mätkolvarna ha å båda
typerna avfasade framkanter för att lättare kunna fånga arbetsstycket.
498
