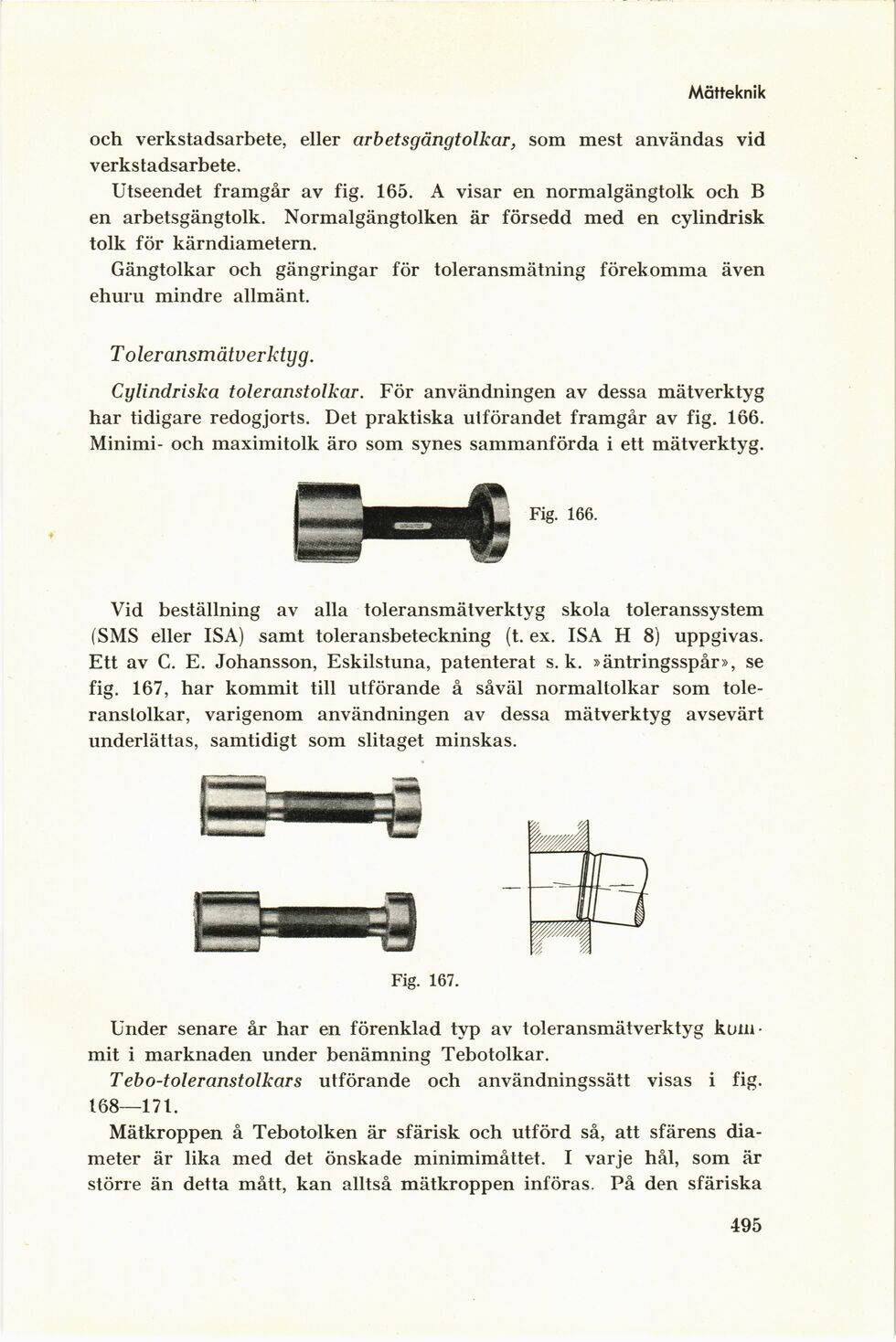

Mätteknik
och verkstadsarbete, eller arbetsgängtolkar, som mest användas vid
verkstadsarbete.
Utseendet framgår av fig. 165. A visar en normalgängtolk och B
en arbetsgängtolk. Normalgängtolken är försedd med en cylindrisk
tolk för kärndiametern.
Gängtolkar och gängringar för toleransmätning förekomma även
ehuru mindre allmänt.
Toleransmätverktyg.
Cylindriska toleranstolkar. För användningen av dessa mätverktyg
har tidigare redogjorts. Det praktiska utförandet framgår av fig. 166.
Minimi- och maximitolk äro som synes sammanförda i ett mätverktyg.
Fig. 166.
Vid beställning av alla toleransmätverktyg skola toleranssystem
(SMS eller ISA) samt toleransbeteckning (t. ex. ISA H 8) uppgivas.
Ett av C. E. Johansson, Eskilstuna, patenterat s. k. »äntringsspår», se
fig. 167, har kommit till utförande å såväl normaltolkar som
tolerans tolkar, varigenom användningen av dessa mätverktyg avsevärt
underlättas, samtidigt som slitaget minskas.
Under senare år har en förenklad typ av toleransmätverktyg
kommit i marknaden under benämning Tebotolkar.
Tebo-toleranstolkars utförande och användningssätt visas i fig.
168—171.
Mätkroppen å Tebotolken är sfärisk och utförd så, att sfärens
diameter är lika med det önskade minimimåttet. I varje hål, som är
större än detta mått, kan alltså mätkroppen införas. På den sfäriska
495
Fig. 167.
