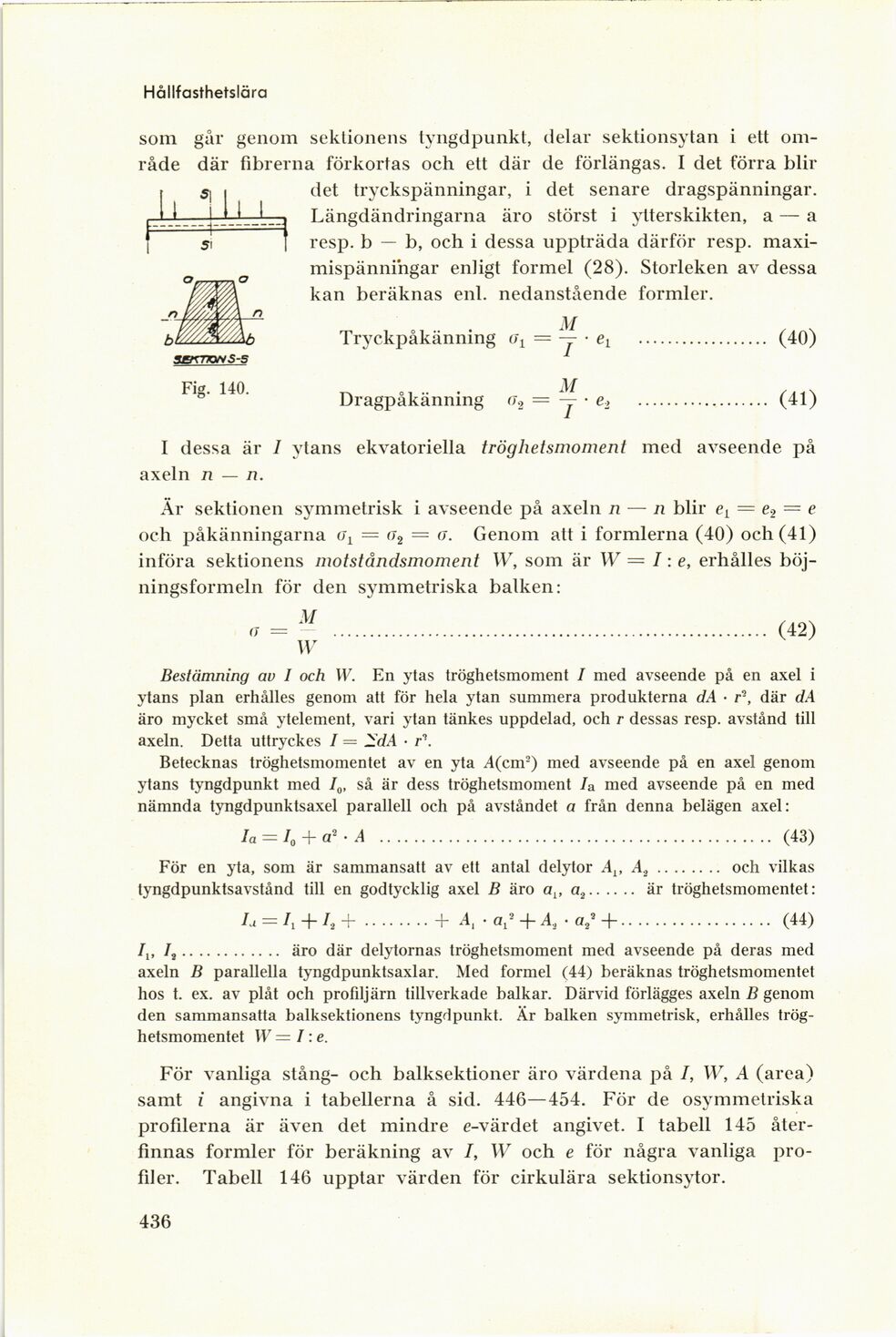

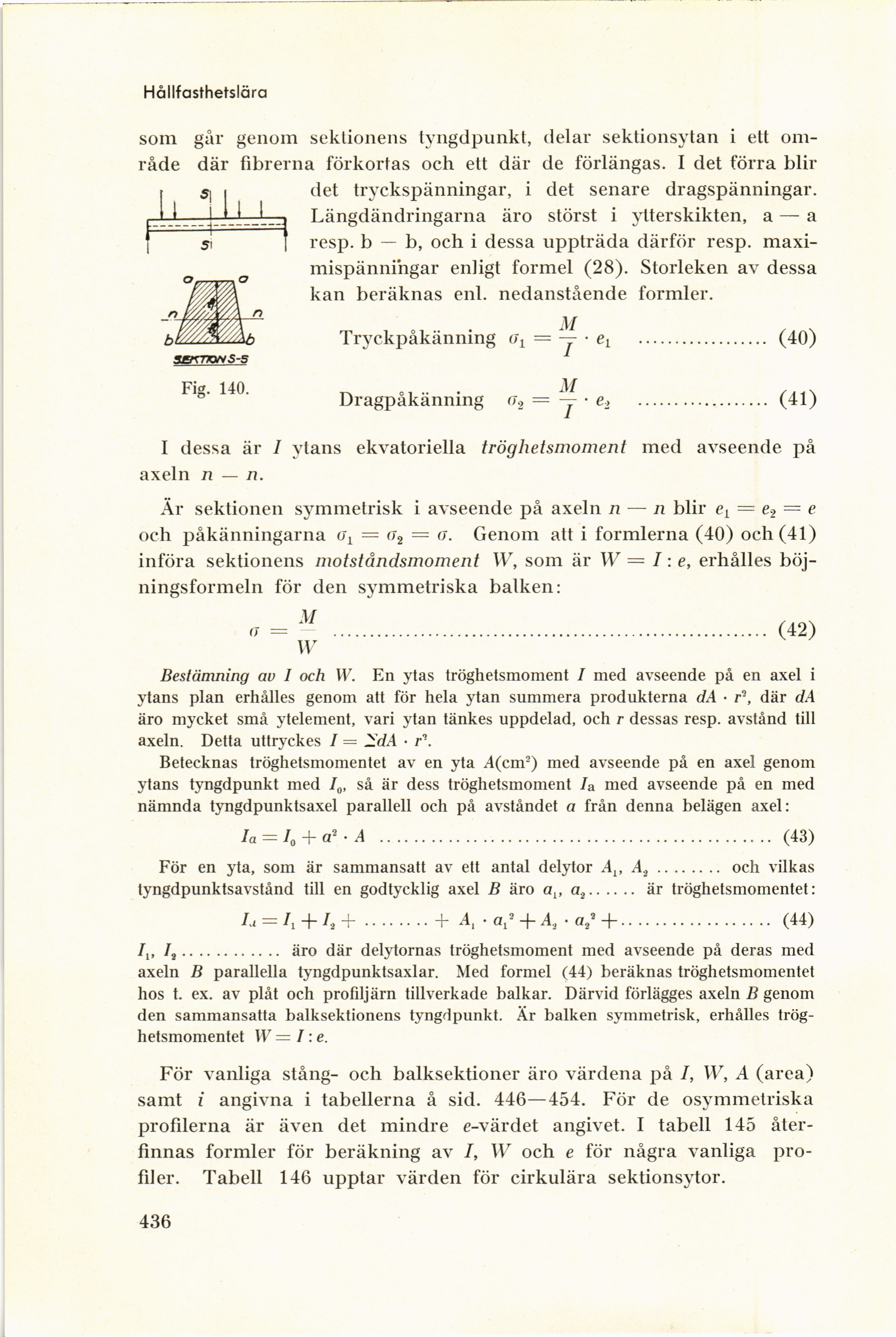

Hållf asthetslära
som går genom sektionens tyngdpunkt, delar sektionsytan i ett
område där fibrerna förkortas och ett där de förlängas. I det förra blir
Fig. 140.
det tryckspänningar, i det senare dragspänningar.
Längdändringarna äro störst i ytterskikten, a — a
resp, b — b, och i dessa uppträda därför resp,
maxi-mispännihgar enligt formel (28). Storleken av dessa
kan beräknas enl. nedanstående formler.
Tryckpåkänning ........... (40)
M
Dragpåkänning o2 = — • e2 ........... (41)
I dessa är I ytans ekvatoriella tröghetsmoment med avseende på
axeln n — n.
Ar sektionen symmetrisk i avseende på axeln n — n blir — e2 = e
och påkänningarna ö\ — o2 = o. Genom att i formlerna (40) och (41)
införa sektionens motståndsmoment W, som är W = I; e, erhålles
böj-ningsformeln för den symmetriska balken:
M
’ - w.................................................(42)
Bestämning av I och IV. En ytas tröghetsmoment I med avseende på en axel i
ytans plan erhålles genom att för hela ytan summera produkterna dA • r2, där dA
äro mycket små ytelement, vari ytan tänkes uppdelad, och r dessas resp, avstånd till
axeln. Detta uttryckes I — NdA • r2.
Betecknas tröghetsmomentet av en yta A(cm2) med avseende på en axel genom
ytans tyngdpunkt med /0, så är dess tröghetsmoment Ia med avseende på en med
nämnda tyngdpunktsaxel parallell och på avståndet a från denna belägen axel:
Ia = I0 + a^A ............................................ (43)
För en yta, som är sammansatt av ett antal delytor Ä2............ och vilkas
tyngdpunktsavstånd till en godtycklig axel B äro aL, a2.......... är tröghetsmomentet:
H = A + /2+...........+ A, •a12 + 4*a22 +................ (44)
Ilt It........... äro där delytornas tröghetsmoment med avseende på deras med
axeln B parallella tyngdpunktsaxlar. Med formel (44) beräknas tröghetsmomentet
hos t. ex. av plåt och profiljärn tillverkade balkar. Därvid förlägges axeln B genom
den sammansatta balksektionens tyngdpunkt. Är balken symmetrisk, erhålles
tröghetsmomentet W = I: e.
För vanliga stång- och balksektioner äro värdena på I, IV, A (area)
samt i angivna i tabellerna å sid. 446—454. För de osymmetriska
profilerna är även det mindre e-värdet angivet. I tabell 145
återfinnas formler för beräkning av I, W och e för några vanliga
profiler. Tabell 146 upptar värden för cirkulära sektionsytor.
436
