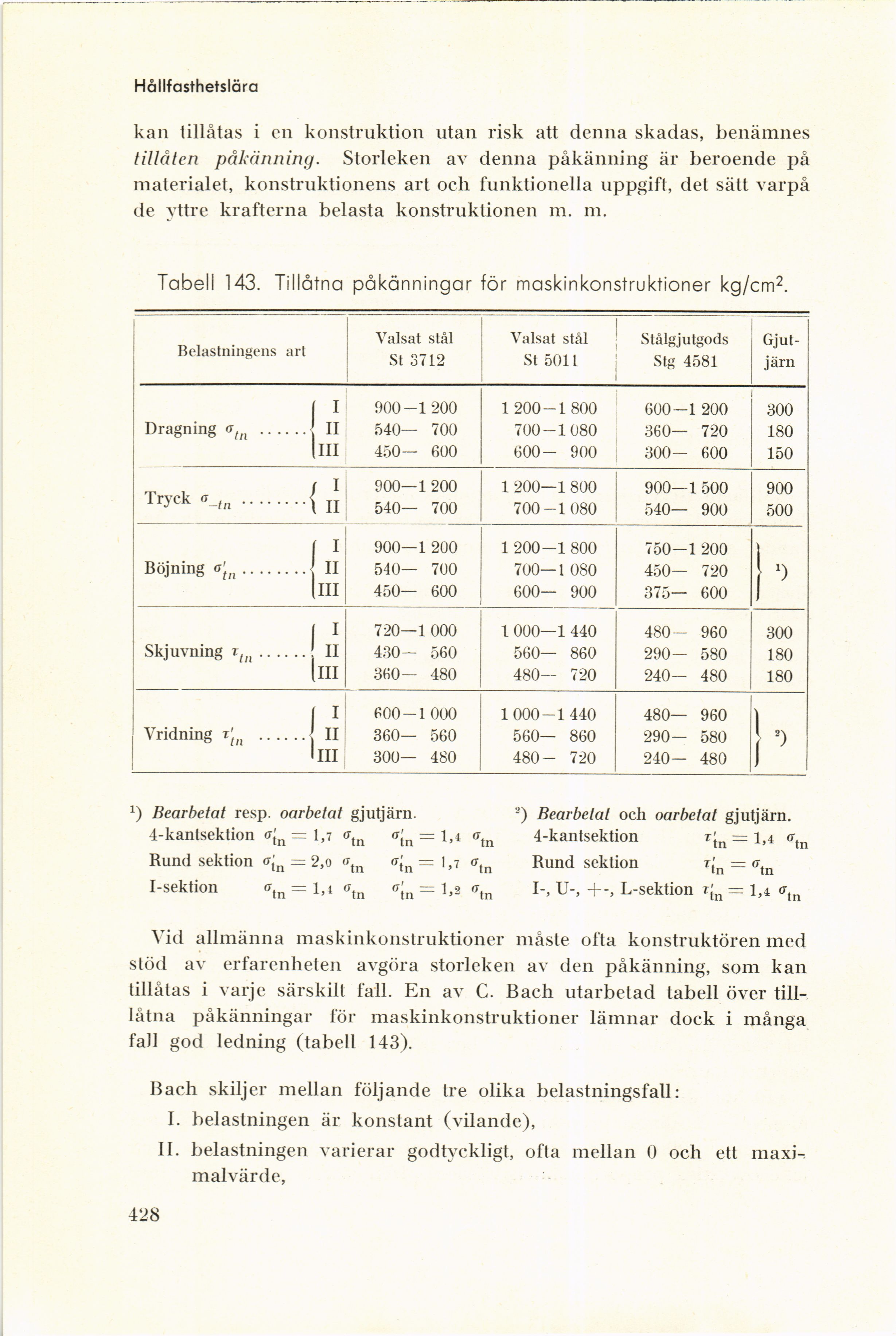

Full resolution (JPEG) - On this page / på denna sida - Grundläggande vetenskaper, av Olof Lodén - Hållfasthetslära - 154. Formförändring och påkänning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Hållf asthetslära
kan tillåtas i en konstruktion utan risk att denna skadas, benämnes
tillåten påkänning. Storleken av denna påkänning är beroende på
materialet, konstruktionens art och funktionella uppgift, det sätt varpå
de yttre krafterna belasta konstruktionen m. m.
Tabell 143. Tillåtna påkänningar för maskinkonstruktioner kg/cm2.
Belastningens art Valsat stål St 3712 Valsat stål St 5011 Stålgjutgods Stg 4581 [-Gjutjärn-] {+Gjut- järn+}
Dragning oln I 900-1 200 1 200-1 800 600-1 200 300
II 540— 700 700-1080 360— 720 180
III 450— 600 600- 900 300- 600 150
Tryck «_tn ’ I 900—1 200 1 200—1 800 900—1 500 900
II 540— 700 700-1080 540— 900 500
Böjning • I 900—1 200 1 200-1 800 750-1 200
II 540— 700 700—1 080 450— 720
III 450— 600 600— 900 375— 600
Skjuvning ilH I 720—1 000 1 000—1 440 480- 960 300
II 430— 560 560— 860 290- 580 180
III 360— 480 480— 720 240- 480 180
Vridning r’n • I 600-1 000 1000-1 440 480— 960 1’
II 360— 560 560— 860 290— 580
III 300— 480 480- 720 240- 480
*) Bearbetat resp, oarbetat gjutjärn.
4-kantsektion a/n=l,7 tftn <r’n = 1,4 <rtn
Rund sektion = 2,o atn 0^= 1,7 <rtn
I-sektion <7tn = l,tatn % = l,2fftn
2) Bearbetat och oarbetat gjutjärn.
4-kantsektion = 1,4 <rtn
Rund sektion — <rt
I-, U-, +-, L-sektion rjn = 1,4 <rtn
Vid allmänna maskinkonstruktioner måste ofta konstruktören med
stöd av erfarenheten avgöra storleken av den påkänning, som kan
tillåtas i varje särskilt fall. En av C. Bach utarbetad tabell över
till-låtna påkänningar för maskinkonstruktioner lämnar dock i många
fall god ledning (tabell 143).
Bach skiljer mellan följande tre olika belastningsfah:
I. belastningen är konstant (vilande),
II. belastningen varierar godtyckligt, ofta mellan 0 och ett maxi-,
malvärde,
428
