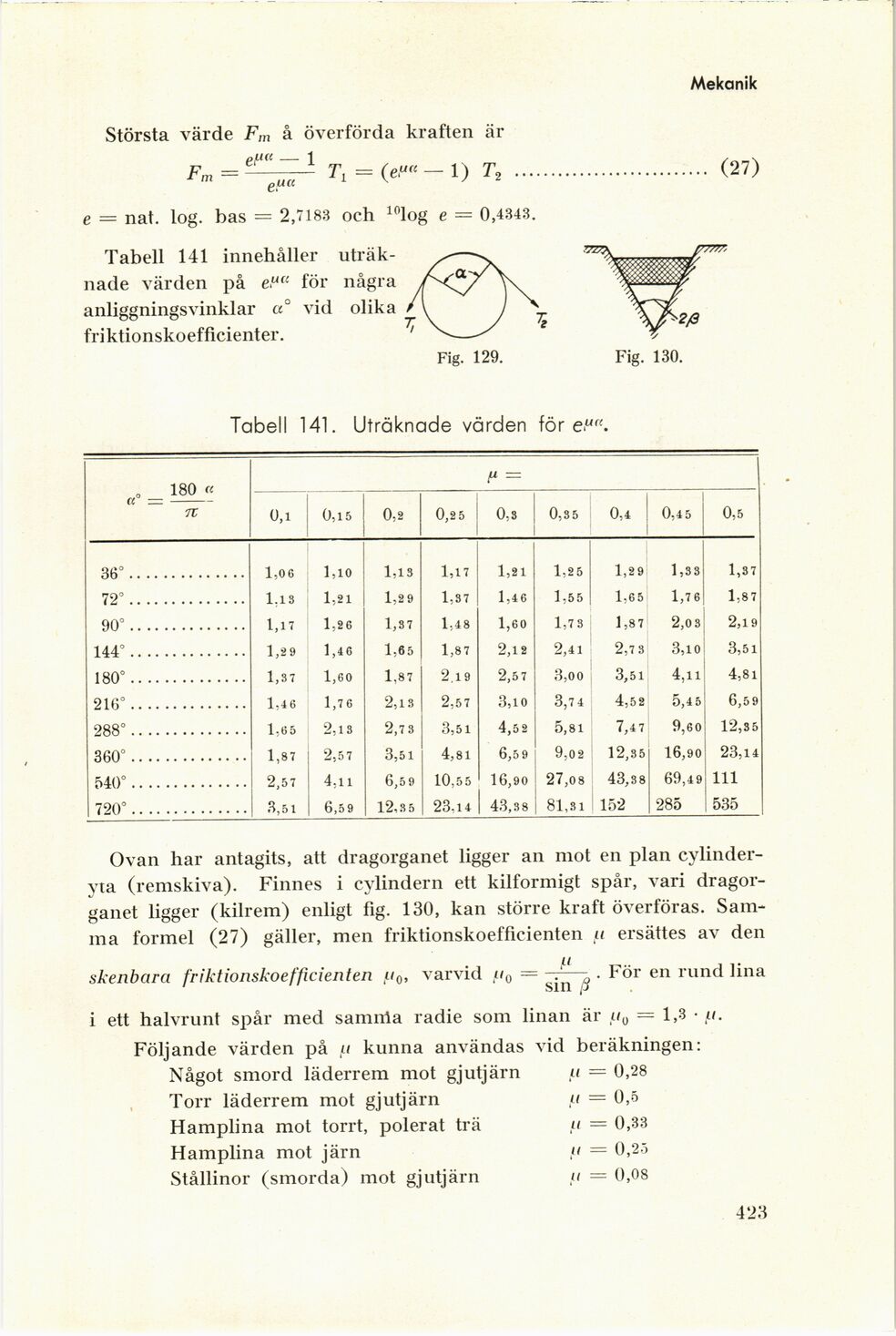

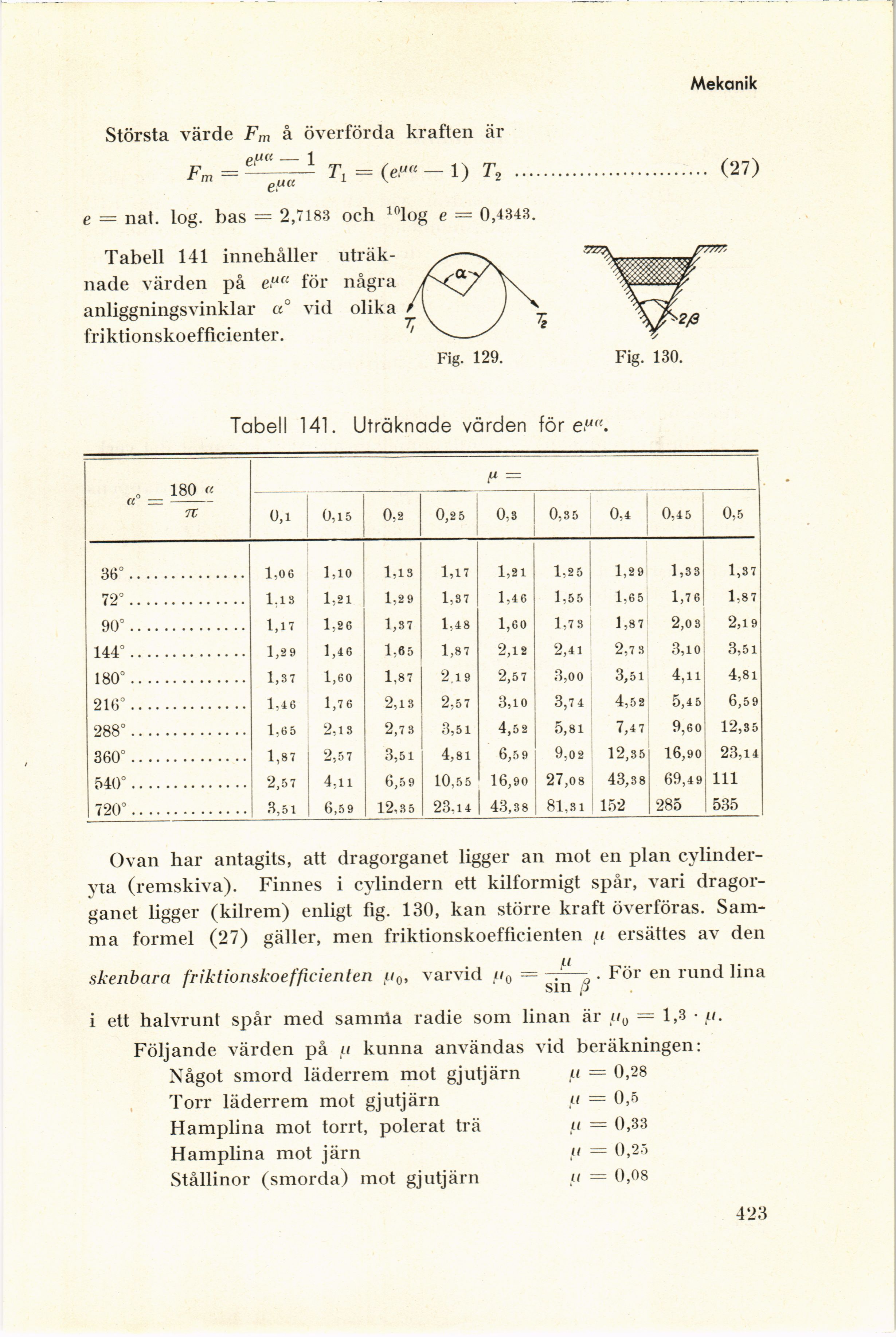

Mekanik
Största värde Fm å överförda kraften är
— 1
^=+7- ^(^-l) T,
(27)
e = nat. log. bas = 2,7183 och 10log e = 0,4343.
Tabell 141 innehåller
uträknade värden på e>uu för några
anliggningsvinklar a° vid olika
friktionskoefficienter.
Fig. 129.
Fig. 130.
Tabell 141. Uträknade värden för
n « =
0,1 0,15 0,2 0,2 5 0,3 0,35 0,4 0,4 5 0,5
36° 1,06 1,10 1,13 1,17 1,21 1,25 1,29 1,33 1,37
72° 1,13 1,21 1,29 1,37 1,46 1,55 1,65 1,76 1,8 7
90° 1,17 1,26 1,37 1,48 1,60 1,73 1,87 2,03 2,19
144° 1,29 1,46 1,65 1,87 2,12 2,41 2,7 3 3,10 3,51
180° 1,37 1,60 1,87 2.19 2,5 7 3,00 3,51 4,11 4,81
216° 1,46 1,76 2,13 2,57 3,10 3,74 4,52 5,4 5 6,59
288° 1,65 2,13 2,7 3 3,51 4,52 5,81 7,4 7 9,60 12,35
360° 1,87 2,5 7 3,51 4,81 6,5 9 9,02 12,35 16,90 23,14
540° 2,57 4,11 6,59 10,55 16,90 27,08 43,3 8 69,49 111
720° 3,51 6,5 9 12,3 5 23.14 43,3 8 81,31 152 285 535
Ovan har antagits, att dragorganet ligger an mot en plan
cylinderyta (remskiva). Finnes i cylindern ett kilformigt spår, vari
dragorganet ligger (kilrem) enligt fig. 130, kan större kraft överföras.
Samma formel (27) gäller, men friktionskoefficienten u ersättes av den
skenbara friktionskoefficienten u0, varvid n0 — +—- . För en rund tina
i ett halvrunt spår med samnia radie som linan är u0 = 1,3 • u.
Följande värden på g kunna användas vid beräkningen:
Något smord läderrem mot gjutjärn g — 0,28
Torr läderrem mot gjutjärn g = 0,5
Hamplina mot torrt, polerat trä g = 0,33
Hamplina mot järn g = 0,25
Stållinor (smorda) mot gjutjärn g = 0,08
423
