Materialprovning
Vridningsprov eller s. k. torsionsprov.
Detta prov utföres på delar, som äro utsatta för
vridningspåkän-ningar, såsom t. ex. axlar. Härvid användas ofta speciellt
konstruerade vridningsmaskiner eller också iordningställas provisoriska
häv-stångsarmar, vilka kunna viktbelastas. Formförändringen uppmätes
vanligen på så sätt, att en med axeln parallell rits dragés upp på axelns
yta och indelas i lika delar, t. ex. 10 mm långa, genom tvärgående
ritsar. På detta sätt kan maximala vridningen på en viss längd
bestämmas. För att bestämma elasticitets-, proportionalitets- och
flyt-gränserna använder man sig vanligen av Martens spegelapparat. Här
placeras två speglar parallellt med axeln på visst axiellt avstånd från
varandra. Liksom vid dragprov inställes en 0-pimkt genom kikare
via spegeln på en skala. Efter belastning bestämmes provstyckets
vridning mellan speglarna som skillnad i avläsning på skalorna.

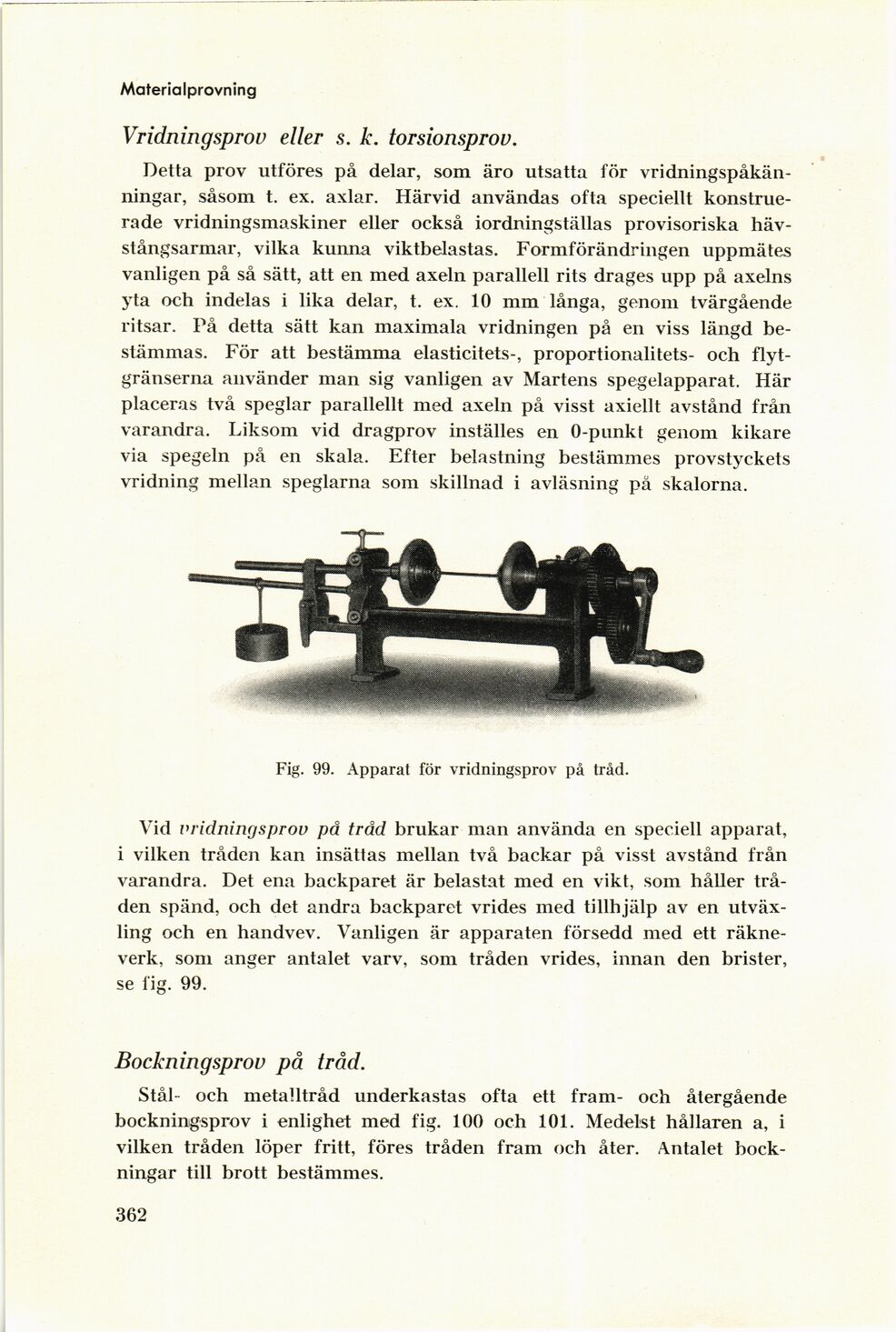

Fig. 99. Apparat för vridningsprov på tråd.
Vid vridningsprov på tråd brukar man använda en speciell apparat,
i vilken tråden kan insättas mellan två backar på visst avstånd från
varandra. Det ena backparet är belastat med en vikt, som håller
tråden spänd, och det andra backparet vrides med tillhjälp av en
utväx-ling och en handvev. Vanligen är apparaten försedd med ett
räkneverk, som anger antalet varv, som tråden vrides, innan den brister,
se fig. 99.
Bockningsprov på tråd.
Stål- och metalltråd underkastas ofta ett fram- och återgående
bockningsprov i enlighet med fig. 100 och 101. Medelst hållaren a, i
vilken tråden löper fritt, föres tråden fram och åter. Antalet
bock-ningar till brott bestämmes.
362
