Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Magnesium och magnesiumlegeringar - 98. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

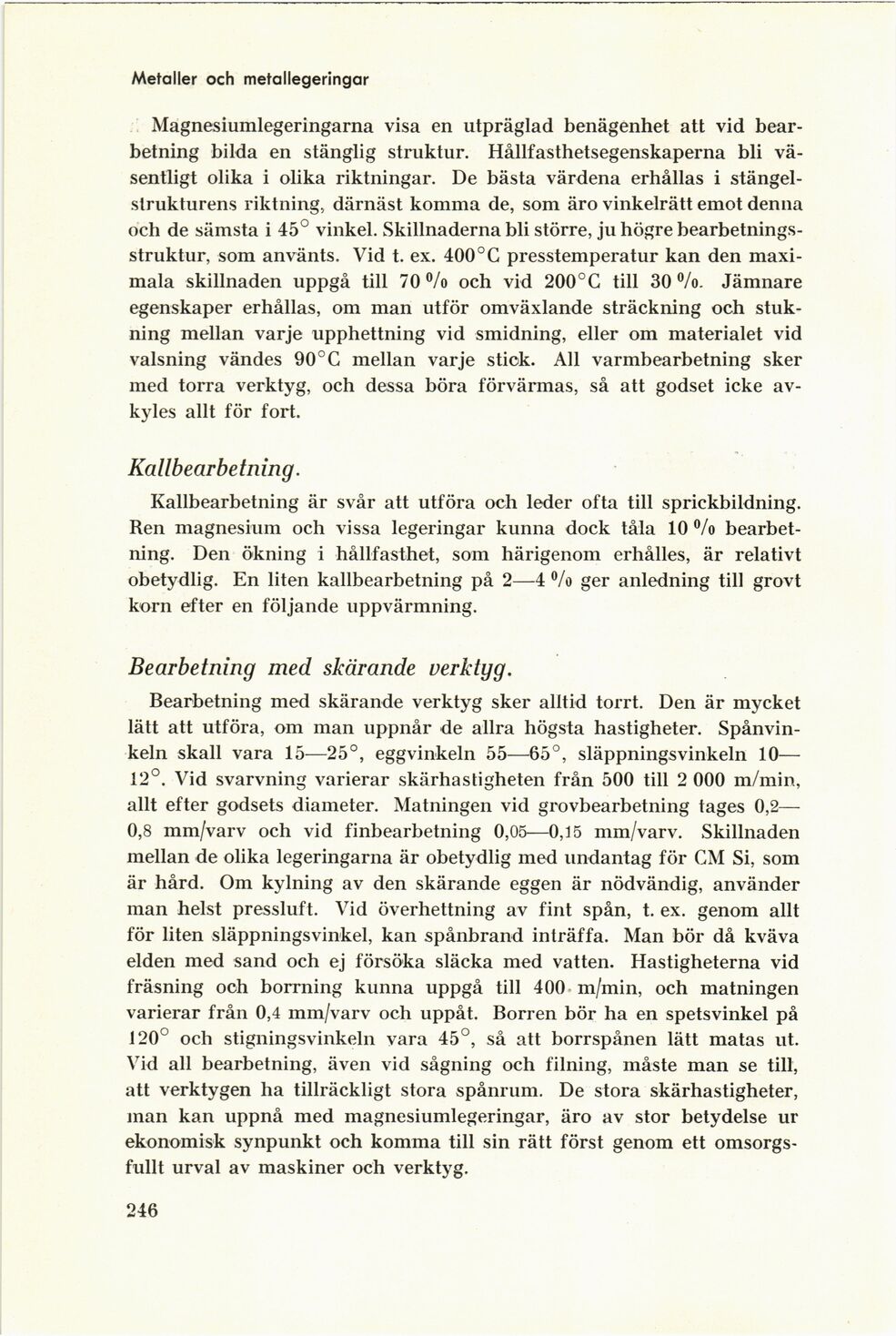

Metaller och metallegeringar
Magnesiumlegeringarna visa en utpräglad benägenhet att vid
bearbetning bilda en stänglig struktur. Hållfasthetsegenskaperna bli
väsentligt olika i olika riktningar. De bästa värdena erhållas i
stängel-strukturens riktning, därnäst komma de, som äro vinkelrätt emot denna
och de sämsta i 45° vinkel. Skillnaderna bli större, ju högre
bearbetnings-struktur, som använts. Vid t. ex. 400° C presstemperatur kan den
maximala skillnaden uppgå till 70% och vid 200°C till 30%. Jämnare
egenskaper erhållas, om man utför omväxlande sträckning och
stuk-ning mellan varje upphettning vid smidning, eller om materialet vid
valsning vändes 90° G mellan varje stick. AU varmbearbetning sker
med torra verktyg, och dessa böra förvärmas, så att godset icke
av-kyles allt för fort.
Kallbearbetning.
Kallbearbetning är svår att utföra och leder ofta till sprickbildning.
Ren magnesium och vissa legeringar kunna dock tåla 10 %
bearbetning. Den ökning i hållfasthet, som härigenom erhålles, är relativt
obetydlig. En liten kallbearbetning på 2—4 % ger anledning till grovt
korn efter en följande uppvärmning.
Bearbetning med skärande verktyg.
Bearbetning med skärande verktyg sker alltid torrt. Den är mycket
lätt att utföra, om man uppnår de allra högsta hastigheter.
Spånvin-keln skall vara 15—25°, eggvinkeln 55—65°, släppningsvinkeln 10—
12°. Vid svarvning varierar skärhastigheten från 500 till 2 000 m/min,
allt efter godsets diameter. Matningen vid grovbearbetning tages 0,2—
0,8 mm/varv och vid finbearbetning 0,05—0,15 mm/varv. Skillnaden
mellan de olika legeringarna är obetydlig med undantag för CM Si, som
är hård. Om kylning av den skärande eggen är nödvändig, använder
man helst pressluft. Vid överhettning av fint spån, t. ex. genom allt
för liten släppningsvinkel, kan spånbrand inträffa. Man bör då kväva
elden med sand och ej försöka släcka med vatten. Hastigheterna vid
fräsning och borrning kunna uppgå till 400 m/min, och matningen
varierar från 0,4 mm/varv och uppåt. Borren bör ha en spetsvinkel på
120° och stigningsvinkeln vara 45°, så att borrspånen lätt matas ut.
Vid all bearbetning, även vid sågning och filning, måste man se till,
att verktygen ha tillräckligt stora spånrum. De stora skärhastigheter,
man kan uppnå med magnesiumlegeringar, äro av stor betydelse ur
ekonomisk synpunkt och komma till sin rätt först genom ett
omsorgsfullt urval av maskiner och verktyg.
246
<< prev. page << föreg. sida << >> nästa sida >> next page >>
