Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Lagermetaller - 84. Olika slag av lagermetaller
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

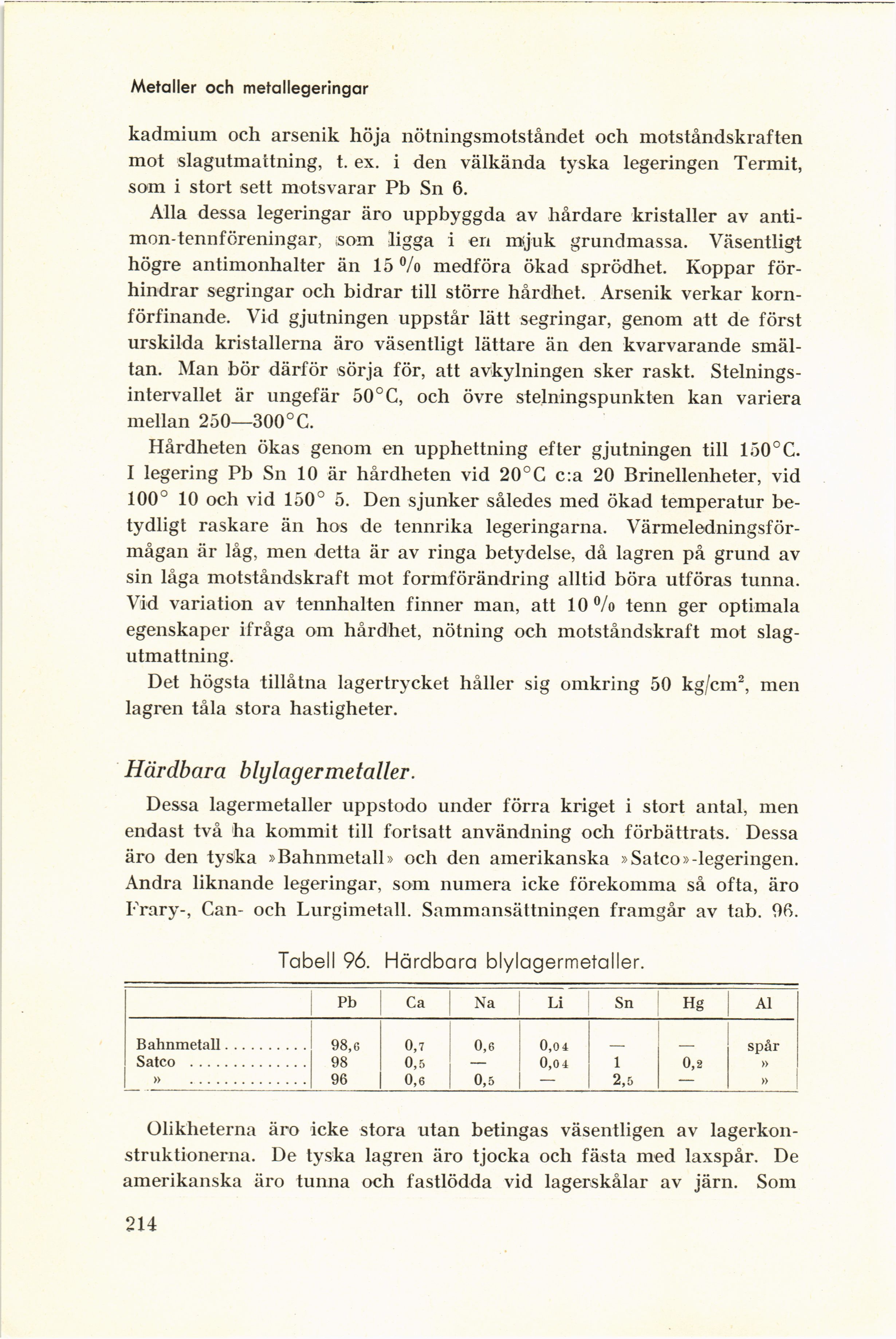

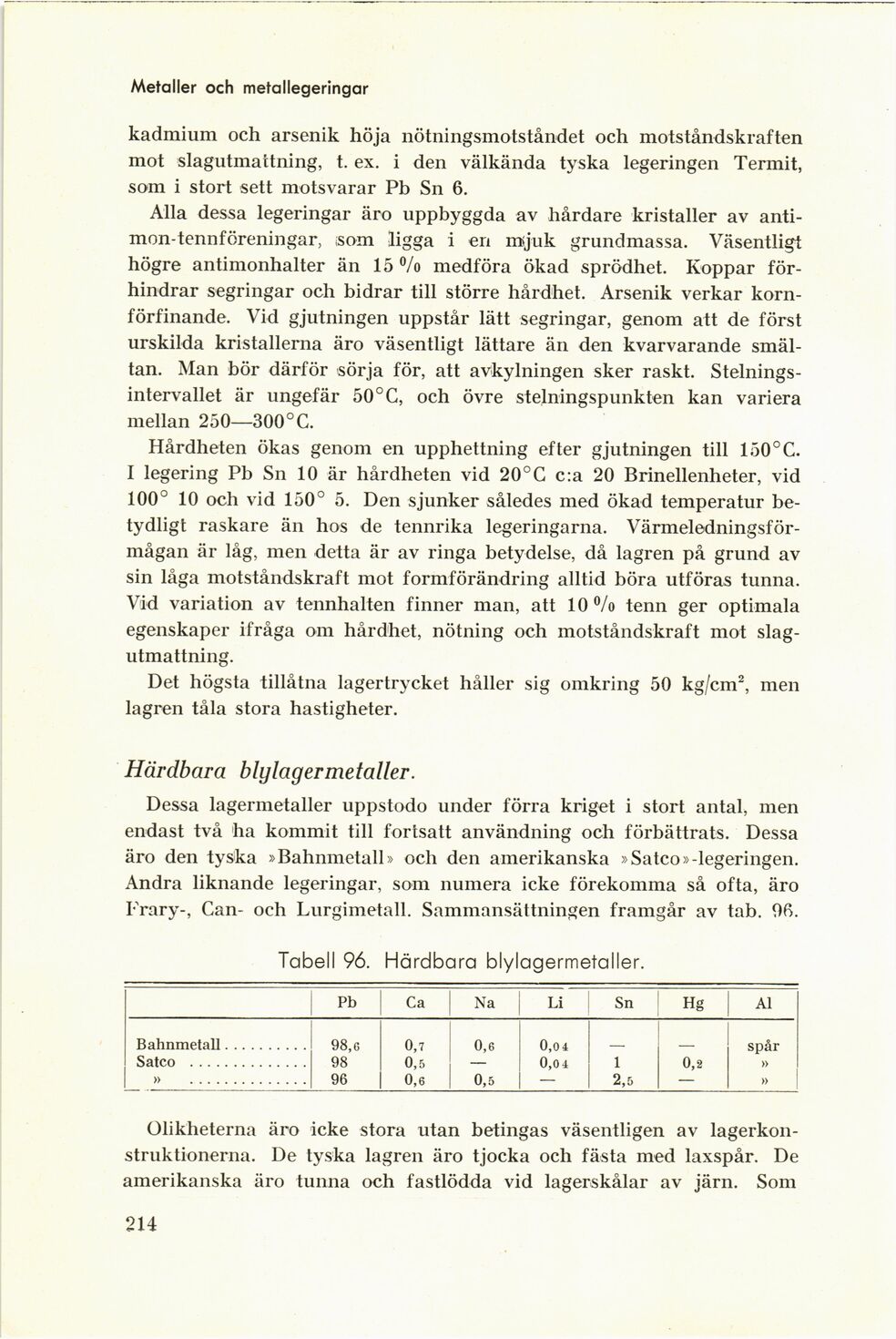

Metaller och metallegeringar
kadmium och arsenik höja nötningsmotståndet och motståndskraften
mot slagutmattning, t. ex. i den välkända tyska legeringen Termit,
som i stort sett motsvarar Pb Sn 6.
Alla dessa legeringar äro uppbyggda av hårdare kristaller av
anti-mon-tennföreningar, ,som ligga i en mjuk grundmassa. Väsentligt
högre antimonhalter än 15 % medföra ökad sprödhet. Koppar
förhindrar segringar och bidrar till större hårdhet. Arsenik verkar
korn-förfinande. Vid gjutningen uppstår lätt segringar, genom att de först
urskilda kristallerna äro väsentligt lättare än den kvarvarande
smältan. Man bör därför sörja för, att avkylningen sker raskt.
Stelnings-intervallet är ungefär 50° C, och övre stelningspunkten kan variera
mellan 250—300°C.
Hårdheten ökas genom en upphettning efter gjutningen till 150°C.
I legering Pb Sn 10 är hårdheten vid 20°C c:a 20 Brinellenheter, vid
100° 10 och vid 150° 5. Den sjunker således med ökad temperatur
betydligt raskare än hos de tennrika legeringarna.
Värmeledningsförmågan är låg, men detta är av ringa betydelse, då lagren på grund av
sin låga motståndskraft mot formförändring alltid böra utföras tunna.
Vid variation av tennhalten finner man, att 10% tenn ger optimala
egenskaper ifråga om hårdhet, nötning och motståndskraft mot
slagutmattning.
Det högsta tillåtna lagertrycket håller sig omkring 50 kg/cm2, men
lagren tåla stora hastigheter.
Härdbara blylag er metaller.
Dessa lagermetaller uppstodo under förra kriget i stort antal, men
endast två ha kommit till fortsatt användning och förbättrats. Dessa
äro den tyska »Bahnmetall» och den amerikanska »Satco»-legeringen.
Andra liknande legeringar, som numera icke förekomma så ofta, äro
Frary-, Can- och Lurgimetall. Sammansättningen framgår av tab. 96.
Tabell 96. Härdbara blylagermetaller.
Pb Ca Na Li Sn Hg Al
Bahnmetall 98,6 0,7 0,6 0,04 — — spår
Satco 98 0,5 0,04 1 0,2 »
» 96 0,6 0,5 — 2,5 — »
Olikheterna äro icke stora utan betingas väsentligen av
lagerkonstruktionerna. De tyska lagren äro tjocka och fästa med laxspår. De
amerikanska äro tunna och fastlödda vid lagerskålar av järn. Som
214
<< prev. page << föreg. sida << >> nästa sida >> next page >>
