Full resolution (JPEG) - On this page / på denna sida - Metaller och metallegeringar, av Pehr Lagerhjelm - Bly och blylegeringar - 78. Bearbetning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

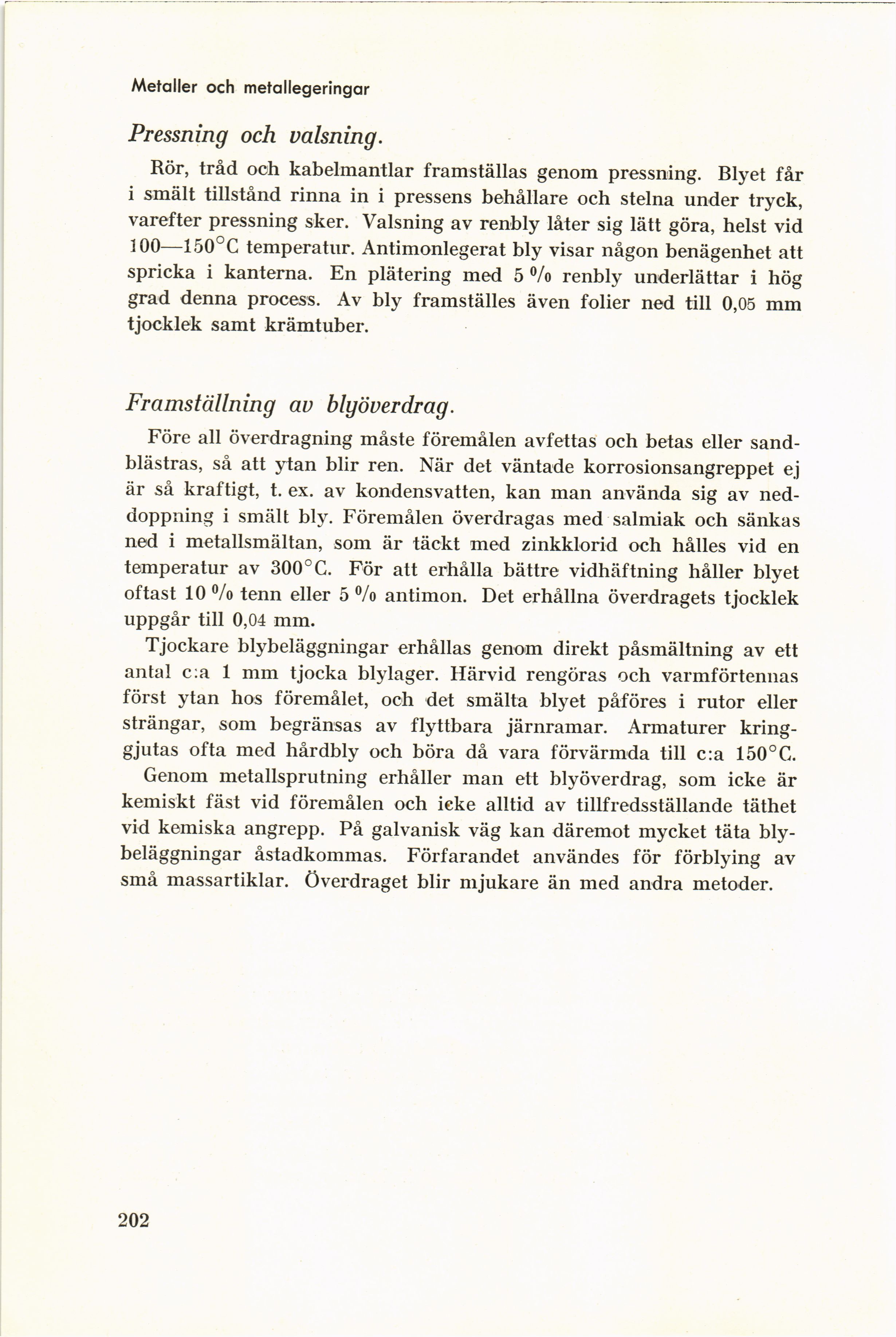

Metaller och metallegeringar
Pressning och valsning.
Rör, tråd och kabelmantlar framställas genom pressning. Blyet får
i smält tillstånd rinna in i pressens behållare och stelna under tryck,
varefter pressning sker. Valsning av renbly låter sig lätt göra, helst vid
100—150°C temperatur. Antimonlegerat bly visar någon benägenhet att
spricka i kanterna. En plätering med 5 °/o renbly underlättar i hög
grad denna process. Av bly framställes även folier ned till 0,05 mm
tjocklek samt krämtuber.
Framställning au blyöverdrag.
Före all överdragning måste föremålen avfettas och betas eller
sand-blästras, så att ytan blir ren. När det väntade korrosionsangreppet ej
är så kraftigt, t. ex. av kondensvatten, kan man använda sig av
ned-doppning i smält bly. Föremålen överdragas med salmiak och sänkas
ned i metallsmältan, som är täckt med zinkklorid och hålles vid en
temperatur av 300°C. För att erhålla bättre vidhäftning håller blyet
oftast 10 % tenn eller 5% antimon. Det erhållna överdragets tjocklek
uppgår till 0,04 mm.
Tjockare blybeläggningar erhållas genom direkt påsmältning av ett
antal c:a 1 mm tjocka blylager. Härvid rengöras och varmförtennas
först ytan hos föremålet, och det smälta blyet påföres i rutor eller
strängar, som begränsas av flyttbara järnramar. Armaturer
kring-gjutas ofta med hårdbly och böra då vara förvärmda till c:a 150°C.
Genom metallsprutning erhåller man ett blyöverdrag, som icke är
kemiskt fäst vid föremålen och ieke alltid av tillfredsställande täthet
vid kemiska angrepp. På galvanisk väg kan däremot mycket täta
bly-beläggningar åstadkommas. Förfarandet användes för förblying av
små massartiklar. Överdraget blir mjukare än med andra metoder.
202
<< prev. page << föreg. sida << >> nästa sida >> next page >>
