Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Ståltyper och användningsområden - 53. Aducergods
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

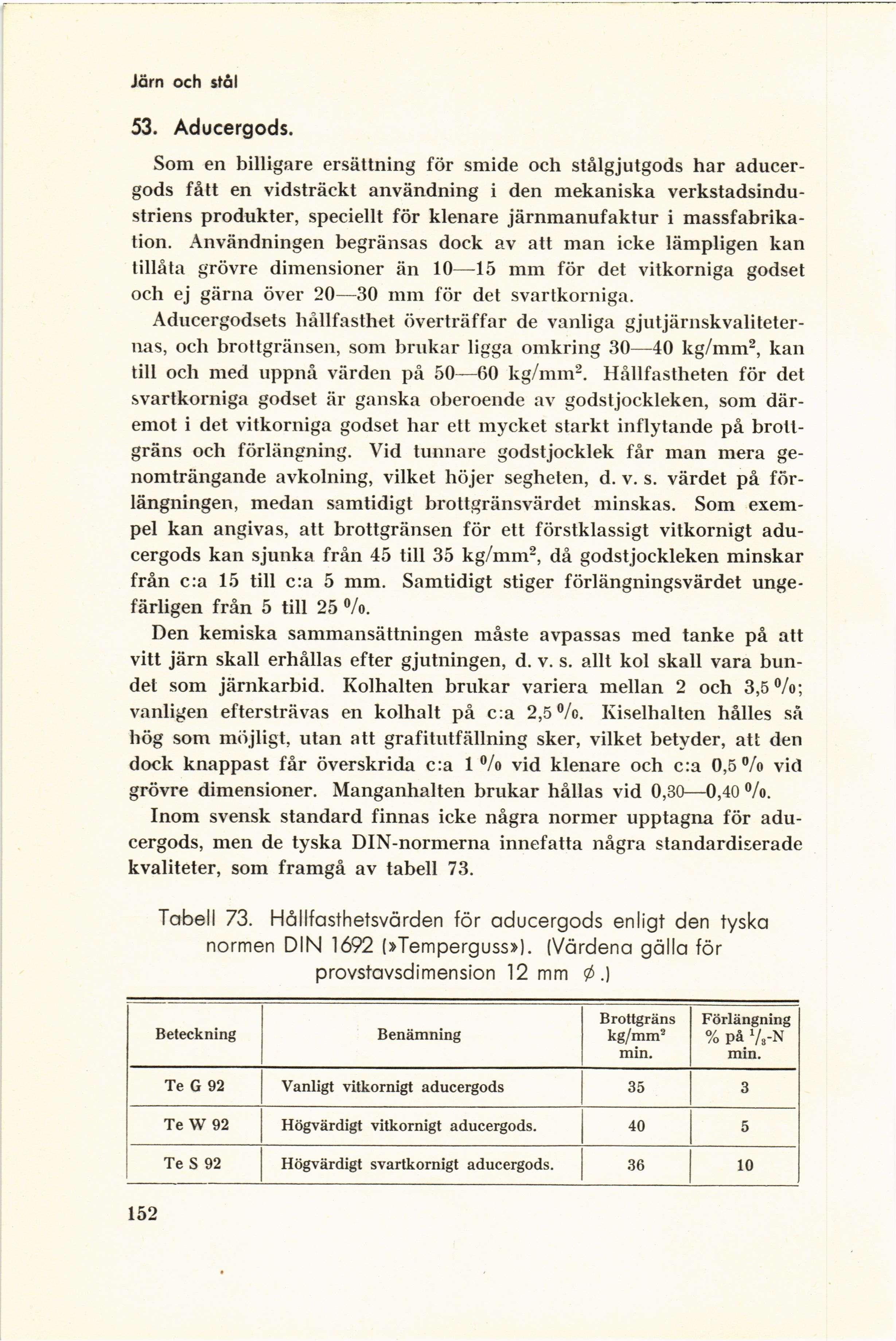

Järn och stål
53. Aducergods.
Som en billigare ersättning för smide och stålgjutgods har
aducergods fått en vidsträckt användning i den mekaniska
verkstadsindustriens produkter, speciellt för klenare järnmanufaktur i
massfabrikation. Användningen begränsas dock av att man icke lämpligen kan
tillåta grövre dimensioner än 10—15 mm för det vitkorniga godset
och ej gärna över 20—30 mm för det svartkorniga.
Aducergodsets hållfasthet överträffar de vanliga
gjutjärnskvaliteter-nas, och brottgränsen, som brukar ligga omkring 30—40 kg/mm2, kan
till och med uppnå värden på 50—60 kg/mm2. Hållfastheten för det
svartkorniga godset är ganska oberoende av godstjockleken, som
däremot i det vitkorniga godset har ett mycket starkt inflytande på
brott-gräns och förlängning. Vid tunnare godstjocklek får man mera
genomträngande avkolning, vilket höjer segheten, d. v. s. värdet på
förlängningen, medan samtidigt brottgränsvärdet minskas. Som
exempel kan angivas, att brottgränsen för ett förstklassigt vitkornigt
aducergods kan sjunka från 45 till 35 kg/mm2, då godstjockleken minskar
från c:a 15 till c:a 5 mm. Samtidigt stiger förlängningsvärdet
ungefärligen från 5 till 25 %.
Den kemiska sammansättningen måste avpassas med tanke på att
vitt järn skall erhållas efter gjutningen, d. v. s. allt kol skall vara
bundet som järnkarbid. Kolhalten brukar variera mellan 2 och 3,5%;
vanligen eftersträvas en kolhalt på c:a 2,5%. Kiselhalten hålles så
hög som möjligt, utan att grafitutfällning sker, vilket betyder, att den
dock knappast får överskrida c:a 1 % vid klenare och c:a 0,5% vid
grövre dimensioner. Manganhalten brukar hållas vid 0,30—0,40 %.
Inom svensk standard finnas icke några normer upptagna för
aducergods, men de tyska DIN-normerna innefatta några standardiserade
kvaliteter, som framgå av tabell 73.
Tabell 73. Hållfasthetsvärden för aducergods enligt den tyska
normen DIN 1692 (»Temperguss»). (Värdena gälla för
provstavsdimension 12 mm ø.)
Beteckning Benämning Brottgräns kg/mm2 min. Förlängning % På 78-n min.
Te G 92 Vanligt vitkornigt aducergods 35 3
Te W 92 Högvärdigt vitkornigt aducergods. 40 5
Te S 92 Högvärdigt svartkornigt aducergods. 36 10
152
<< prev. page << föreg. sida << >> nästa sida >> next page >>
