Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Stålets värmebehandling - 23. Härdning - 24. Anlöpning - 25. Seghärdning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

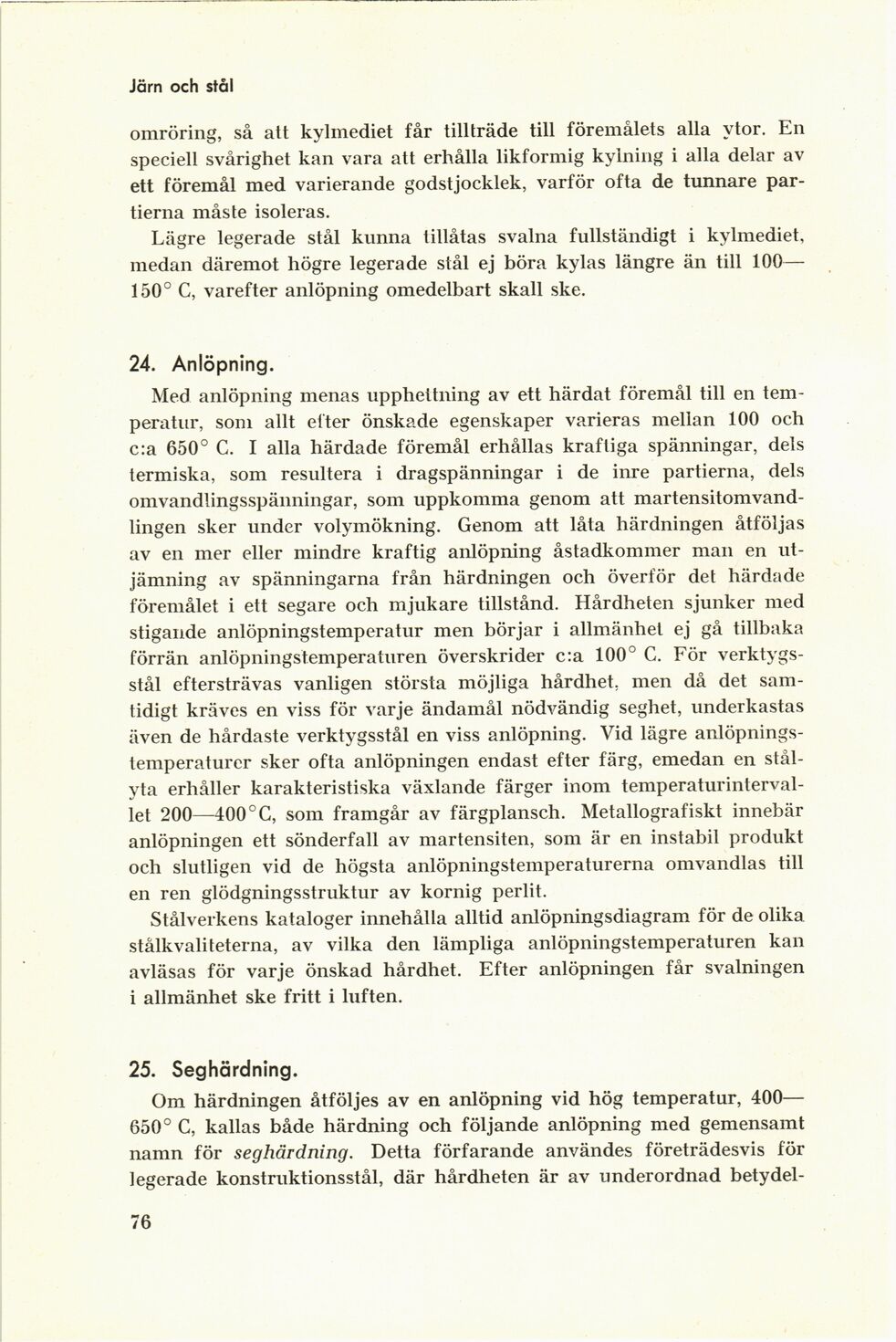

Järn och stål
omröring, så att kylmediet får tillträde till föremålets alla ytor. En
speciell svårighet kan vara att erhålla likformig kyining i alla delar av
ett föremål med varierande godstjocklek, varför ofta de tunnare
partierna måste isoleras.
Lägre legerade stål kunna tillåtas svalna fullständigt i kylmediet,
medan däremot högre legerade stål ej böra kylas längre än till 100—
150° C, varefter anlöpning omedelbart skall ske.
24. Anlöpning.
Med anlöpning menas upphettning av ett härdat föremål till en
temperatur, som allt efter önskade egenskaper varieras mellan 100 och
c:a 650° C. I alla härdade föremål erhållas kraftiga spänningar, dels
termi ska, som resultera i dragspänningar i de inre partierna, dels
omvandlingsspänningar, som uppkomma genom att
martensitomvand-lingen sker under volymökning. Genom att låta härdningen åtföljas
av en mer eller mindre kraftig anlöpning åstadkommer man en
utjämning av spänningarna från härdningen och överför det härdade
föremålet i ett segare och mjukare tillstånd. Hårdheten sjunker med
stigande anlöpningstemperatur men börjar i allmänhet ej gå tillbaka
förrän anlöpningstemperaturen överskrider c:a 100° C. För
verktygsstål eftersträvas vanligen största möjliga hårdhet, men då det
samtidigt kräves en viss för varje ändamål nödvändig seghet, underkastas
även de hårdaste verktygsstål en viss anlöpning. Vid lägre
anlöpnings-temperaturer sker ofta anlöpningen endast efter färg, emedan en
stålyta erhåller karakteristiska växlande färger inom
temperaturinterval-let 200—400°C, som framgår av färgplansch. Metallografiskt innebär
anlöpningen ett sönderfall av martensiten, som är en instabil produkt
och slutligen vid de högsta anlöpningstemperaturerna omvandlas till
en ren glödgningsstruktur av kornig perlit.
Stålverkens kataloger innehålla alltid anlöpningsdiagram för de olika
stålkvaliteterna, av vilka den lämpliga anlöpningstemperaturen kan
avläsas för varje önskad hårdhet. Efter anlöpningen får svalningen
i allmänhet ske fritt i luften.
25. Seghärdning.
Om härdningen åtföljes av en anlöpning vid hög temperatur, 400—
650° C, kallas både härdning och följande anlöpning med gemensamt
namn för seghärdning. Detta förfarande användes företrädesvis för
legerade konstruktionsstål, där hårdheten är av underordnad betydel-
76
<< prev. page << föreg. sida << >> nästa sida >> next page >>
