Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Stålets värmebehandling - 22. Glödgning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

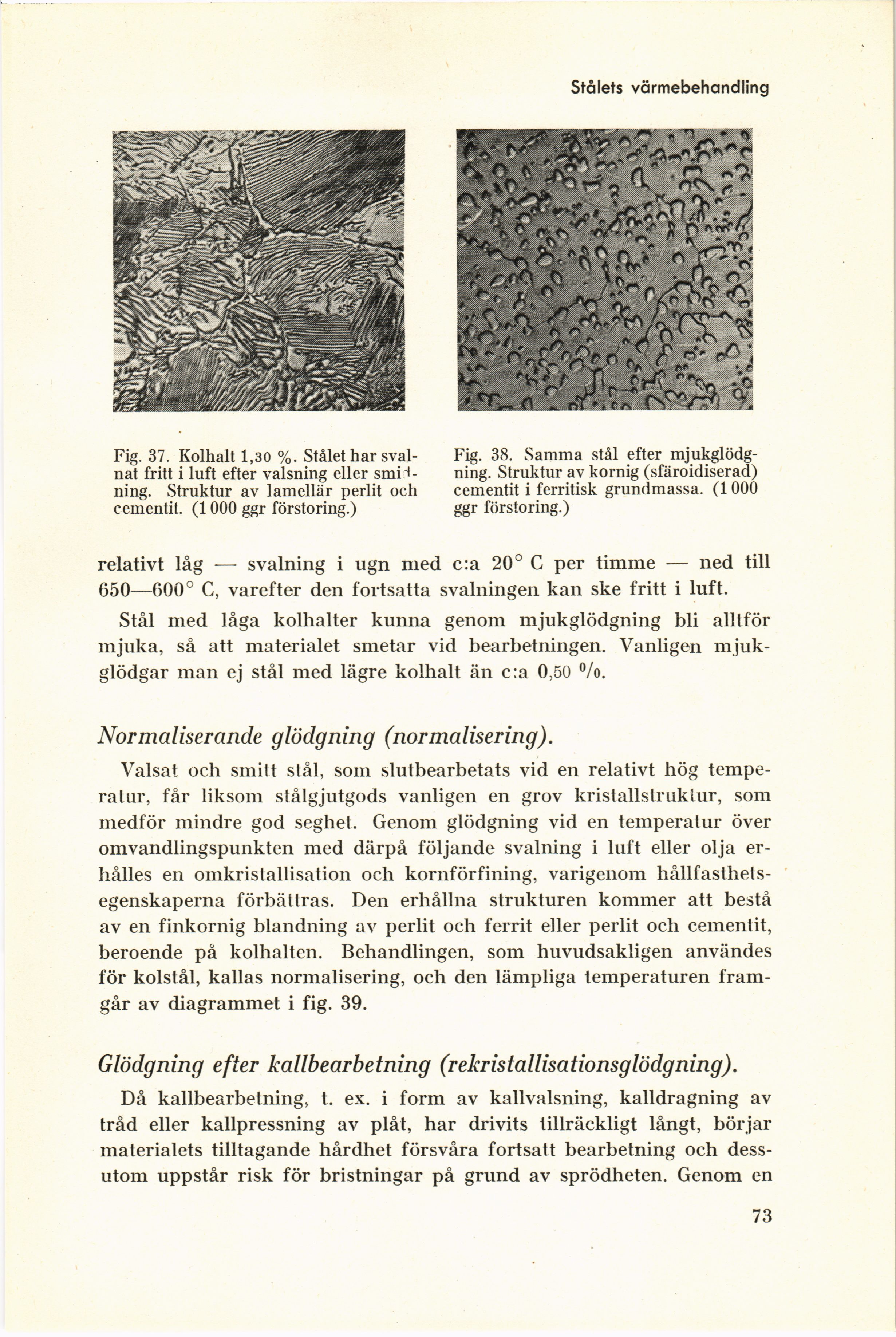

Stålets värmebehandling
Fig. 37. Kolhalt 1,30 %. Stålet har
svalnat fritt i luft efter valsning eller
smi^-ning. Struktur av lamellär perlit och
cementit. (1 000 ggr förstoring.)
Fig. 38. Samma stål efter
mjukglödg-ning. Struktur av kornig (sfäroidiserad)
cementit i ferritisk grundmassa. (1000
ggr förstoring.)
relativt låg — svalning i ugn med c:a 20° C per timme — ned till
650—600° C, varefter den fortsatta svalningen kan ske fritt i luft.
Stål med låga kolhalter kunna genom mjukglödgning bli alltför
mjuka, så att materialet smetar vid bearbetningen. Vanligen
mjuk-glödgar man ej stål med lägre kolhalt än c:a 0,50 °/o.
Normaliserande glödgning (normalisering).
Valsat och smitt stål, som slutbearbetats vid en relativt hög
temperatur, får liksom stålgjutgods vanligen en grov kristallstruklur, som
medför mindre god seghet. Genom glödgning vid en temperatur över
omvandlingspunkten med därpå följande svalning i luft eller olja
er-hålles en omkristallisation och kornförfining, varigenom
hållfasthets-egenskaperna förbättras. Den erhållna strukturen kommer att bestå
av en finkornig blandning av perlit och ferrit eller perlit och cementit,
beroende på kolhalten. Behandlingen, som huvudsakligen användes
för kolstål, kallas normalisering, och den lämpliga temperaturen
framgår av diagrammet i fig. 39.
Glödgning efter kallbearbetning (rekristallisationsglödgning).
Då kallbearbetning, t. ex. i form av kallvalsning, kalldragning av
tråd eller kallpressning av plåt, har drivits tillräckligt långt, börjar
materialets tilltagande hårdhet försvåra fortsatt bearbetning och
dessutom uppstår risk för bristningar på grund av sprödheten. Genom en
73
<< prev. page << föreg. sida << >> nästa sida >> next page >>
