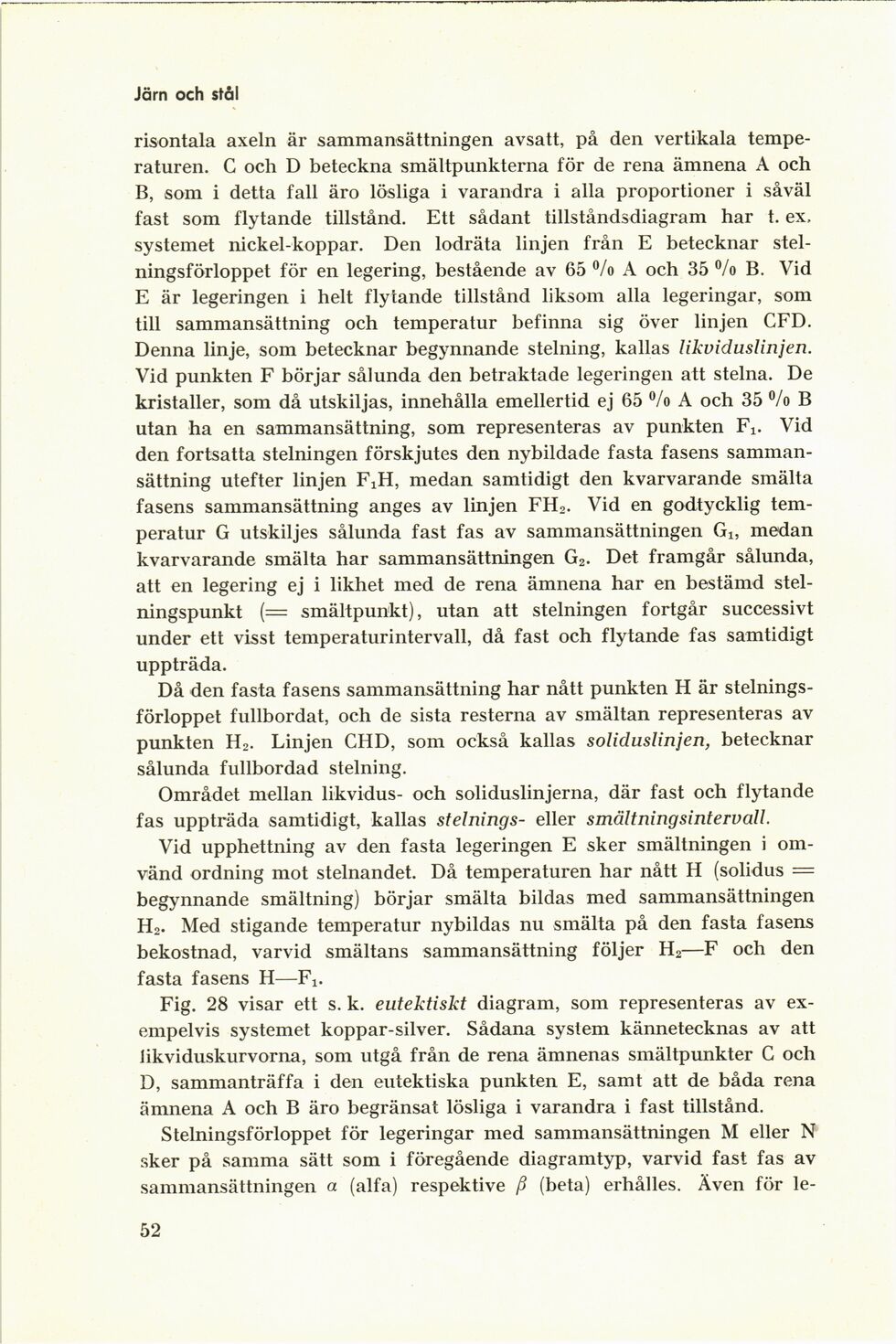

Järn och stål
risontala axeln är sammansättningen avsatt, på den vertikala
temperaturen. C och D beteckna smältpunkterna för de rena ämnena A och
B, som i detta fall äro lösliga i varandra i alla proportioner i såväl
fast som flytande tillstånd. Ett sådant tillståndsdiagram har t. ex.
systemet nickel-koppar. Den lodräta linjen från E betecknar
stel-ningsförloppet för en legering, bestående av 65 °/o A och 35 °/o B. Vid
E är legeringen i helt flytande tillstånd liksom alla legeringar, som
till sammansättning och temperatur befinna sig över linjen CFD.
Denna linje, som betecknar begynnande stelning, kallas likviduslinjen.
Vid punkten F börjar sålunda den betraktade legeringen att stelna. De
kristaller, som då utskiljas, innehålla emellertid ej 65 °/o A och 35 °/o B
utan ha en sammansättning, som representeras av punkten Fx. Vid
den fortsatta stelningen förskjutes den nybildade fasta fasens
sammansättning utefter linjen FiH, medan samtidigt den kvarvarande smälta
fasens sammansättning anges av linjen FH2. Vid en godtycklig
temperatur G utskiljes sålunda fast fas av sammansättningen Gn medan
kvarvarande smälta har sammansättningen G2. Det framgår sålunda,
att en legering ej i likhet med de rena ämnena har en bestämd
stel-ningspunkt (= smältpunkt), utan att stelningen fortgår successivt
under ett visst temperaturintervall, då fast och flytande fas samtidigt
uppträda.
Då den fasta fasens sammansättning har nått punkten H är
stelnings-förloppet fullbordat, och de sista resterna av smältan representeras av
punkten H2. Linjen CHD, som också kallas soliduslinjen, betecknar
sålunda fullbordad stelning.
Området mellan likvidus- och soliduslinjerna, där fast och flytande
fas uppträda samtidigt, kallas stelnings- eller smältningsintervall.
Vid upphettning av den fasta legeringen E sker smältningen i
omvänd ordning mot stelnandet. Då temperaturen har nått H (solidus =
begynnande smältning) börjar smälta bildas med sammansättningen
H2. Med stigande temperatur nybildas nu smälta på den fasta fasens
bekostnad, varvid smältans sammansättning följer H2—F och den
fasta fasens FL—Fj.
Fig. 28 visar ett s. k. eutektiskt diagram, som representeras av
exempelvis systemet koppar-silver. Sådana system kännetecknas av att
likviduskurvorna, som utgå från de rena ämnenas smältpunkter G och
D, sammanträffa i den eutektiska punkten E, samt att de båda rena
ämnena A och B äro begränsat lösliga i varandra i fast tillstånd.
Stelningsförloppet för legeringar med sammansättningen M eller N
sker på samma sätt som i föregående diagramtyp, varvid fast fas av
sammansättningen a (alfa) respektive (beta) erhålles. Även för
le
52
