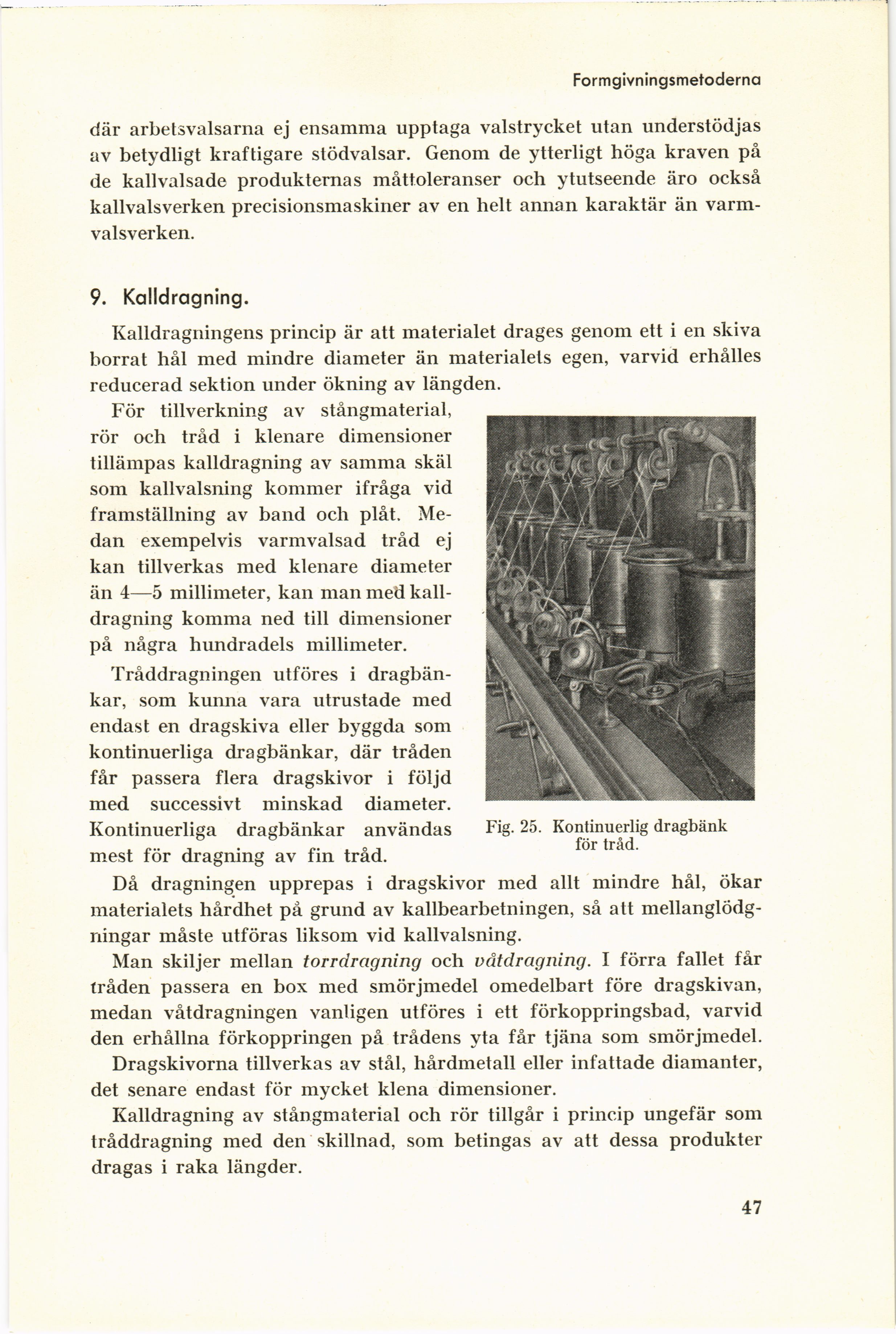

Full resolution (JPEG) - On this page / på denna sida - Järn och stål, av Sture Arvidsson - Formgivningsmetoderna - 8. Valsning - 9. Kalldragning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Formgivningsmetoderna
där arbetsvalsarna ej ensamma upptaga valstrycket utan understödjas
av betydligt kraftigare stödvalsar. Genom de ytterligt höga kraven på
de kallvalsade produkternas måttoleranser och ytutseende äro också
kallvalsverken precisionsmaskiner av en helt annan karaktär än
varmvalsverken.
Fig. 25. Kontinuerlig dragbänk
för tråd.
9. Kalldragning.
Kalldragningens princip är att materialet dragés genom ett i en skiva
borrat hål med mindre diameter än materialets egen, varvid erhålles
reducerad sektion under ökning av längden.
För tillverkning av stångmaterial,
rör och tråd i klenare dimensioner
tillämpas kalldragning av samma skäl
som kallvalsning kommer ifråga vid
framställning av band och plåt.
Medan exempelvis varmvalsad tråd ej
kan tillverkas med klenare diameter
än 4—5 millimeter, kan man med
kalldragning komma ned till dimensioner
på några hundradels millimeter.
Tråddragningen utföres i
dragbänkar, som kunna vara utrustade med
endast en dragskiva eller byggda som
kontinuerliga dragbänkar, där tråden
får passera flera dragskivor i följd
med successivt minskad diameter.
Kontinuerliga dragbänkar användas
mest för dragning av fin tråd.
Då dragningen upprepas i dragskivor med allt mindre hål, ökar
materialets hårdhet på grund av kallbearbetningen, så att
mellanglodg-ningar måste utföras liksom vid kallvalsning.
Man skiljer mellan torrdragning och våtdragning. I förra fallet får
tråden passera en box med smörjmedel omedelbart före dragskivan,
medan våtdragningen vanligen utföres i ett förkoppringsbad, varvid
den erhållna förkoppringen på trådens yta får tjäna som smörjmedel.
Dragskivorna tillverkas av stål, hårdmetall eller infattade diamanter,
det senare endast för mycket klena dimensioner.
Kalldragning av stångmaterial och rör tillgår i princip ungefär som
tråddragning med den skillnad, som betingas av att dessa produkter
dragas i raka längder.
47
