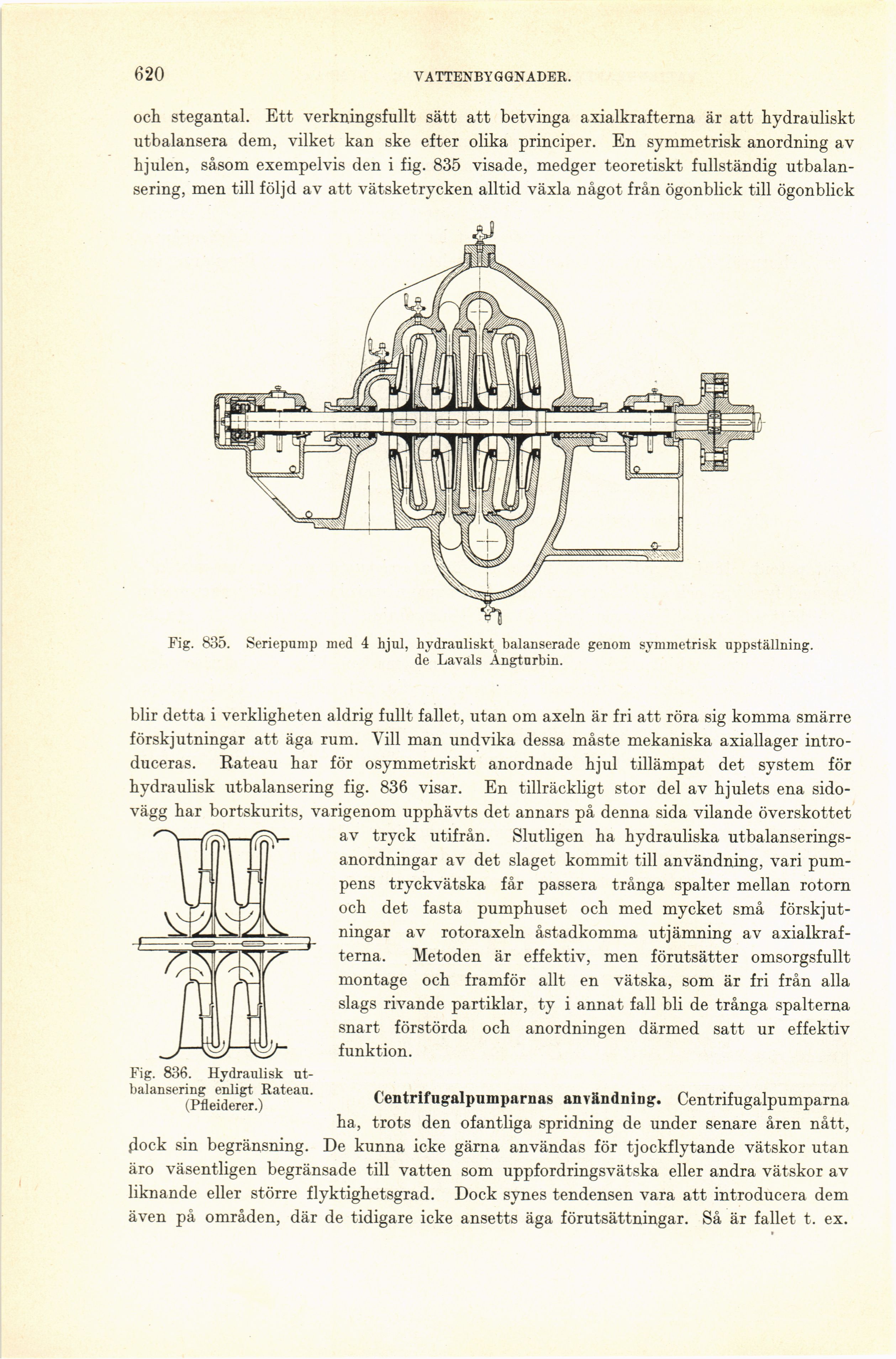

620
VATTENBYGGNADER.
och stegantal. Ett verkningsfullt sätt att betvinga axialkrafterna är att hydrauliskt
utbalansera dem, vilket kan ske efter olika principer. En symmetrisk anordning av
hjulen, såsom exempelvis den i fig. 835 visade, medger teoretiskt fullständig
utbalan-sering, men till följd av att vätsketrycken alltid växla något från ögonblick till ögonblick
Fig. 835. Seriepump med 4 hjul, hydrauliskto balanserade genom symmetrisk uppställning,
de Lavals Angturbin.
Fig. 836. Hydraulisk
ut-balansering enligt Rateau.
(Pfleiderer.)
blir detta i verkligheten aldrig fullt fallet, utan om axeln är fri att röra sig komma smärre
förskjutningar att äga rum. Vill man undvika dessa måste mekaniska axiallager
introduceras. Rateau har för osymmetriskt anordnade hjul tillämpat det system för
hydraulisk utbalansering fig. 836 visar. En tillräckligt stor del av hjulets ena
sidovägg har bortskurits, varigenom upphävts det annars på denna sida vilande överskottet
av tryck utifrån. Slutligen ha hydrauliska
utbalanserings-anordningar av det slaget kommit till användning, vari
pumpens tryckvätska får passera trånga spalter mellan rotorn
och det fasta pumphuset och med mycket små
förskjutningar av rotoraxeln åstadkomma utjämning av
axialkrafterna. Metoden är effektiv, men förutsätter omsorgsfullt
montage och framför allt en vätska, som är fri från alla
slags rivande partiklar, ty i annat fall bli de trånga spalterna
snart förstörda och anordningen därmed satt ur effektiv
funktion.
Centrifugalpumparnas användning. Centrifugalpumparna
ha, trots den ofantliga spridning de under senare åren nått,
flock sin begränsning. De kunna icke gärna användas för tjockflytande vätskor utan
äro väsentligen begränsade till vatten som uppfordringsvätska eller andra vätskor av
liknande eller större flyktighetsgrad. Dock synes tendensen vara att introducera dem
även på områden, där de tidigare icke ansetts äga förutsättningar. Så är fallet t. ex.
