572
VATTENBYGGNADER.
så vitt känt, saknades vid den tiden kännedom icke blott om pumptypen ifråga utan även
skruven överhuvudtaget. Hans insats är därför banbrytande även ur den synpunkten,
att den bidragit till att rikta tekniken med vetskapen om detta så viktiga element. I sin
ursprungliga form har hans uppfinning som vattenuppfordringsmedel i vår tid mera i
undantagsfall kommit till användning,
fig. 756, men den tanke den inrymmer
har med all sannolikhet varit den grund,
på vilken åtskilliga andra uppfinningar
byggt. I transporttekniken fortlever den
alltjämt i väsentligen oförändrad form i
de skruvtransportörer för befordring av
halvfasta material, varav åtskilliga
industrier av i dag betjäna sig.
Aven beträffande de olika slagen av
forna uppfordringsanordningar med kärl
kan anmärkas att de förete stora
likheter med senare tiders
transporthjälpmedel för halvfasta material, exempelvis
skopelevatorerna och mudderverken. Man
torde väl kunna antaga, att den tidigare
gruvhanteringen haft ett visst inflytande
därvidlag. Malmens uppforslande ur
gruvan och dennas länshållning från
vatten voro två liknande uppgifter, som
mötte inom samma verksamhet, och som därför inbjödo till utnyttjande av samma eller
liknande hjälpmedel.
Vattenuppfordring i slutna kärl. Vad som särskilt utmärker de beskrivna
vatten-uppfordringsanordningama är vätskans förflyttning i öppna kärl, vilka senare således
själva måste beskriva den väg vätskan har att vandra, och för varje tömning två
gånger denna sträcka. Tydligt är, att ju högre det uppfordrade vattnet är
avsett att höjas och framför allt ju djupare ned brunnens vattenyta ligger belägen,
desto starkare göra sig svårigheterna med anordningar för kärlens uppspelning
gällande. Drivanordningarna måste ju erhålla åtminstone så stor utsträckning i längd
som avståndet från brunnsvattenytan till avtappningsstället.
Fig. 754. Uppfordringshjul för vattenkraft, Bortre Indien.

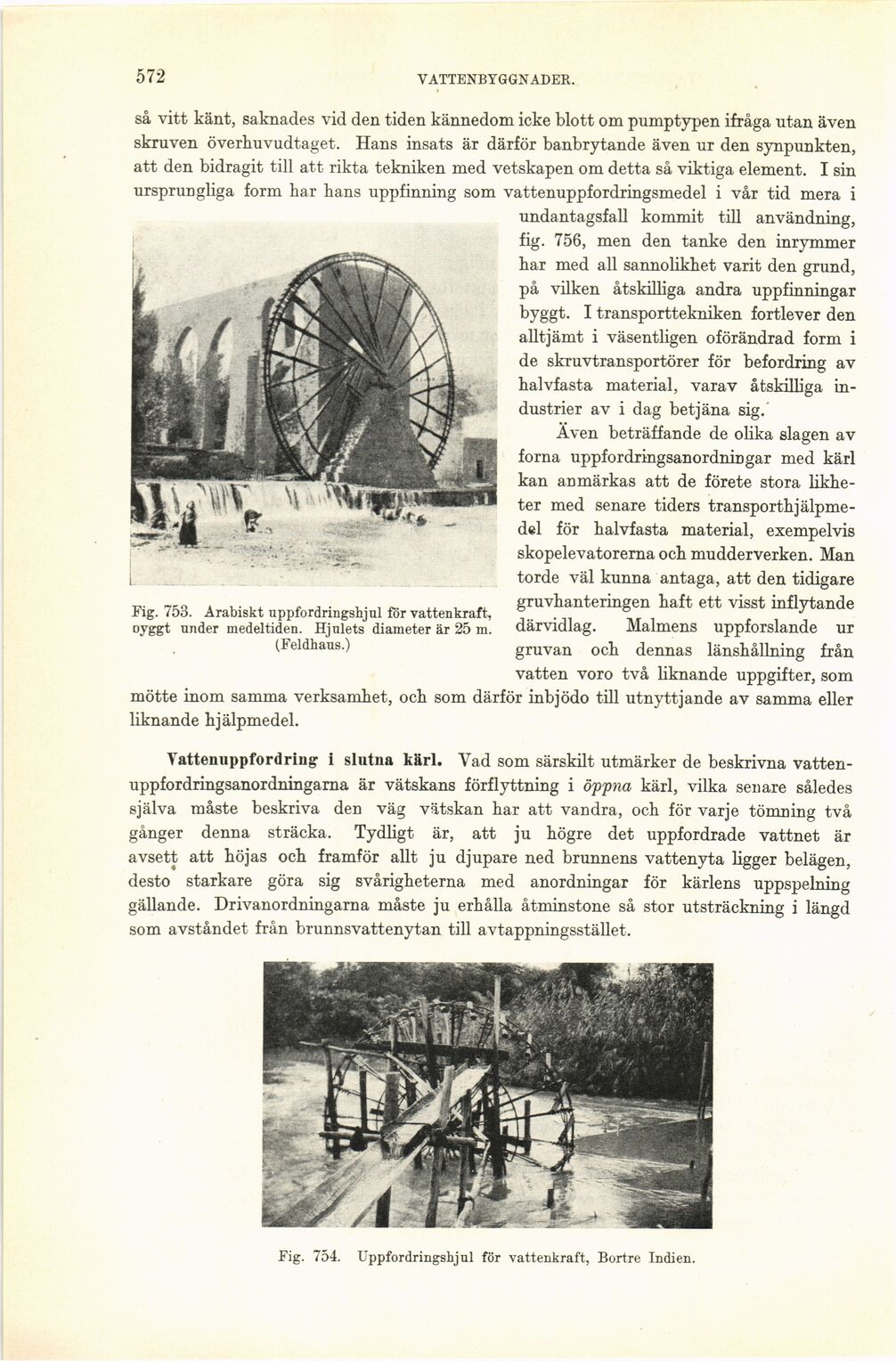

Fig. 753. Arabiskt uppfordringshjul för vattenkraft,
oyggt under medeltiden. Hjulets diameter är 25 m.
(Feldhaus.)
