VATTENKRAFTMASKINER OCH PUMPAR. VATTENHJUL OCH TURBINER.
505
som var och en vet, vilken för att laga och undersöka turbiner går ned i deras
kammare».
I Italien och Frankrike började man efter Chicago-utställningen att tillverka
amerikanska »Hercules»- och »Victor»-turbiner, men annars dröjde det nästan till sekelskiftet
innan löphjul av i början »halvamerikansk» (Swains) form sågo dagen i Europa.
Vridbara ledskenor betraktade man med misstro ändå längre, man tillgrep »etagehjul»,
fig. 640 och 642, för att hålla verkningsgraden uppe vid små pådrag.
Osäkerhet och förvirring framträda ofta i de byggnadssätt som i rask följd avlösa varandra
under 1890-talet, då större kraftcentraler började byggas där betydande
vattenkraft-fyndigheter funnos, i Europa främst i Rhen- och Rhöneflodernas övre lopp.

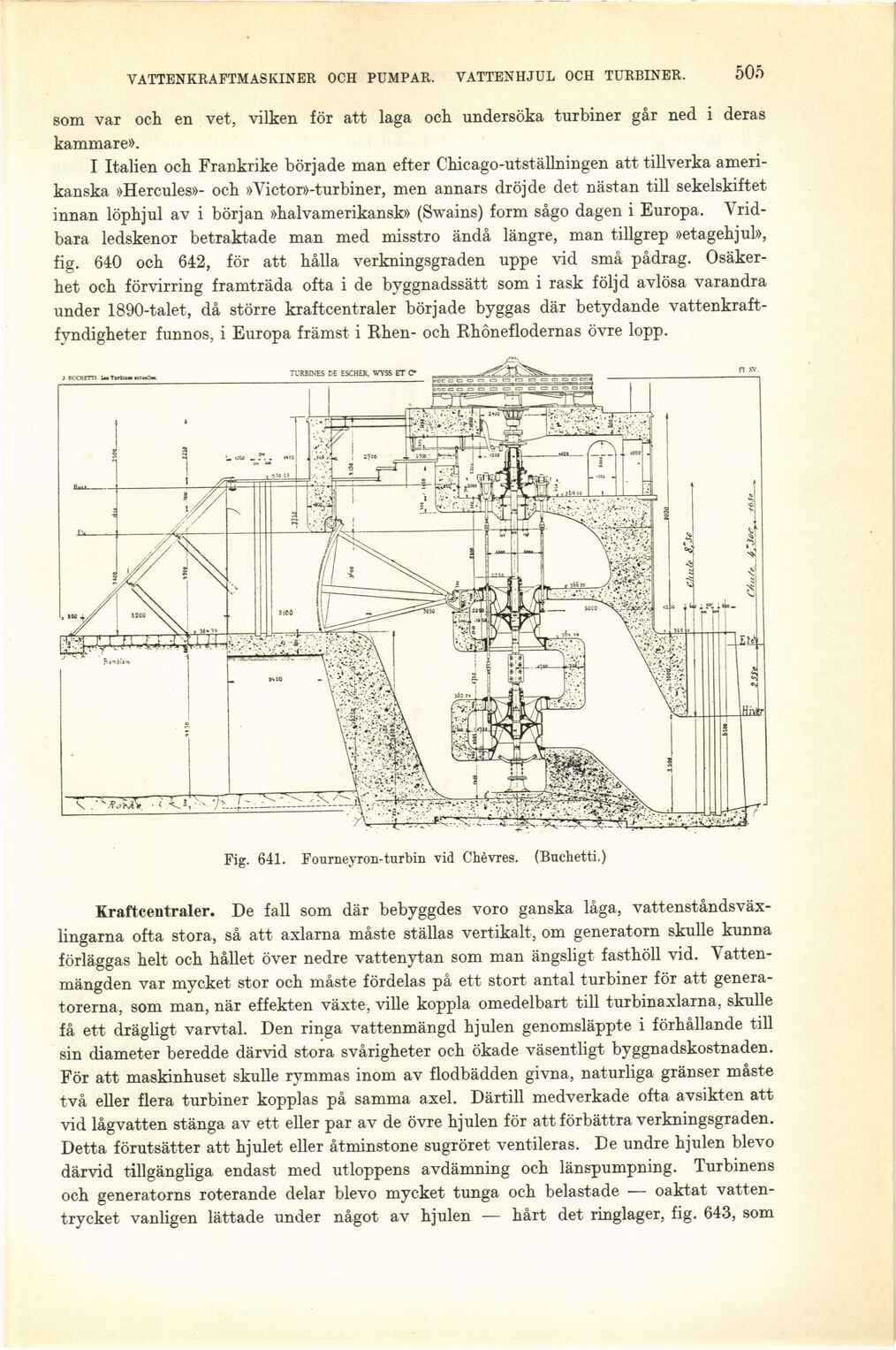

Fig. 641. Fourneyron-turbin vid Chèvres. (Buchetti.)
Kraftcentraler. De fall som där bebyggdes voro ganska låga,
vattenståndsväx-lingarna ofta stora, så att axlarna måste ställas vertikalt, om generatorn skulle kunna
förläggas helt och hållet över nedre vattenytan som man ängsligt fasthöll vid.
Vattenmängden var mycket stor och måste fördelas på ett stort antal turbiner för att
generatorerna, som man, när effekten växte, ville koppla omedelbart till turbinaxlarna, skulle
få ett drägligt varvtal. Den ringa vattenmängd hjulen genomsläppte i förhållande till
sin diameter beredde därvid stora svårigheter och ökade väsentligt byggnadskostnaden.
För att maskinhuset skulle rymmas inom av flodbädden givna, naturliga gränser måste
två eller flera turbiner kopplas på samma axel. Därtill medverkade ofta avsikten att
vid lågvatten stänga av ett eller par av de övre hjulen för att förbättra verkningsgraden.
Detta förutsätter att hjulet eller åtminstone sugröret ventileras. De undre hjulen blevo
därvid tillgängliga endast med utloppens avdämning och länspumpning. Turbinens
och generatorns roterande delar blevo mycket tunga och belastade — oaktat
vattentrycket vanligen lättade under något av hjulen — hårt det ringlager, fig. 643, som
