VATTENKRAFTANLÄGGNINGAR. DAMMBYGGNADER.
325

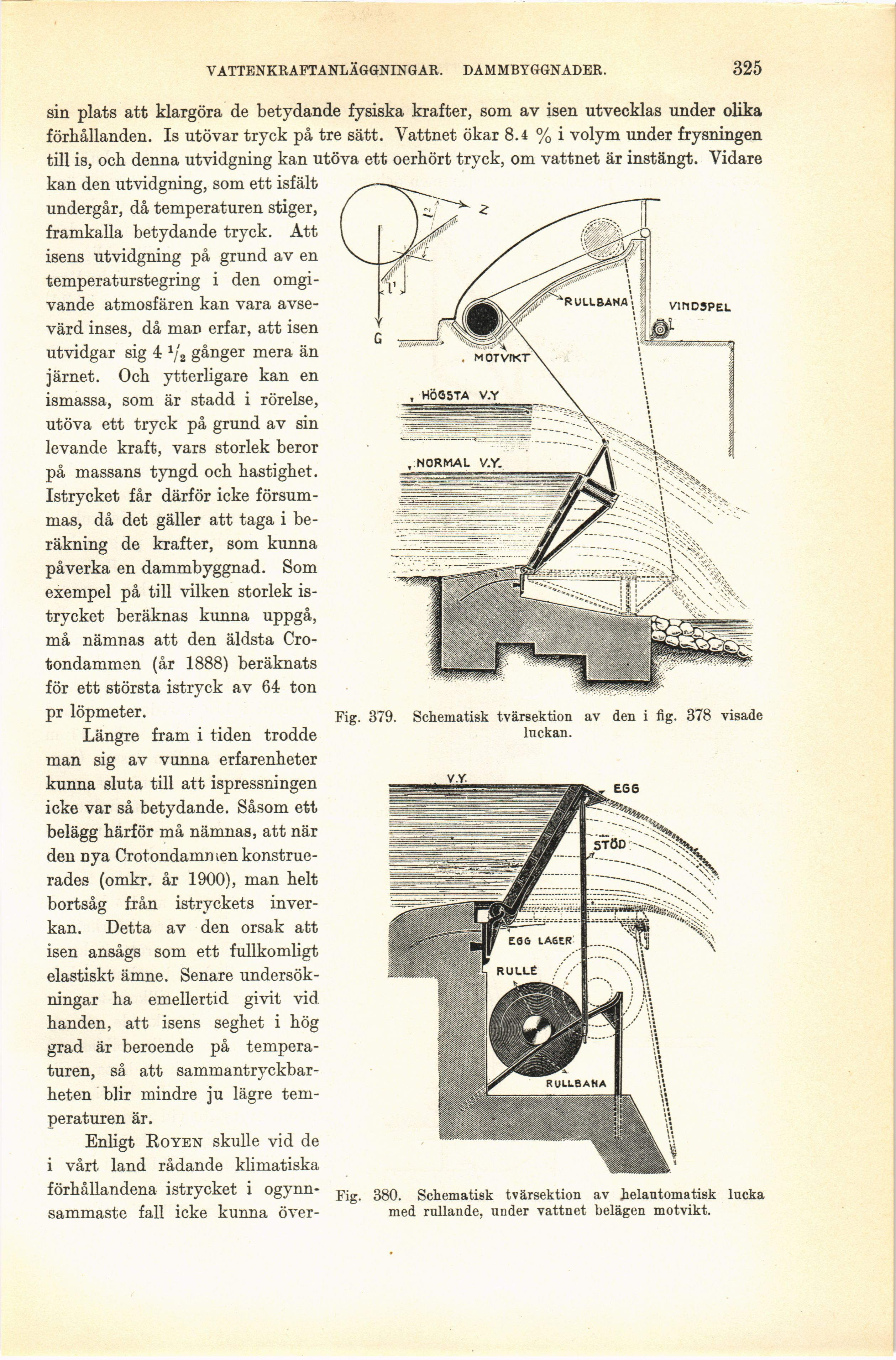

Fig. 379. Schematisk tvärsektion av den i fig. 378 visade
luckan.
sin plats att klargöra de betydande fysiska krafter, som av isen utvecklas under olika
förhållanden. Is utövar tryck på tre sätt. Vattnet ökar 8.4 % i volym under frysningen
till is, och denna utvidgning kan utöva ett oerhört tryck, om vattnet är instängt. Vidare
kan den utvidgning, som ett isfält
undergår, då temperaturen stiger,
framkalla betydande tryck. Att
isens utvidgning på grund av en
temperaturstegring i den
omgivande atmosfären kan vara
avsevärd inses, då man erfar, att isen
utvidgar sig 4 Va gånger mera än
järnet. Och ytterligare kan en
ismassa, som är stadd i rörelse,
utöva ett tryck på grund av sin
levande kraft, vars storlek beror
på massans tyngd och hastighet.
Istrycket får därför icke
försummas, då det gäller att taga i
beräkning de krafter, som kunna
påverka en dammbyggnad. Som
exempel på till vilken storlek
is-trycket beräknas kunna uppgå,
må nämnas att den äldsta
Cro-tondammen (år 1888) beräknats
för ett största istryck av 64 ton
pr löpmeter.
Längre fram i tiden trodde
man sig av vunna erfarenheter
kunna sluta till att ispressningen
icke var så betydande. Såsom ett
belägg härför må nämnas, att när
den nya Crotondammen
konstruerades (omkr. år 1900), man helt
bortsåg från istryckets
inverkan. Detta av den orsak att
isen ansågs som ett fullkomligt
elastiskt ämne. Senare
undersökningar ha emellertid givit vid
handen, att isens seghet i hög
grad är beroende på
temperaturen, så att
sammantryckbar-heten blir mindre ju lägre
temperaturen är.
Enligt Royen skulle vid de
i vårt land rådande klimatiska
förhållandena istrycket i
ogynnsammaste fall icke kunna över-
Fig. 380. Schematisk tvärsektion av helautomatisk lucka
med rullande, under vattnet belägen motvikt.
