VATTENLEDNINGAR. PUMPVERK.
239

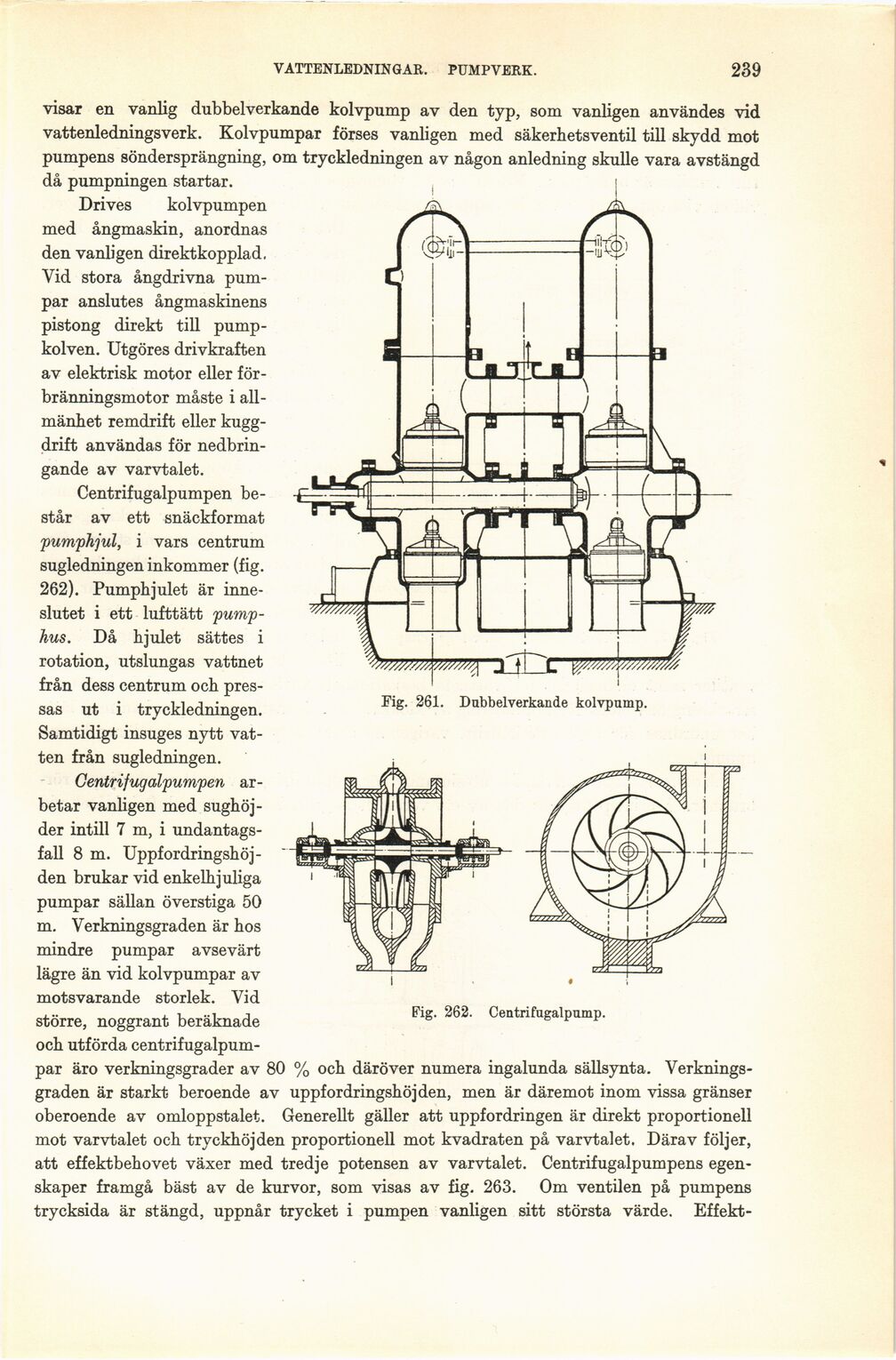

Fig. 261. Dubbelverkande kolvpump.
visar en vanlig dubbelverkande kolvpump av den typ, som vanligen användes vid
vattenledningsverk. Kolvpumpar förses vanligen med säkerhetsventil till skydd mot
pumpens söndersprängning, om tryckledningen av någon anledning skulle vara avstängd
då pumpningen startar.
Drives kolvpumpen
med ångmaskin, anordnas
den vanligen direktkopplad.
Vid stora ångdrivna
pumpar anslutes ångmaskinens
pistong direkt till
pump-kolven. Utgöres drivkraften
av elektrisk motor eller
förbränningsmotor måste i
allmänhet remdrift eller
kugg-drift användas för
nedbringande av varvtalet.
Centrifugalpumpen
består av ett snäckformat
pumphjul, i vars centrum
sugledningen inkommer (fig.
262). Pumphjulet är
inneslutet i ett lufttätt
pumphus. Då hjulet sättes i
rotation, utslungas vattnet
från dess centrum och
pressas ut i tryckledningen.
Samtidigt insuges nytt
vatten från sugledningen.
Centrifugalpumpen
arbetar vanligen med
sughöj-der intill 7 m, i
undantagsfall 8 m.
Uppfordringshöj-den brukar vid enkelhjuliga
pumpar sällan överstiga 50
m. Verkningsgraden är hos
mindre pumpar avsevärt
lägre än vid kolvpumpar av
motsvarande storlek. Vid
större, noggrant beräknade
och utförda centrifugalpum-
par äro verkningsgrader av 80 % och däröver numera ingalunda sällsynta.
Verkningsgraden är starkt beroende av uppfordringshöjden, men är däremot inom vissa gränser
oberoende av omloppstalet. Generellt gäller att uppfordringen är direkt proportionell
mot varvtalet och tryckhöjden proportionell mot kvadraten på varvtalet. Därav följer,
att effektbehovet växer med tredje potensen av varvtalet. Centrifugalpumpens
egenskaper framgå bäst av de kurvor, som visas av fig. 263. Om ventilen på pumpens
trycksida är stängd, uppnår trycket i pumpen vanligen sitt största värde. Effekt-
Fig. 262. Centrifugalpump.
