236
VATTENBYGGNADER.
faller i saltsyra och fritt syre, vilket förstör i vattnet befintliga organiska
ämnen.
Vid atmosfärstryck är kloren en gas av svagt gröngul färg och med stickande lukt.
Genom tryck låter den sig lätt förtätas till en vätska, som, om den är fullkomligt
vattenfri, är relativt indifferent och låter sig förvaras i behållare av järn. Kloren försäljes
därför i flytande form i ståltuber. Trycket i tuberna varierar med temperaturen, men
brukar ej överstiga 10 atm.

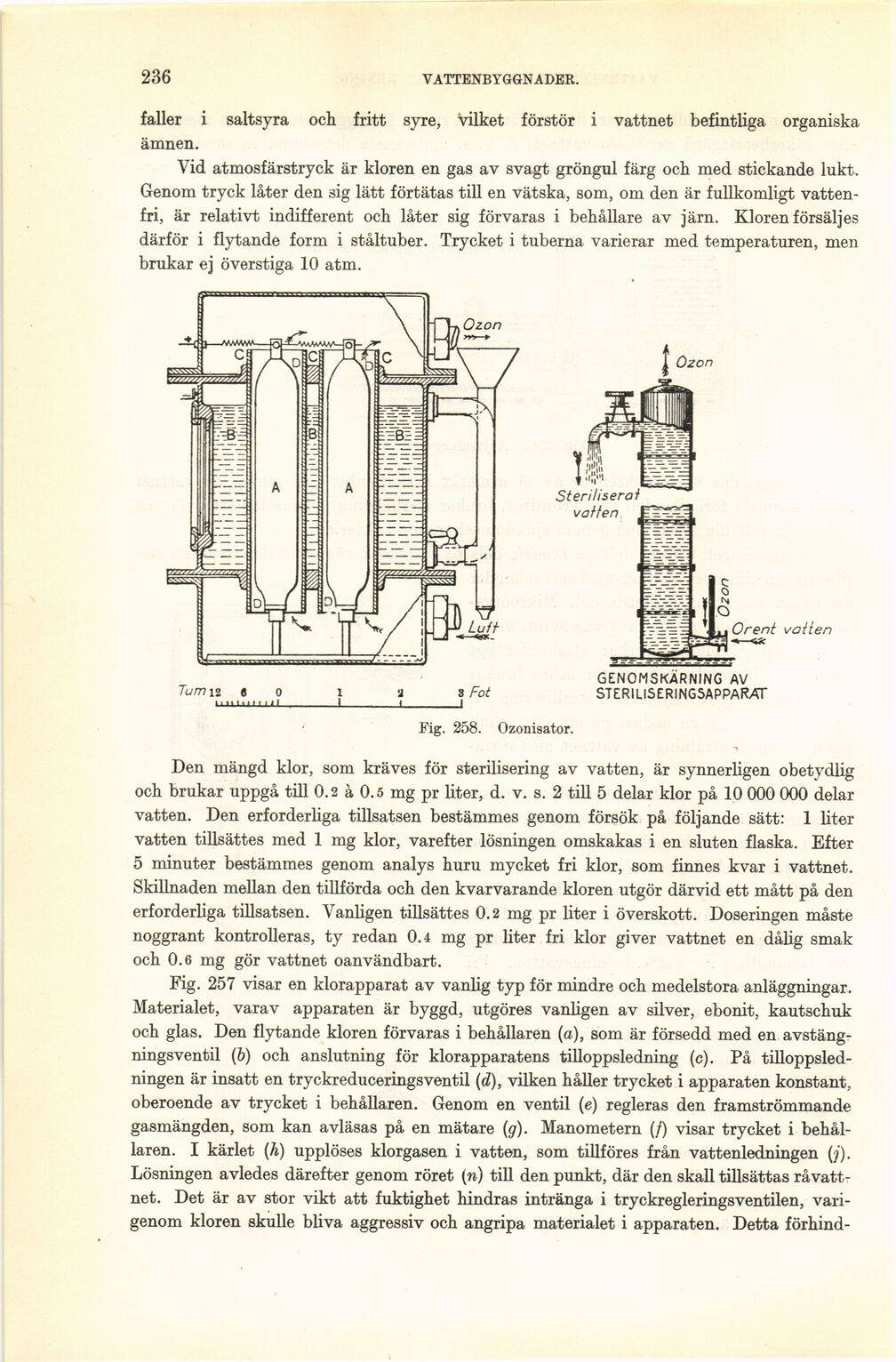

Fig. 258. Ozonisator.
GENOMSKÄRNING AV
STERILISERING5APPARÄT
Den mängd klor, som kräves för sterilisering av vatten, är synnerligen obetydlig
och brukar uppgå till 0.2 å 0.5 mg pr liter, d. v. s. 2 till 5 delar klor på 10 000 000 delar
vatten. Den erforderliga tillsatsen bestämmes genom försök på följande sätt: 1 liter
vatten tillsättes med 1 mg klor, varefter lösningen omskakas i en sluten flaska. Efter
5 minuter bestämmes genom analys huru mycket fri klor, som finnes kvar i vattnet.
Skillnaden mellan den tillförda och den kvarvarande kloren utgör därvid ett mått på den
erforderliga tillsatsen. Vanligen tillsättes 0.2 mg pr liter i överskott. Doseringen måste
noggrant kontrolleras, ty redan 0.4 mg pr liter fri klor giver vattnet en dålig smak
och 0.6 mg gör vattnet oanvändbart.
Fig. 257 visar en klorapparat av vanlig typ för mindre och medelstora anläggningar.
Materialet, varav apparaten är byggd, utgöres vanligen av silver, ebonit, kautschuk
och glas. Den flytande kloren förvaras i behållaren (a), som är försedd med en
avstäng-ningsventil (&) och anslutning för klorapparatens tilloppsledning (c). På
tilloppsled-ningen är insatt en tryckreduceringsventil (d), vilken håller trycket i apparaten konstant,
oberoende av trycket i behållaren. Genom en ventil (e) regleras den framströmmande
gasmängden, som kan avläsas på en mätare (g). Manometern (/) visar trycket i
behållaren. I kärlet (A) upplöses klorgasen i vatten, som tillföres från vattenledningen (j).
Lösningen avledes därefter genom röret (n) till den punkt, där den skall tillsättas rå
vattnet. Det är av stor vikt att fuktighet hindras intränga i tryckregleringsventilen,
varigenom kloren skulle bliva aggressiv och angripa materialet i apparaten. Detta
förhind
