732
VAPENTEKNIK.
De enkelverkande armeringsinrättningarna bestå samtliga av en fjäderåverkad
kolv, som av en smältsprint av socker eller annat i vatten lätt lösligt ämne hålles ute
(resp, inne) och som, då sprinten smält, av fjädern föres i annat läge, där den då
antingen sluter en elektrisk
kontakt eller åverkar en hävarm
eller på annat sätt gör, att
av-fyrningsinrättningen blir satt i
stånd att verka. Metoden
framställes schematiskt i fig. 1269
och 1270. I fig. 1269 hålles,
tändkolven skild från
sprängrö-ret till dess smältsprinten smält
då den faller ned i sitt för
tänd-ning avsedda läge.
Av enkelverkande
desarme-ringsapparater är den tyska
den mest bekanta. Då minan
sliter sin ankartross dragés
sprängröret ur minan
förmedelst en knip are, som sitter på
ankartrossen och medelst en kätting är förenad med sprängröret, se fig. 1271.
De dubbelverkande armerings- och desarmeringsinrättningarna arbeta med
antingen vattentryck eller flytkraft samt en fjäder såsom motkraft. Då vattentryck
användes för avfyrning användes flytkraft för armering och tvärtom. Vid elektrisk
av-fyrning kan man välja armeringsmetod efter behag. Även detta slags
armeringsinrätt-ningar kombineras även här i allmänhet med en smältsprint, i avsikt att minan skall
förbliva ofarlig till dess fällningsfartygen kommit på ofarlig distans. Exempel på
dubbelverkande armerings- och
des-armeringsinrättningar givas i fig.
1268,1272,1273.1 den i fig. 1268
framställda minan måste
ankartrossen draga ned
desarmerings-ringen innan tändstiftsbygeln
kan få tillräcklig rörelse nedåt
för att tändstiftet skall nå
tänd-hatten. I fig. 1272 brytes och
slu-tes avfyrningsledningen av en av
fjäderkraft och flytkraft
åver-kad dragstång. I fig. 1273
tryc-kes sprängröret av vattentrycket
in i sitt läge i tändladdningen
och utdrages åter av fjädrar
när vattentrycket försvinner.
Beträffande sagda inrättningars pålitlighet gäller vad som sagts under
avfyrnings-inrättningar, att flytkraften är den lämpligaste, enär den är så stor, att den möjliggör
användandet av en kraftig desarmeringsfjäder såsom motvikt.
Tidsdesarmering användes, då man önskar, att en minering efter en viss förut
be

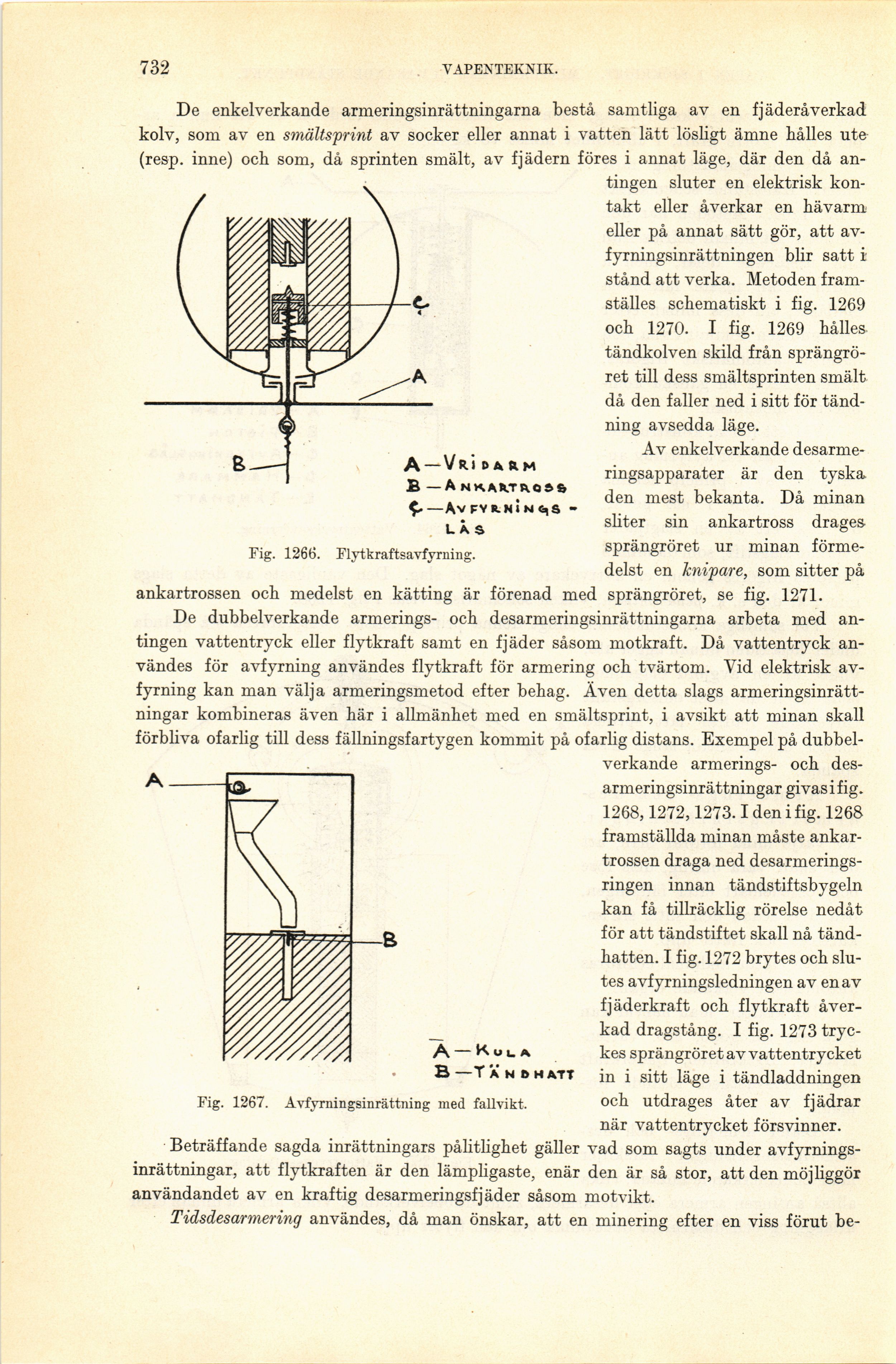

Fig. 1266. Flytkraftsavfvrning.
Fig. 1267. Avfyrningsinrättning med fallvikt.
