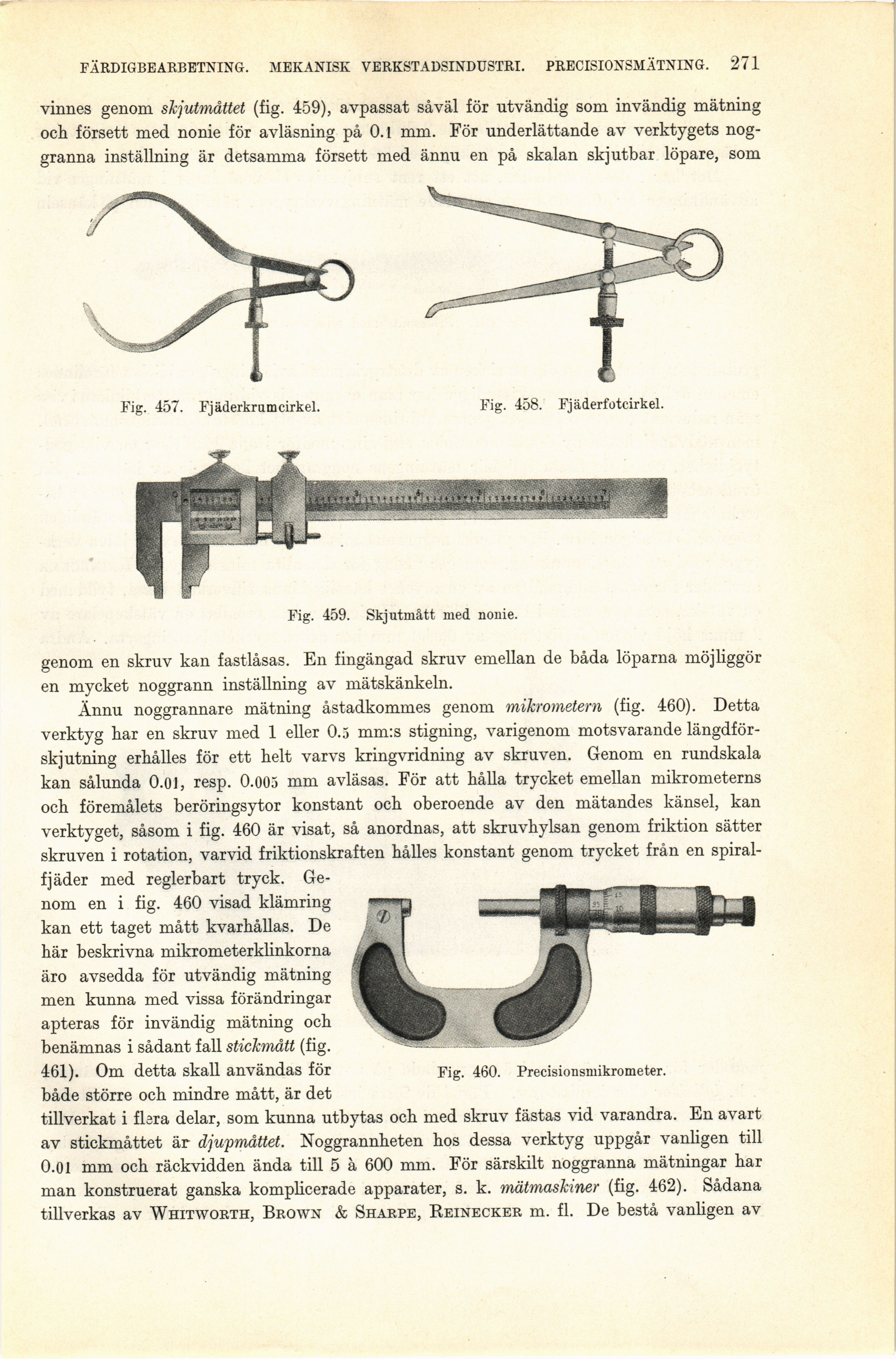

FÄRDIGBEARBETNING. MEKANISK VERKSTADSINDUSTRI. PRECISIONSMÄTNING. 271
vinnes genom skjutmåttet (fig. 459), avpassat såväl för utvändig som invändig mätning
och försett med nonie för avläsning på 0.1 mm. För underlättande av verktygets
noggranna inställning är detsamma försett med ännu en på skalan skj utbar löpare, som
Fig. 457. Fjäderkrum cirkel.
Fig. 458. Fjäderfotcirkel.
Fig. 459. Skjutmått med nonie.
genom en skruv kan fastlåsas. En fingängad skruv emellan de båda löparna möjliggör
en mycket noggrann inställning av mätskänkeln.
Ännu noggrannare mätning åstadkommes genom mikrometern (fig. 460). Detta
verktyg har en skruv med 1 eller 0.5 mm:s stigning, varigenom motsvarande
längdförskjutning erhålles för ett helt varvs kringvridning av skruven. Genom en rundskala
kan sålunda 0.01, resp. 0.005 mm avläsas. För att hålla trycket emellan mikrometerns
och föremålets beröringsytor konstant och oberoende av den mätandes känsel, kan
verktyget, såsom i fig. 460 är visat, så anordnas, att skruvhylsan genom friktion sätter
skruven i rotation, varvid friktionskraften hålles konstant genom trycket från en
spiralfjäder med reglerbart tryck.
Genom en i fig. 460 visad klämring
kan ett taget mått kvarhållas. De
här beskrivna mikrometerklinkorna
äro avsedda för utvändig mätning
men kunna med vissa förändringar
apteras för invändig mätning och
benämnas i sådant fall stickmått (fig.
461). Om detta skall användas för
både större och mindre mått, är det
tillverkat i flera delar, som kunna utbytas och med skruv fästas vid varandra. En avart
av stickmåttet är djupmåttet. Noggrannheten hos dessa verktyg uppgår vanligen till
0.01 mm och räckvidden ända till 5 å 600 mm. För särskilt noggranna mätningar har
man konstruerat ganska komplicerade apparater, s. k. mätmaskiner (fig. 462). Sådana
tillverkas av Whitworth, Brown & Sharpe, Reinecker m. fl. De bestå vanligen av
Fig. 460. Precisionsnrikrometer.
