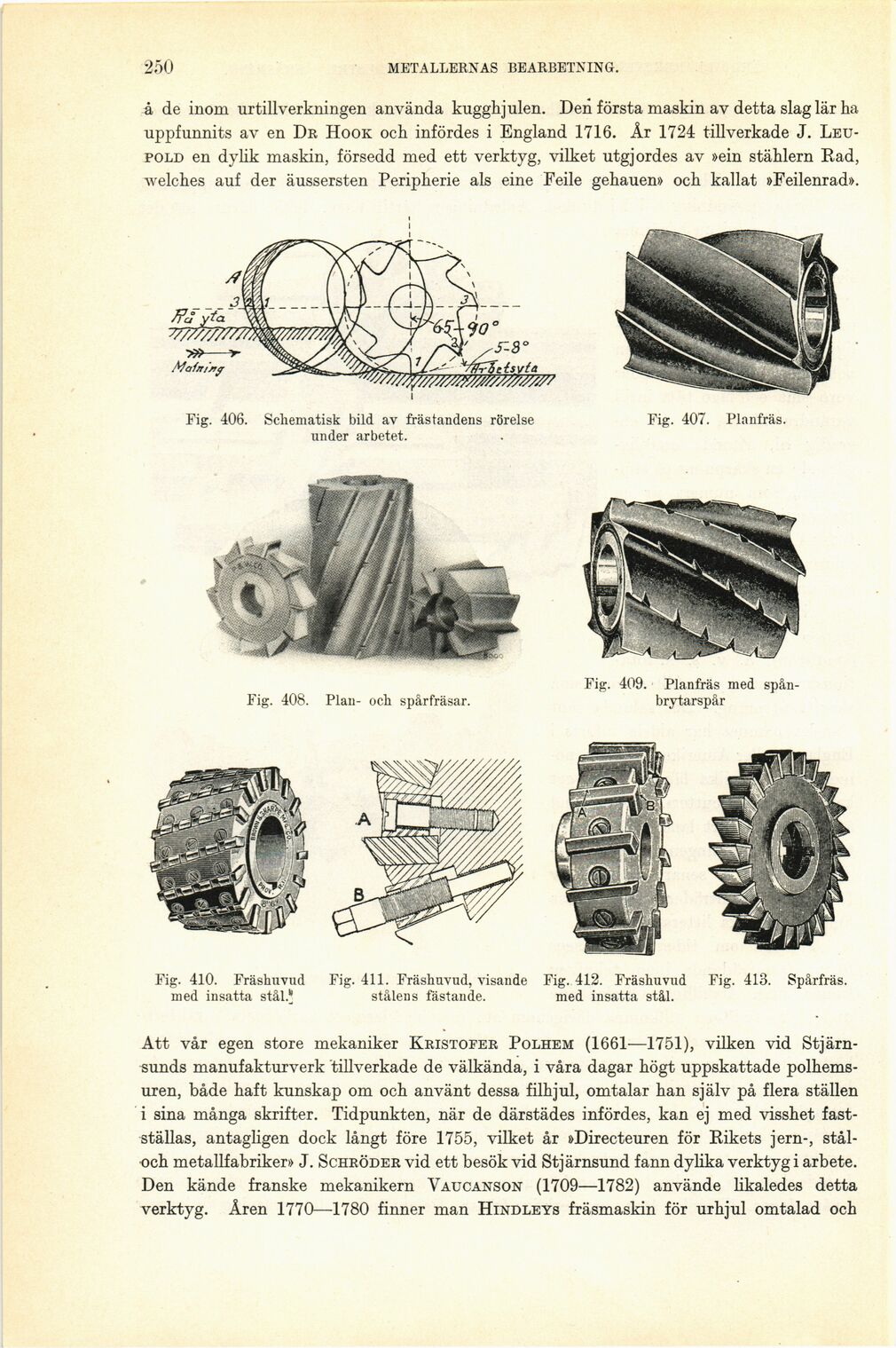

250
METALLERNAS BEARBETNING.
å de inom urtillverkningen använda kugghjulen. Den första maskin av detta slag lär ha
uppfunnits av en Dr Hook och infördes i England 1716. År 1724 tillverkade J.
Leu-pold en dylik maskin, försedd med ett verktyg, vilket utgjordes av »ein stählern Rad,
welches auf der äussersten Peripherie als eine Feile gehauen» och kallat »Feilenrad».
Fig. 406. Schematisk bild av fräs tandens rörelse
under arbetet.
Fig. 407. Planfräs.
Fig. 408. Plan- och spårfräsar.
Fig. 409. Planfräs med
spån-brytarspår
Fig. 410. Fräshuvud
med insatta stål?
Fig. 411. Fräshuvud, visande
stålens fästande.
Fig. 413. Spårfräs.
Att vår egen store mekaniker Kristofer Polhem (1661-—1751), vilken vid
Stjärnsunds manufakturverk tillverkade de välkända, i våra dagar högt uppskattade
polhems-uren, både haft kunskap om och använt dessa filhjul, omtalar han själv på flera ställen
i sina många skrifter. Tidpunkten, när de därstädes infördes, kan ej med visshet
fastställas, antagligen dock långt före 1755, vilket år »Directeuren för Rikets jern-,
stål-och metallfabriker» J. Schröder vid ett besök vid Stjärnsund fann dylika verktyg i arbete.
Den kände franske mekanikern Vaucanson (1709—1782) använde likaledes detta
verktyg. Åren 1770—-1780 finner man Hindleys fräsmaskin för urhjul omtalad och
Fig. 412. Fräshuvud
med insatta stål.
