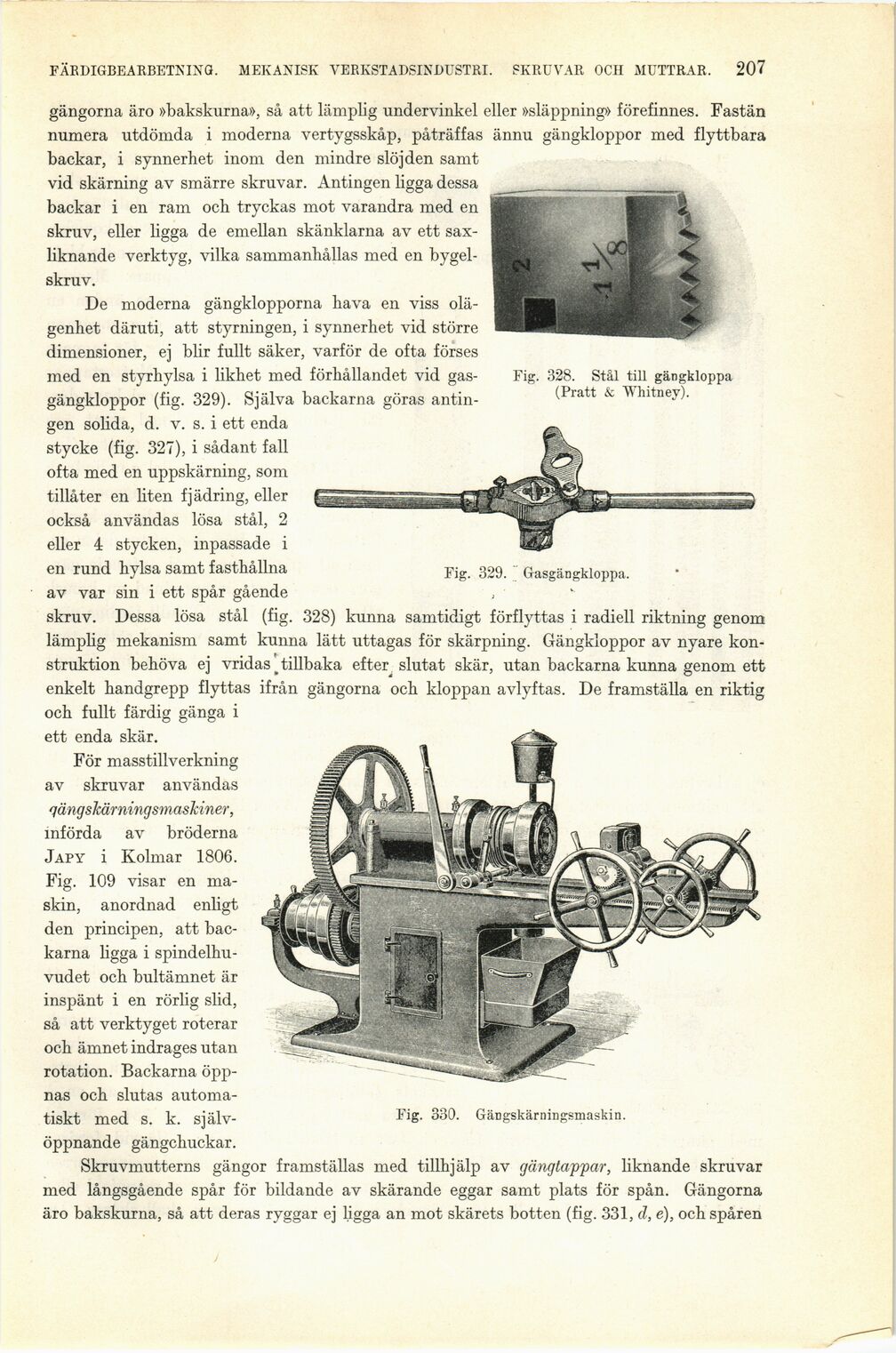

FÄRDIGBEARBETNING. MEKANISK VERKSTADSINDUSTRI. SKRUVAR OCH MUTTRAR. 207
gängorna äro »bakskurna», så att lämplig undervinkel eller »släppning» förefinnes. Fastän
numera utdömda i moderna vertygsskåp, påträffas ännu gängkloppor med flyttbara
backar, i synnerhet inom den mindre slöjden samt
vid skärning av smärre skruvar. Antingen ligga dessa
backar i en ram och tryckas mot varandra med en
skruv, eller ligga de emellan skänklarna av ett
sax-liknande verktyg, vilka sammanhållas med en
bygelskruv.
De moderna gängklopporna hava en viss
olägenhet däruti, att styrningen, i synnerhet vid större
dimensioner, ej blir fullt säker, varför de ofta förses
med en styrhylsa i likhet med förhållandet vid
gas-gängkloppor (fig. 329). Själva backarna göras
antingen solida, d. v. s. i ett enda
stycke (fig. 327), i sådant fall
ofta med en uppskärning, som
tillåter en liten fjädring, eller
också användas lösa stål, 2
eller 4 stycken, inpassade i
en rund hylsa samt fasthållna
av var sin i ett spår gående
skruv. Dessa lösa stål (fig. 328) kunna samtidigt förflyttas i radiell riktning genom
lämplig mekanism samt kunna lätt uttagas för skärpning. Gängkloppor av nyare
konstruktion behöva ej vridas. tillbaka efter slutat skär, utan backarna kunna genom ett
enkelt handgrepp flyttas ifrån gängorna och kloppan avlyftas. De framställa en riktig
och fullt färdig gänga i
ett enda skär.
För masstillverkning
av skruvar användas
gängskärnin gsmaskiner,
införda av bröderna
Japy i Kolmar 1806.
Fig. 109 visar en
maskin, anordnad enligt
den principen, att
backarna ligga i
spindelhuvudet och bultämnet är
inspänt i en rörlig slid,
så att verktyget roterar
och ämnet indrages utan
rotation. Backarna
öppnas och slutas
automatiskt med s. k.
självöppnande gängchuckar.
Skruvmutterns gängor framställas med tillhjälp av gängtappar, liknande skruvar
med långsgående spår för bildande av skärande eggar samt plats för spån. Gängorna
äro bakskurna, så att deras ryggar ej ligga an mot skärets botten (fig. 331, d, e), och spåren
Fig. 328. Stål till gängkloppa
(Pratt & Whitney).
Fig. 329. Gasgängkloppa.
Fig. 330. Gängskärningsmaskin.
