1022

DE LÅGA TEMPERATURERNAS TEKNIK.

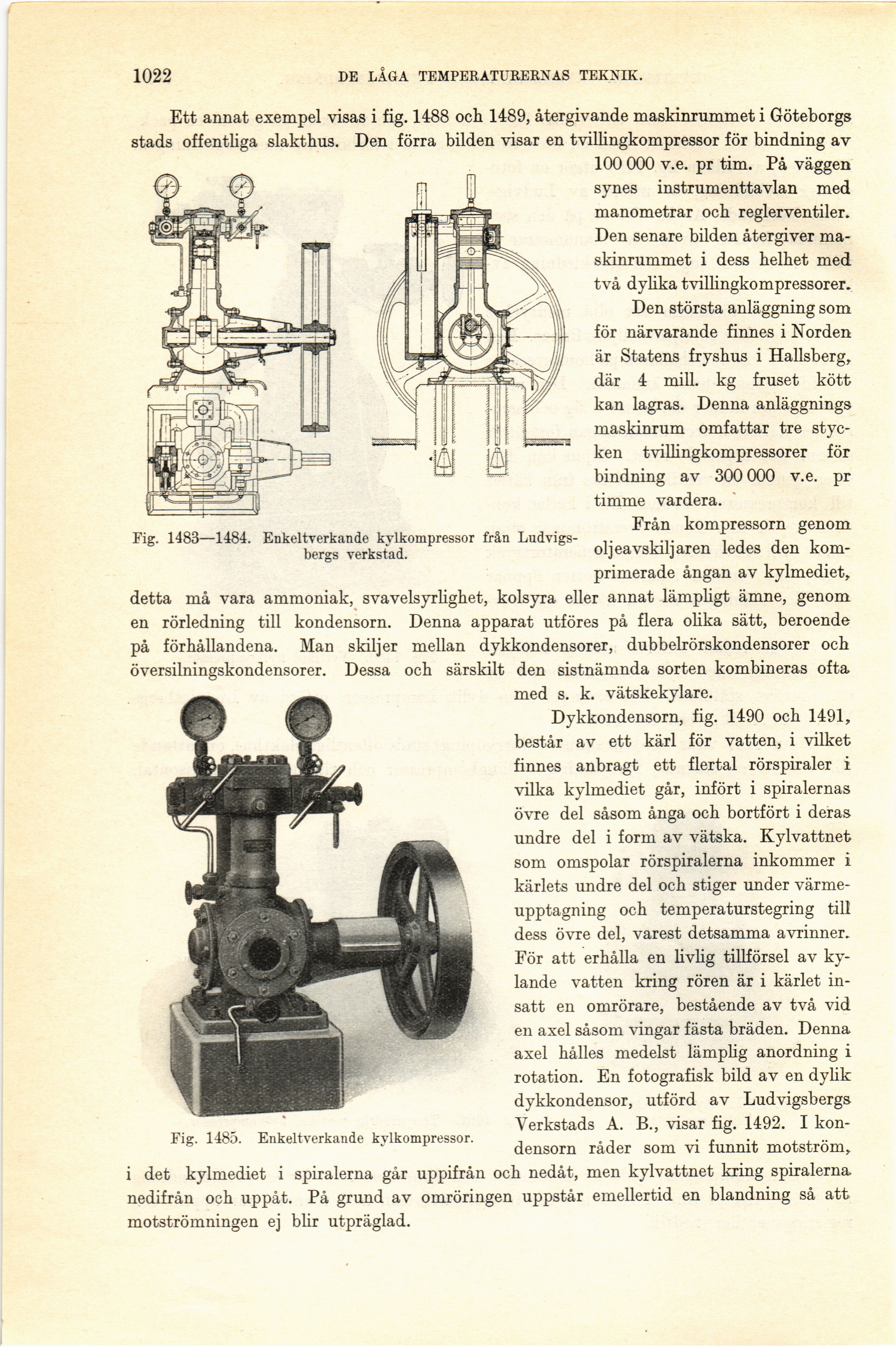

Fig. 1483—1484. Enkeltverkande kylkompressor från
Ludvigsbergs verkstad.

Fig. 1485. Enkeltverkande kylkompressor.

Ett annat exempel visas i fig. 1488 och 1489, återgivande maskinrummet i Göteborgs
stads offentliga slakthus. Den förra bilden visar en tvillingkompressor för bindning av
100 000 v.e. pr tim. På väggen
synes instrumenttavlan med
manometrar och reglerventiler.
Den senare bilden återgiver
maskinrummet i dess helhet med
två dylika tvillingkompressorer.

Den största anläggning som
för närvarande finnes i Norden
är Statens fryshus i Hallsberg,
där 4 mill. kg fruset kött
kan lagras. Denna anläggnings
maskinrum omfattar tre
stycken tvillingkompressorer för
bindning av 300 000 v.e. pr
timme vardera.

Från kompressorn genom
oljeavskiljaren ledes den
komprimerade ångan av kylmediet,

detta må vara ammoniak, svavelsyrlighet, kolsyra eller annat lämpligt ämne, genom
en rörledning till kondensorn. Denna apparat utföres på flera olika sätt, beroende
på förhållandena. Man skiljer mellan dykkondensorer, dubbelrörskondensorer och
översilningskondensorer. Dessa och särskilt den sistnämnda sorten kombineras ofta
med s. k. vätskekylare.

Dykkondensorn, fig. 1490 och 1491,
består av ett kärl för vatten, i vilket
finnes anbragt ett flertal rörspiraler i
vilka kylmediet går, infört i spiralernas
övre del såsom ånga och bortfört i deras
undre del i form av vätska. Kylvattnet
som omspolar rörspiralerna inkommer i
kärlets undre del och stiger under
värmeupptagning och temperaturstegring till
dess övre del, varest detsamma avrinner.
För att erhålla en livlig tillförsel av
kylande vatten kring rören är i kärlet
insatt en omrörare, bestående av två vid
en axel såsom vingar fästa bräden. Denna
axel hålles medelst lämplig anordning i
rotation. En fotografisk bild av en dylik
dykkondensor, utförd av Ludvigsbergs
Verkstads A. B., visar fig. 1492. I
kondensorn råder som vi funnit motström,

i det kylmediet i spiralerna går uppifrån och nedåt, men kylvattnet kring spiralerna
nedifrån och uppåt. På grund av omröringen uppstår emellertid en blandning så att
motströmningen ej blir utpräglad.
