BLÅSMASKINER, LUFTPUMPAR OCH KOMPRESSORER.
Fig. 1382 och 1383 visa en år 1844 av Maschineneabrik Wetter byggd
biåsmaskin driven med vattenhjul. Vi behöva icke fästa uppmärksamheten vid dess primitiva
byggnadssätt. Huru stor är ej utvecklingen från denna maskin till den Woolfska
blås-maskinen, driven av ångmaskin, som återgives i fig. 1384, tillverkad av samma fabrik
i början av 1870-talet. Men efter denna tid går utvecklingen med stormsteg. Fig. 1385
och 1386 visa en alltjämt av samma fabrik år 1883 byggd masugnsblåsmaskin med 2 250
mm cylinderdiameter och 1 700 mm slaglängd görande 25 varv pr minut.
Drivma-skineriet är en compoundångmaskin. Slutligen återgives i fig. 1387 och 1388 en alltjämt

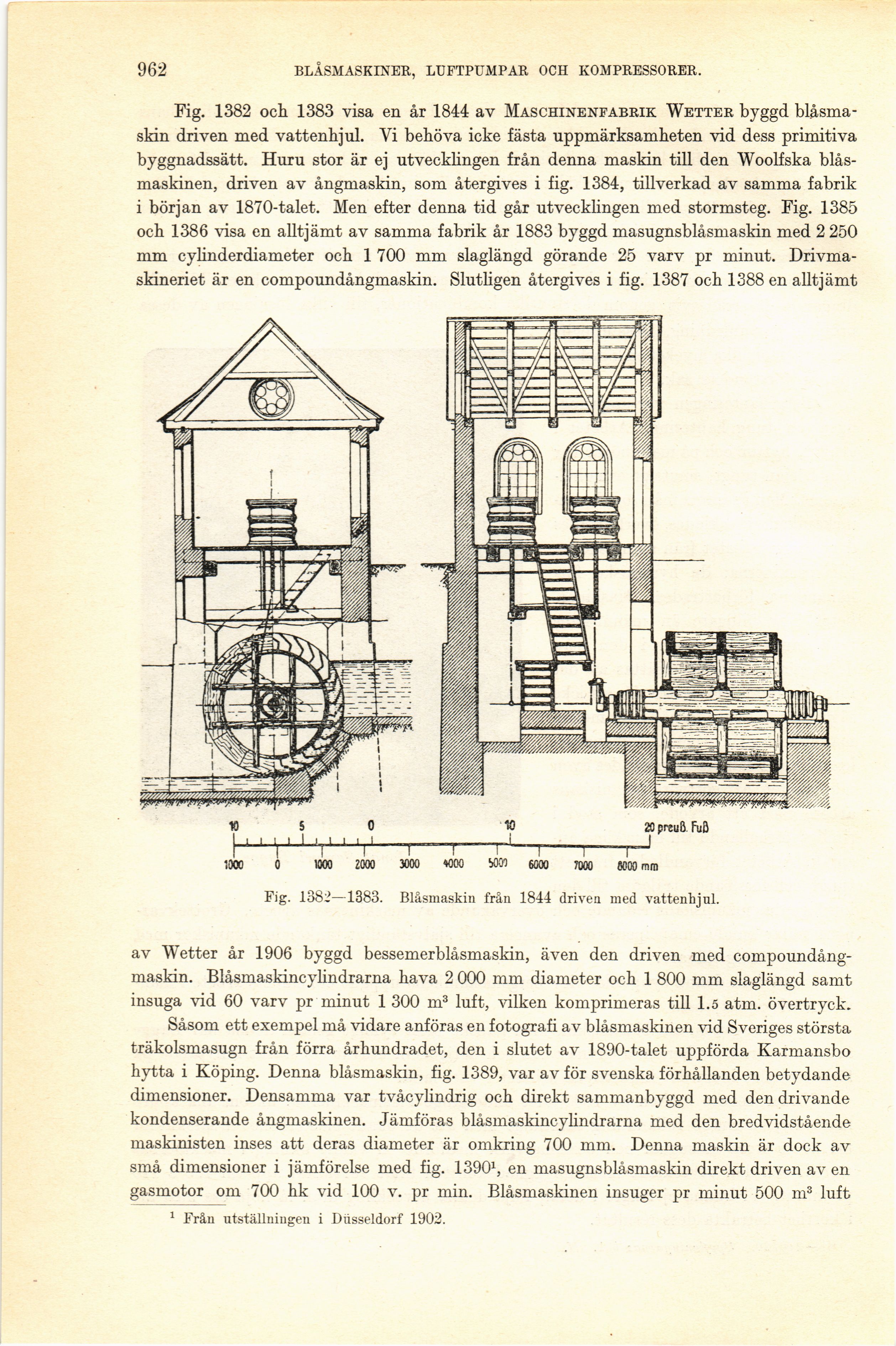

Fig. 1382—1383. Biåsmaskin från 1844 driven med vattenhjul.
av Wetter år 1906 byggd bessemerblåsmaskin, även den driven med
compoundångmaskin. Blåsmaskincylindrarna hava 2 000 mm diameter och 1 800 mm slaglängd samt
insuga vid 60 varv pr minut 1 300 m3 luft, vilken komprimeras till 1.5 atm. övertryck.
Såsom ett exempel må vidare anföras en fotografi av biåsmaskinen vid Sveriges största
träkolsmasugn från förra århundradet, den i slutet av 1890-talet uppförda Karmansbo
hytta i Köping. Denna biåsmaskin, fig. 1389, var av för svenska förhållanden betydande
dimensioner. Densamma var tvåcylindrig och direkt sammanbyggd med den drivande
kondenserande ångmaskinen. Jämföras blåsmaskincylindrarna med den bredvidstående
maskinisten inses att deras diameter är omkring 700 mm. Denna maskin är dock av
små dimensioner i jämförelse med fig. 13901, en masugnsblåsmaskin direkt driven av en
gasmotor om 700 hk vid 100 v. pr min. Biåsmaskinen insuger pr minut 500 m3 luft
1 Från utställningen i Düsseldorf 1902.
