UTNYTTJANDET AV FÖRBRÄNNINGSMOTORERNAS AVLOPPSVÄRME.
865
användas. För forcering av maskinen skall dessutom extraånga kunna alstras och
användas i maskinens ångdel. Genom röret M införes matarvatten, vilket först förvärmes
av förbränningsmotorns avloppsgaser, efter det dessa genomströmmat rören i
vatten-värmaren E. Matarvattnet ingår därefter i vattenvärmaren E och omspolar gasrören,
varvid det uppvärmes och delvis övergår i ånga. Det varma ångblandade vattnet går
därefter in i förbränningsmotorcylinderns kylmantel N, varest ytterligare värme
upptages, och passerar därefter genom röret O till ångpannans P vattenrum, varest
ång-blåsorna avskilja sig och samlas i ångpannans ångrum för att därifrån genom ledningen

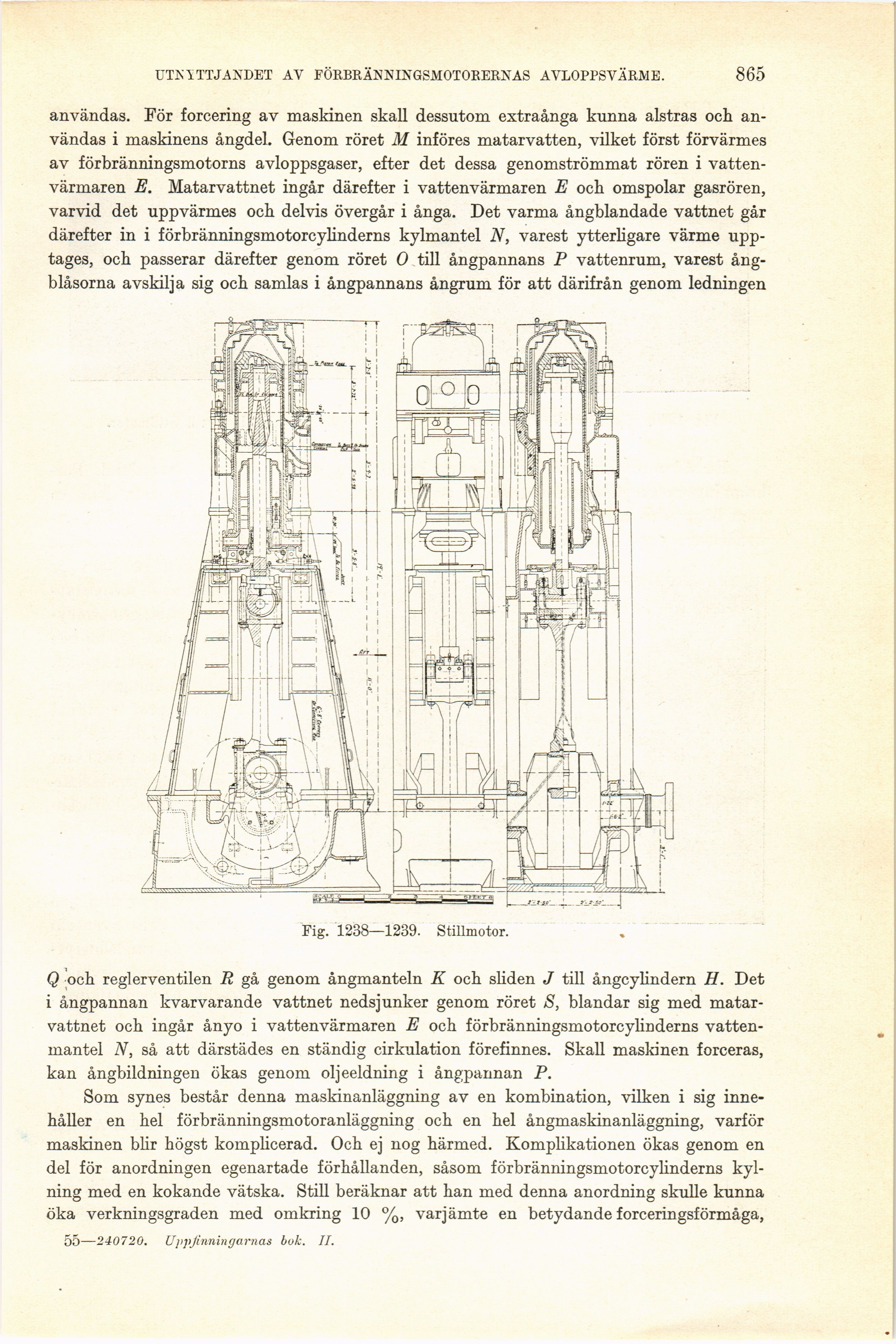

Fig. 1238—1239. Stillmotor.
Q och regi er ventilen R gå genom ångmanteln K och sliden J till ångcylindern H. Det
i ångpannan kvarvarande vattnet nedsjunker genom röret S, blandar sig med
matarvattnet och ingår ånyo i vattenvärmaren E och förbränningsmotorcylinderns
vattenmantel N, så att därstädes en ständig cirkulation förefinnes. Skall maskinen forceras,
kan ångbildningen ökas genom oljeeldning i ångpannan P.
Som synes består denna maskinanläggning av en kombination, vilken i sig
innehåller en hel förbränningsmotoranläggning och en hel ångmaskinanläggning, varför
maskinen blir högst komplicerad. Och ej nog härmed. Komplikationen ökas genom en
del för anordningen egenartade förhållanden, såsom förbränningsmotorcylinderns
kyl-ning med en kokande vätska. Still beräknar att han med denna anordning skulle kunna
öka verkningsgraden med omkring 10 %, varjämte en betydande forceringsförmåga,
55—240720. Uppfinningarnas bok. II.
