MASUGNSGAS- OCH KOKSUGNSGASMOTORER. ANLÄGGNINGAR.
761

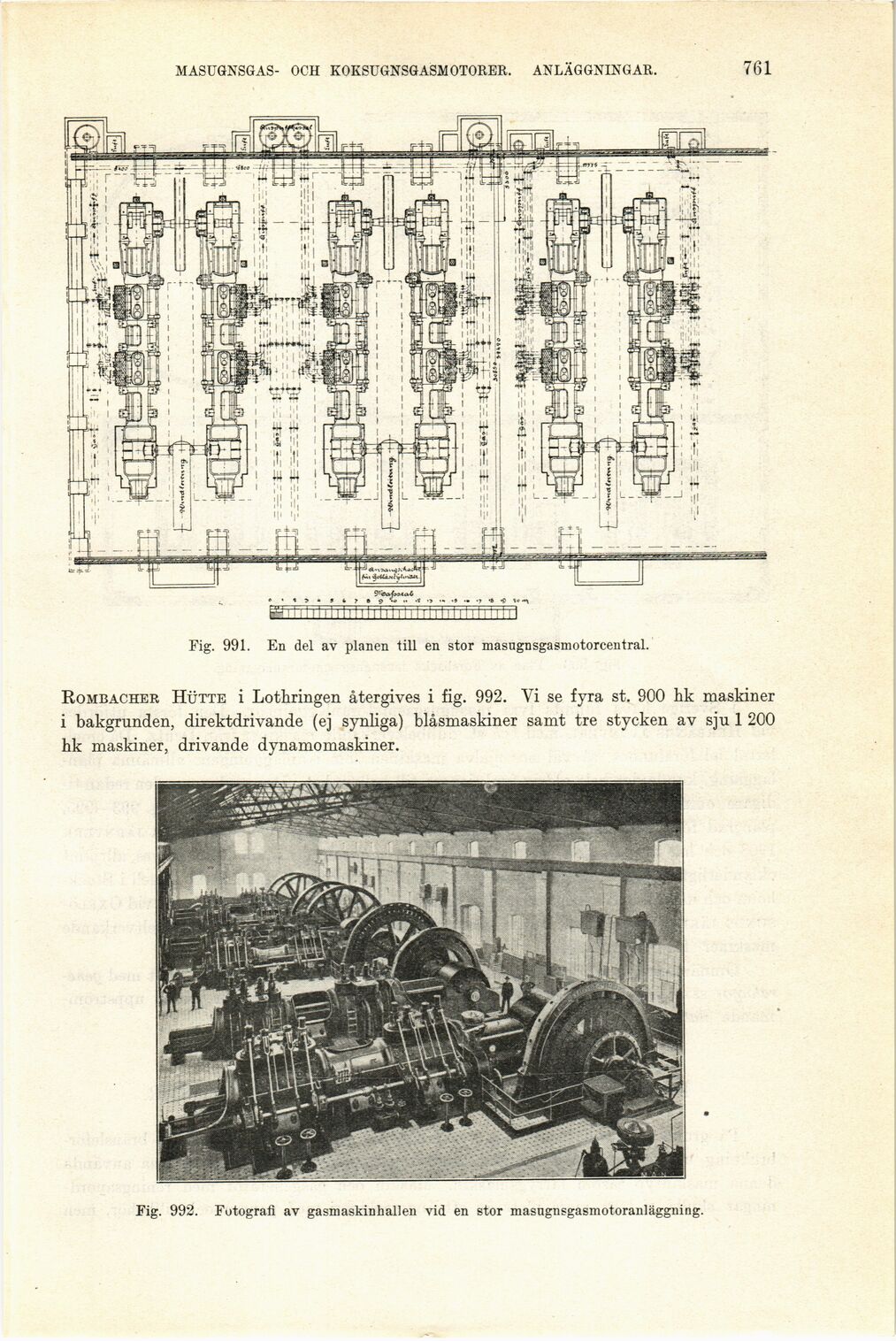

Fig. 991. En del av planen till en stor masugnsgasmotorcentral.
Rombacher Hütte i Lothringen återgives i fig. 992. Vi se fyra st. 900 hk maskiner
i bakgrunden, direktdrivande (ej synliga) biåsmaskiner samt tre stycken av sju 1 200
hk maskiner, drivande dynamo maskiner.
Fig. 992. Fotografi av gasmaskinhallen vid en stor masugnsgasmotoranläggning.
