STRÄVANDEN UNDER 1880—1890-TALEN. KONSTRUKTION.
711
avskilde kol, försmutsade maskinen och förorsakade driftstörningar. Man måste därför
söka sig fram på andra vägar. Så småningom fann man att om fotogenen sönderdelades i
ett fint pulver med hjälp av en »spridare» och i detta tillstånd blandades med
förbrän-ningsluften samt tillsammans med denna underkastades en kraftig uppvärmning,
erhölls en blandning, med vilken en regelbunden drift var möjlig.
Den första fullt användbara fotogenmotorn utsläpptes i marknaden omkring 1885.
Densamma var konstruerad avPriestmanBrothers iHull. Dess förgasareanordning
framgår av fig. 899 och 900, varest den övre bilden är horisontal- och den undre vertikalsektion.
Denna förgasareanordning bestod av en större behållare A, placerad i ramverket under
den horisontella maskinen. Behållaren var, med undantag för bottnen, dubbelväggig.
För maskinens igångsättning uppvärmdes behållaren med ett par lampor, vilka voro
placerade under densamma. Var maskinen väl i gång hölls densamma varm av
avlopps-gaserna från motorn. Dessa gingo från avloppsventilen till röret B, omspolade
behållaren A och bortgingo genom röret C. I behållaren A förgasades fotogenen tillsammans
med luft och gick genom röret
D till motorns
insugningsven-til. Tillförseln av fotogen och
luft till
förgasningsanordnin-gen försiggick på följande
sätt: Från en fotogenbehållare
fördes fotogenen genom ett rör
in i tilloppsledningen E,
genom kranen F till munstycket
G. Fotogenbehållaren var
lufttätt sluten och en liten
av motorn driven luftpump
inpumpade tryckluft i
fotogenkärlet, så att ett visst
luftövertryck alltid förefanns
över fotogenytan. Från samma pump infördes även tryckluft i rummet H. Denna
tryckluft medryckte fotogenen i munstycket G och sönderslet därvid fotogenen till ett fint
oljedamm. Samtidigt insögs luft genom ventilen J och hålen K, varigenom fotogenstoftet
blandades med förbränningsluften. Vid blandningens passage genom den varma
för-gasningskammaren erhölls en gasluftblandning, vilken, insugen i motorcylindern, lät
antända sig och förbrann explosionsartat efter kompressionen. Vid ett av prof. Un WIN
1891 utfört prov med denna maskin visade sig att dess kompression kunde hållas vid
3.46 kg/cm2 för amerikansk och 2.92 kg/cm2 för rysk fotogen. Förbränningstrycket var
resp. 11.6 och 10.4 kg/cm2. Effektiva medeltrycket uppgick till 3.75 resp. 2.90 kg/cm2.
Maskinen utvecklade omkring 7 eff. hk och förbrukade pr eff. hk och tim. 380 gr
amerikansk resp. 423 gr rysk fotogen.
Obetydligt senare konstruerade Capitaine en fotogenmotor, fig. 901. Vi iakttaga
cylindern A i vertikal anordning med luftinsugningsventilen B och avloppsventilen C.
Genom röret D dels inkommer fotogen från en av motorn driven bränslepump, dels
in-suges en liten kvantitet luft. Båda dessa ämnen insugas genom ventilen E, varvid
fotogenen vid passerandet av ventilen sönderslites till fint stoft av luften. Såväl
luftinlopps ventilen B som bränsle ventilen E äro självverkande och öppnas genom motorns
sugverkan. Fotogenen jämte spridningsluften inkommer genom ventilen E i den till

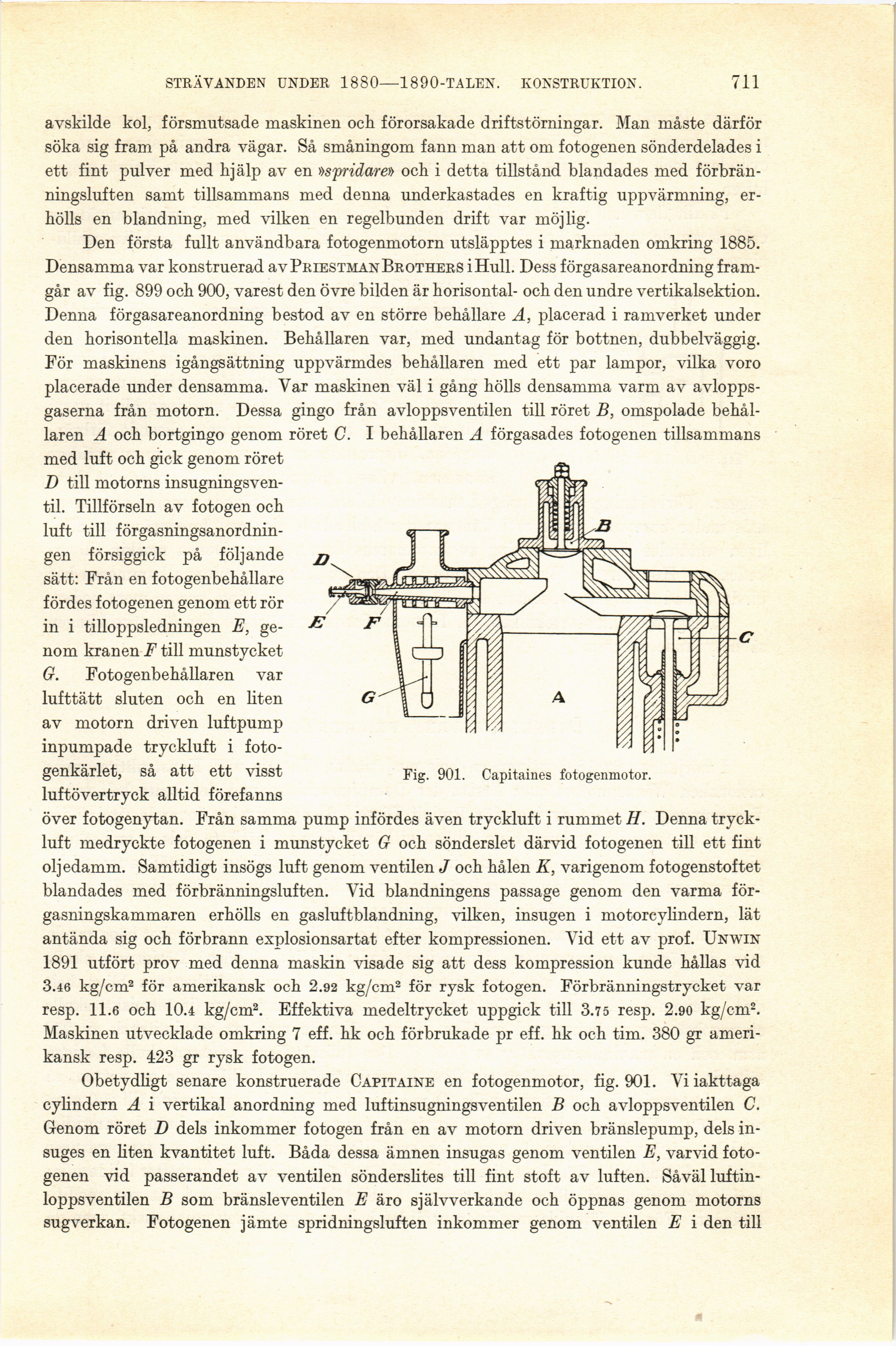

Fig. 901. Capitaines fotogenmotor.
