650
VARMLUFTSMA SKINEN.

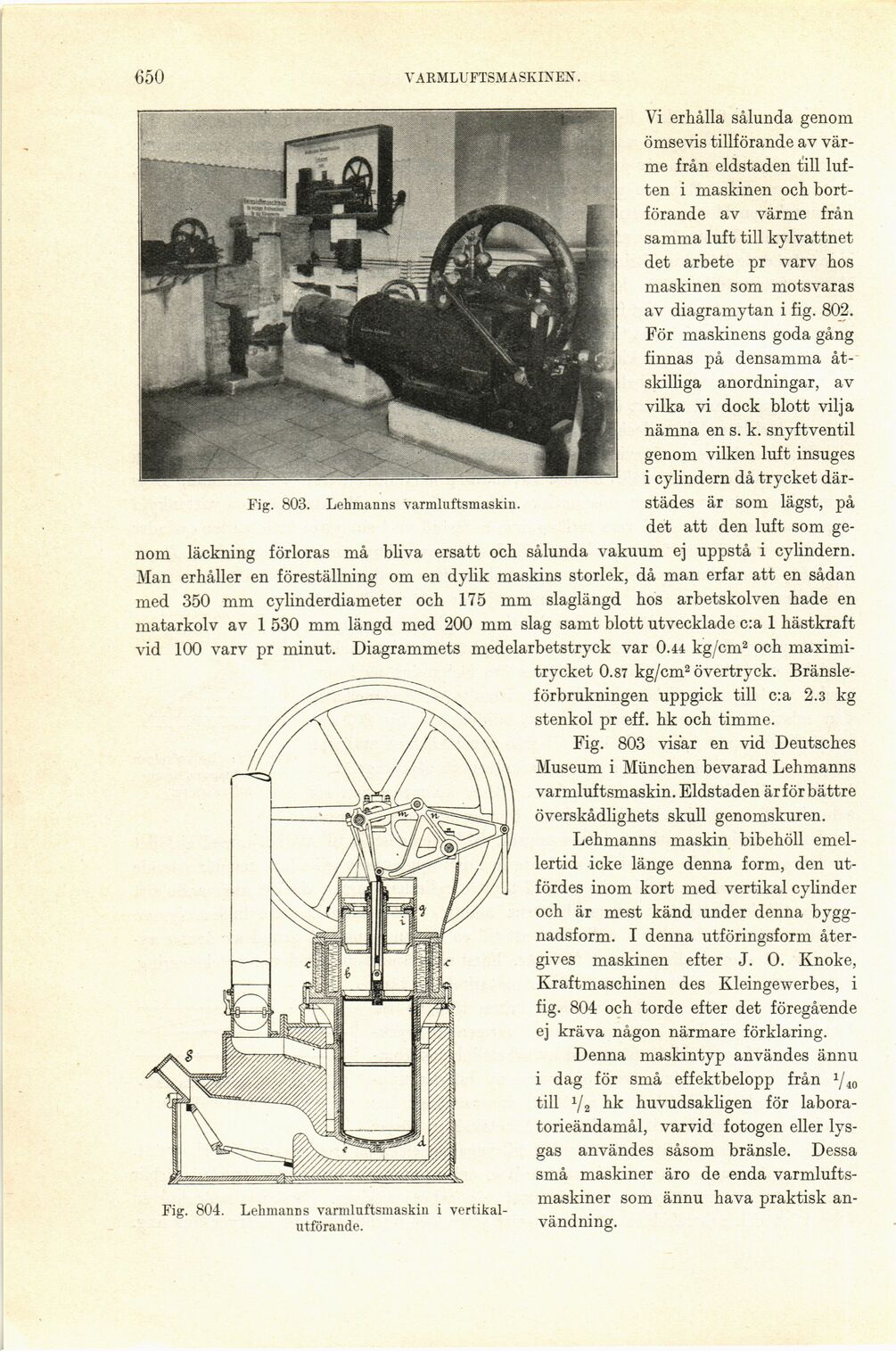

Fig. 803. Lehmanns varmluftsmaskin.
Fig. 804. Lehmanns varmluftsmaskin i
vertikalutförande.
Vi erhålla sålunda genom
ömsevis tillförande av
värme från eldstaden till
luften i maskinen och
bortförande av värme från
samma luft till kylvattnet
det arbete pr varv hos
maskinen som motsvaras
av diagramytan i fig. 802.
För maskinens goda gång
finnas på densamma
åtskilliga anordningar, av
vilka vi dock blott vilja
nämna en s. k. snyftventil
genom vilken luft insuges
i cylindern då trycket
därstädes är som lägst, på
det att den luft som
ge
nom läckning förloras må bliva ersatt och sålunda vakuum ej uppstå i cylindern.
Man erhåller en föreställning om en dylik maskins storlek, då man erfar att en sådan
med 350 mm cylinderdiameter och 175 mm slaglängd hos arbetskolven hade en
matarkolv av 1 530 mm längd med 200 mm slag samt blott utvecklade c:a 1 hästkraft
vid 100 varv pr minut. Diagrammets medelarbetstryck var 0.44 kg/cm2 och
maximi-trycket 0.87 kg/cm2 övertryck.
Bränsleförbrukningen uppgick till c:a 2.3 kg
stenkol pr eff. hk och timme.
Fig. 803 visar en vid Deutsches
Museum i München bevarad Lehmanns
varmluftsmaskin. Eldstaden är för bättre
överskådlighets skull genomskuren.
Lehmanns maskin bibehöll
emellertid icke länge denna form, den
utfördes inom kort med vertikal cylinder
och är mest känd under denna
byggnadsform. I denna utföringsform
återgives maskinen efter J. O. Knoke,
Kraftmaschinen des Kleingewerbes, i
fig. 804 och torde efter det föregående
ej kräva någon närmare förklaring.
Denna maskintyp användes ännu
i dag för små effektbelopp från 1/l0
till x/2 hk huvudsakligen för
labora-torieändamål, varvid fotogen eller
lys-gas användes såsom bränsle. Dessa
små maskiner äro de enda
varmluftsmaskiner som ännu hava praktisk
användning.
