622
ÅNGTEKNIKEN.
kg tim
Ruthsackumulatorn måste
emellertid, för att nå resultat, konstrueras
för betydligt större tryck och större
tryckfall än Rateaus.
Figurerna 772—773 visa en
Ruthsackumulator. Den utgöres av
en stor cylindrisk behållare B med
sfäriska gavlar och till 90—95 %
fylld med hett vatten.
Ackumulatorn beklädes utvändigt med
isolering I, vanligen bestående av kiselgur
eller magnesia. Lägges ackumulatorn,
såsom vanligen är fallet, i fria luften,
omklädes densamma dessutom med
tunn järnplåt E. Laddningsångan
inkommer genom ledningen L3,
passerar backslagsventilen och
strömmar därefter in i fördelningsröret Z
samt från detta ned i de många
rören P. Från dessa utströmmar
ångan till vattnet genom ett antal
uppåtriktade munstycken, omgivna
av cirkulationsrören Q. Genom denna
anordning uppnås en mycket god
cirkulation, vatten uppsuges från
botten och blandas med det övriga
något varmare vattnet, och
vattenmassans temperatur är även vid
stark laddning underkastad endast
små temperaturskillnader.
Vid urladdning utströmmar
ångan genom röret F och
backslagsventilen X2 ut i samma ledning L3,
som användes vid laddning. I vissa
fall kan emellertid ej samma ledning
användas för laddning och urladdning,
utan dessa ledningar äro skilda åt.
Vi framhöllo nyss, att
Ruthsackumulatorn arbetar med högre
tryck och större tryckskillnader än
Rateaus. 1 000 kg urladdningsånga
erhålles ur 46 m3 vatten av 3 kg/cm2
abs. tryck vid expansion till 2 kg,
men samtidigt ur 27 m3 vatten av
4 kg vid expansion till 2 kg och ur
16 m3 vatten av 6 kg vid samma
expansion till 2 kg. Lägsta urladd-

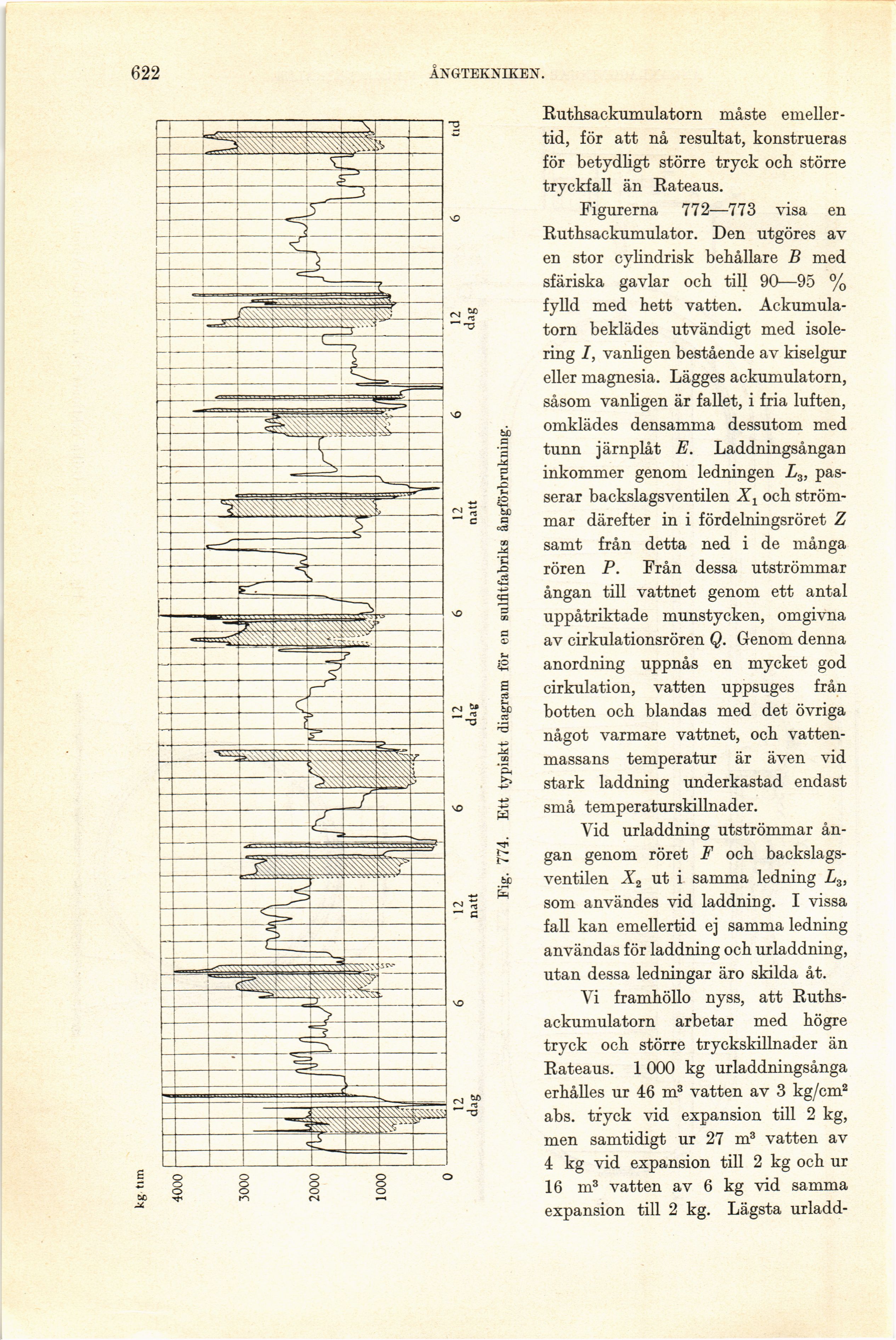

Fig. 774. Ett typiskt diagram för en sulfitfabriks ångförbrukning.
