ÅNGTURBINER. OLIKA TYPER.
535
Den axiella balanseringen åstadkommes automatiskt av ovannämnda
tätnings-anordning. Om nämligen den roterande skivan 4 förskjutes axiellt t. ex. åt vänster,
ökas läckareorna i den inre gruppen tätningar A, men bli oförändrade i den yttre
gruppen tätningar B. Härigenom ökas ångtrycket inuti tätningskanalerna, och den roterande
skivan pressas tillbaka till sitt riktiga medelläge.
Ångan måste även avstängas från utläckning kring axeln och även härtill användas
labyrinttätningar, vilkas konstruktion visas av figur 645. Varannan ring är fästad på
axeln och de mellanliggande i den omgivande stillastående tätningshylsan.

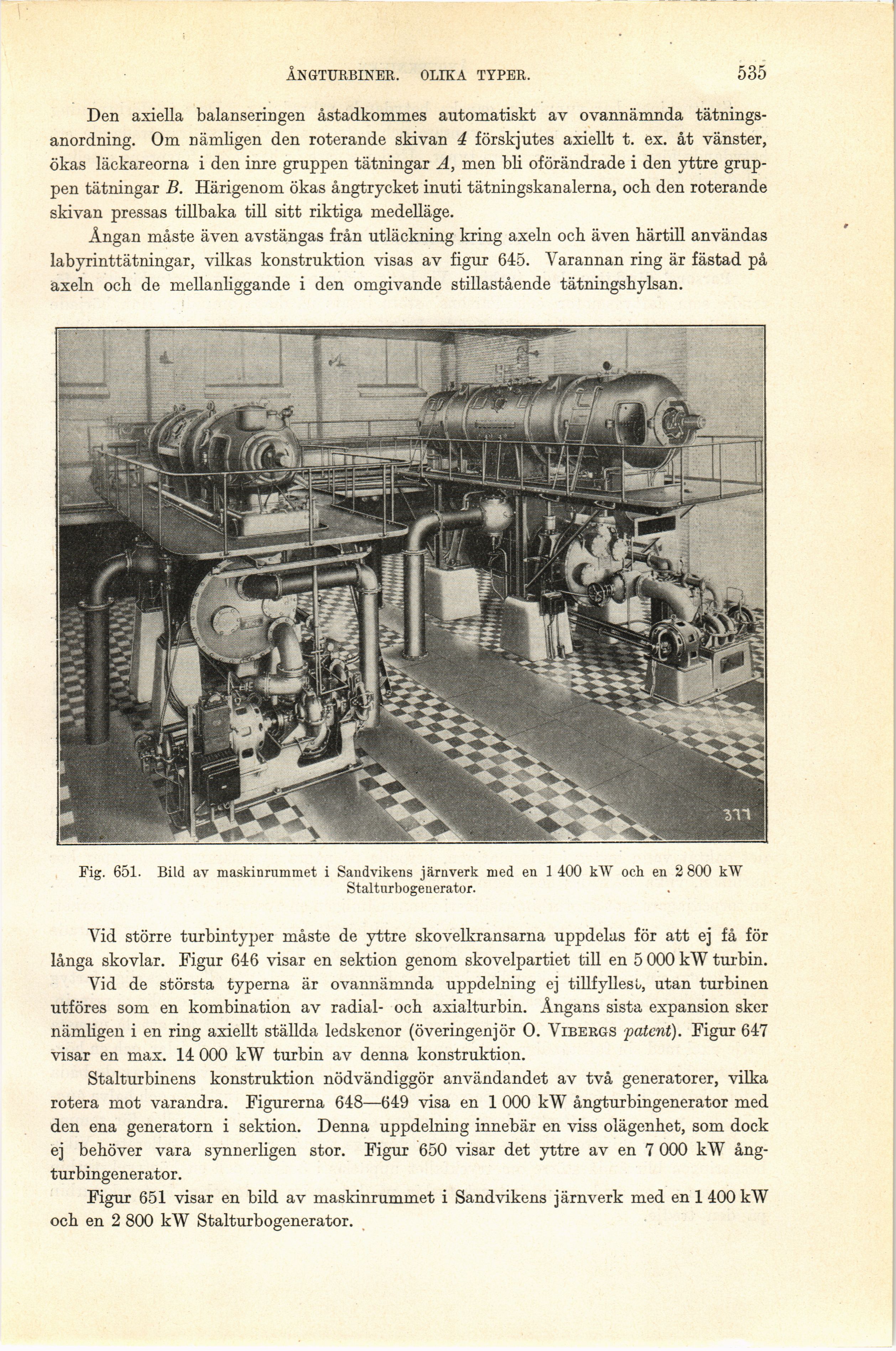

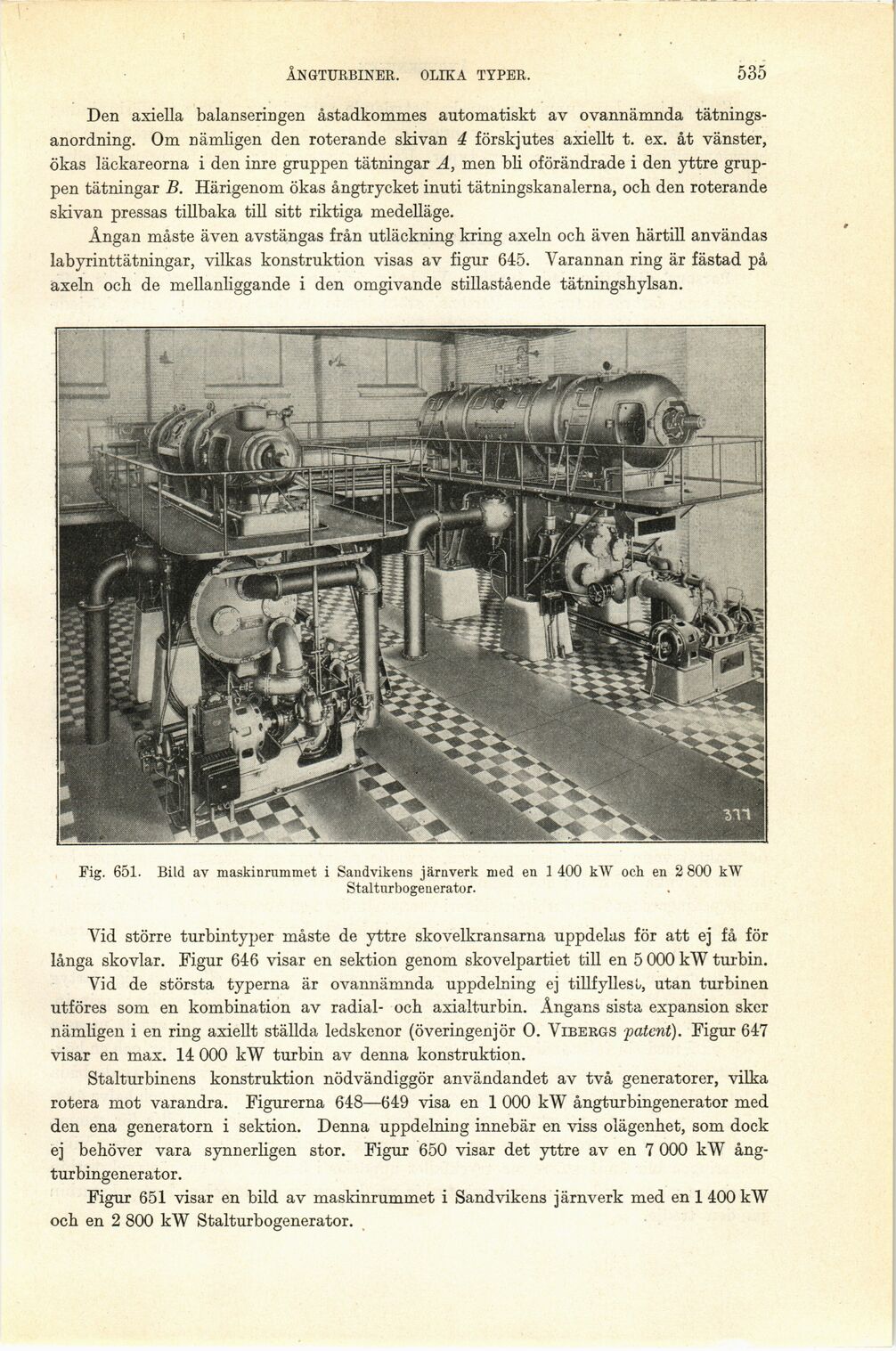

Fig. 651. Bild av maskinrummet i Sandvikens järnverk med en 1 400 kW och en 2 800 kW
Stalturbogenerator.
Vid större turbintyper måste de yttre skovelkransarna uppdelas för att ej få för
långa skövlar. Figur 646 visar en sektion genom skovelpartiet till en 5 000 kW turbin.
Vid de största typerna är ovannämnda uppdelning ej tillfyllest, utan turbinen
utföres som en kombination av radial- och axialturbin. Ångans sista expansion sker
nämligen i en ring axiellt ställda ledskenor (överingenjör O. Vibergs patent). Figur 647
visar en max. 14 000 kW turbin av denna konstruktion.
Stalturbinens konstruktion nödvändiggör användandet av två generatorer, vilka
rotera mot varandra. Figurerna 648—649 visa en 1 000 kW ångturbingenerator med
den ena generatorn i sektion. Denna uppdelning innebär en viss olägenhet, som dock
ej behöver vara synnerligen stor. Figur 650 visar det yttre av en 7 000 kW
ångturbingenerator.
Figur 651 visar en bild av maskinrummet i Sandvikens järnverk med en 1 400 kW
och en 2 800 kW Stalturbogenerator.
