532
ÅNGTEKNIKEN.
m. fl. Av dessa synes den sistnämnda under allra senaste tiden ha lyckats arbeta fram
visas nykonstruktioner, vilka avse att höja ångekonomien i hittills ouppnådd grad.

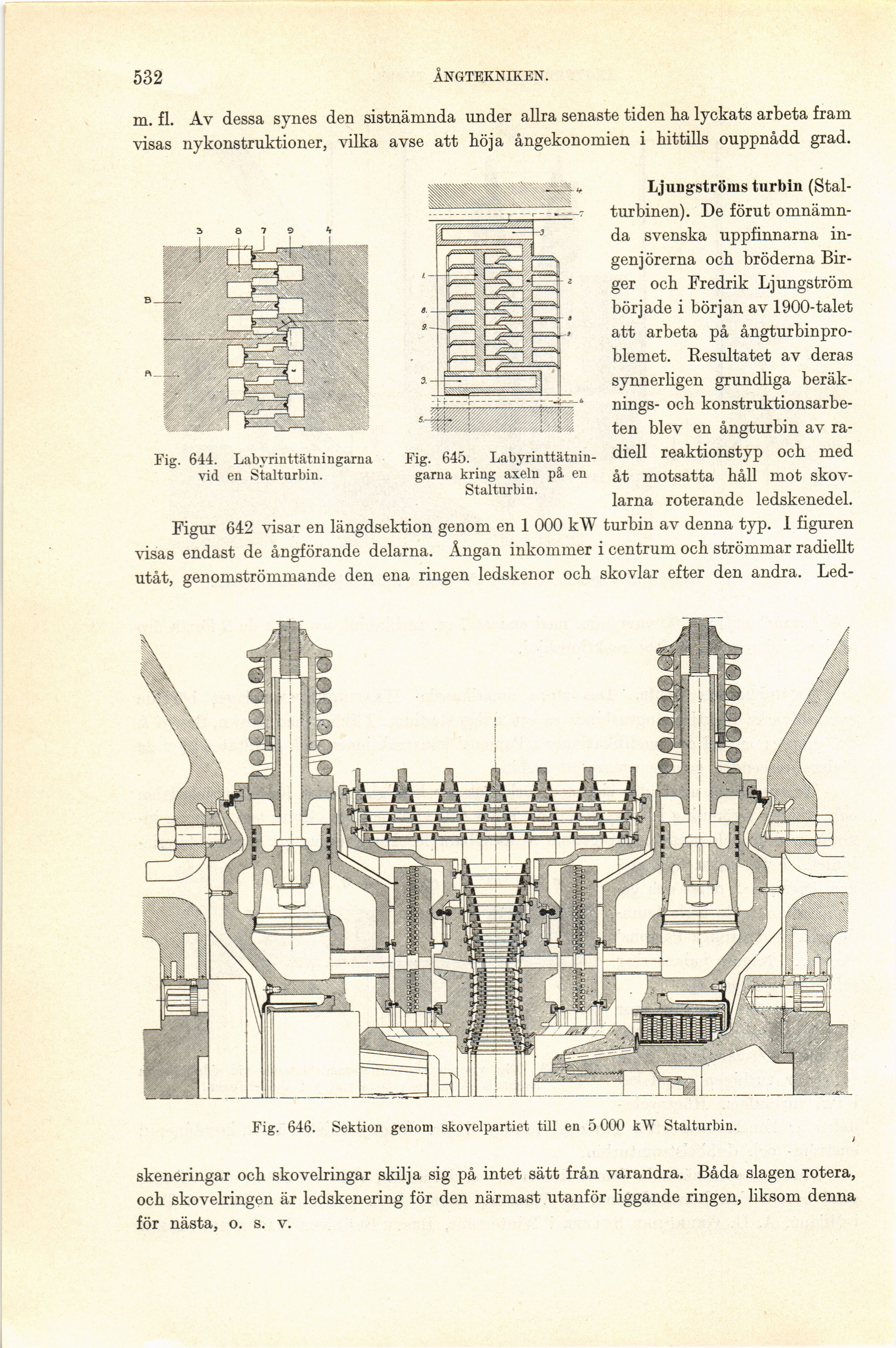

Fig. 644. Labyrinttätningarna
vid en Stalturbin.
Fig. 645.
Labyrinttätningarna kring axeln på en
Stalturbin.
Ljungströms turbin
(Stal-turbinen). De förut
omnämnda svenska uppfinnarna
ingenjörerna och bröderna
Birger och Fredrik Ljungström
började i början av 1900-talet
att arbeta på
ångturbinpro-blemet. Resultatet av deras
synnerligen grundliga
beräknings- och
konstruktionsarbeten blev en ångturbin av
ra-diell reaktionstyp och med
åt motsatta håll mot
skov-larna roterande ledskenedel.
Figur 642 visar en längdsektion genom en 1 000 kW turbin av denna typ. 1 figuren
visas endast de ångförande delarna. Ångan inkommer i centrum och strömmar radiellt
utåt, genomströmmande den ena ringen ledskenor och skövlar efter den andra. Led-
Fig. 646. Sektion genom skovelpartiet till en 5 000 kW Stalturbin.
skeneringar och skovelringar skilja sig på intet sätt från varandra. Båda slagen rotera,
och skovelringen är ledskenering för den närmast utanför liggande ringen, liksom denna
för nästa, o. s. v.
