528
ÅNGTEKNTKEN.

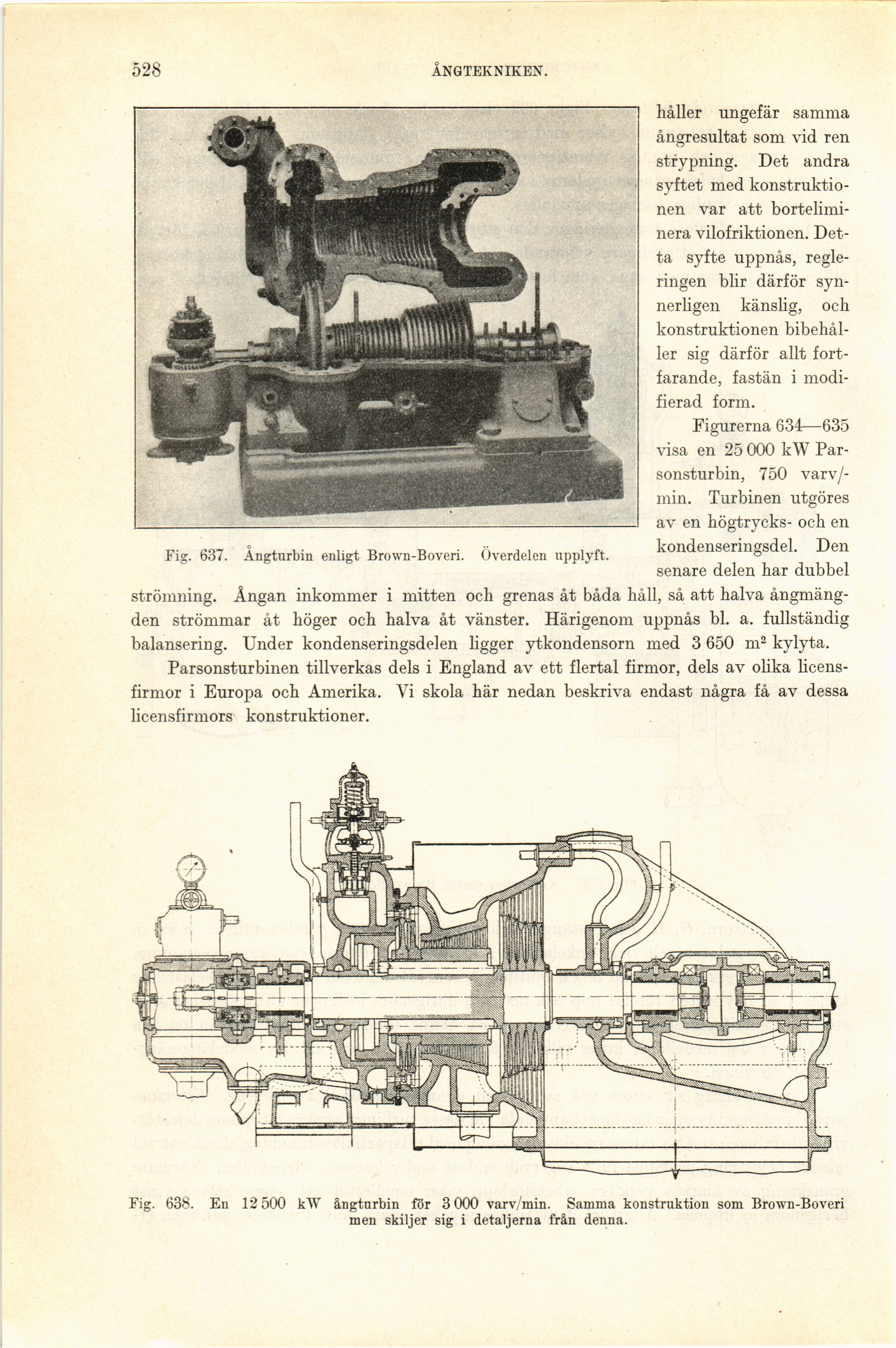

Fig. 637. Ångturbin enligt Brown-Boveri. Överdelen upplyft.
håller ungefär samma
ångresultat som vid ren
strypning. Det andra
syftet med
konstruktionen var att
bortelimi-nera vilofriktionen.
Detta syfte uppnås,
regleringen blir därför
synnerligen känslig, och
konstruktionen
bibehåller sig därför allt
fortfarande, fastän i
modifierad form.
Figurerna 634—635
visa en 25 000 kW
Par-sonsturbin, 750
varv/-min. Turbinen utgöres
av en högtrycks- och en
kondenseringsdel. Den
senare delen har dubbel
strömning. Ångan inkommer i mitten och grenas åt båda håll, så att halva
ångmäng-den strömmar åt höger och halva åt vänster. Härigenom uppnås bl. a. fullständig
balansering. Under kondenseringsdelen ligger ytkondensorn med 3 650 m2 kylyta.
Parsonsturbinen tillverkas dels i England av ett flertal firmor, dels av olika
licensfirmor i Europa och Amerika. Vi skola här nedan beskriva endast några få av dessa
licensfirmors konstruktioner.
Fig. 638. En 12 500 kW ångturbin för 3 000 varv/min. Samma konstruktion som Brown-Boveri
men skiljer sig i detaljerna från denna.
