ÅNGTURBINER FÖR OLIKA ÄNDAMÅL.
489

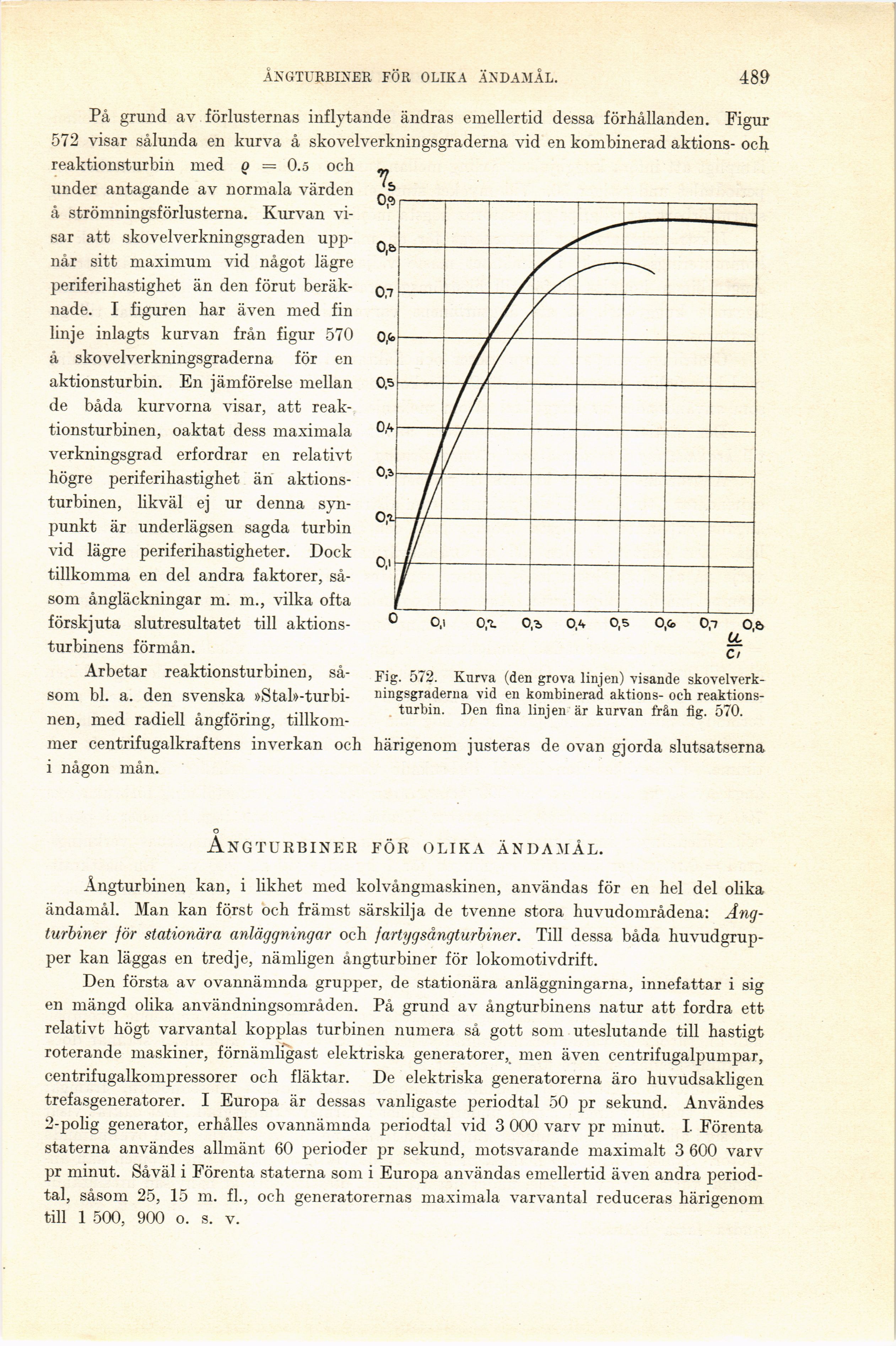

Fig. 572. Kurva (den grova linjen) visande
skovelverkningsgraderna vid en kombinerad aktions- och
reaktionsturbin. Den fina linjen är kurvan från fig. 570.
På grund av förlusternas inflytande ändras emellertid dessa förhållanden. Figur
572 visar sålunda en kurva å skovelverkningsgraderna vid en kombinerad aktions- och
reaktionsturbin med p = 0.5 och
under antagande av normala värden
å strömningsförlusterna. Kurvan
visar att skovelverkningsgraden
uppnår sitt maximum vid något lägre
periferihastighet än den förut
beräknade. I figuren har även med fin
linje inlagts kurvan från figur 570
å skovelverkningsgraderna för en
aktionsturbin. En jämförelse mellan
de båda kurvorna visar, att
reak-tionsturbinen, oaktat dess maximala
verkningsgrad erfordrar en relativt
högre periferihastighet än
aktions-turbinen, likväl ej ur denna
synpunkt är underlägsen sagda turbin
vid lägre periferihastigheter. Dock
tillkomma en del andra faktorer,
såsom ångläckningar m. m., vilka ofta
förskjuta slutresultatet till
aktions-turbinens förmån.
Arbetar reaktionsturbinen,
såsom bl. a. den svenska
»Stab-turbinen, med radiell ångföring,
tillkom
mer centrifugalkraftens inverkan och härigenom justeras de ovan gjorda slutsatserna
i någon mån.
O
ÅNGTURBINER FÖR OLIKA ÄNDAMÅL.
Ångturbinen kan, i likhet med kolvångmaskinen, användas för en hel del olika
ändamål. Man kan först och främst särskilja de tvenne stora huvudområdena:
Ångturbiner för stationära anläggningar och fartygsångturbiner. Till dessa båda
huvudgrupper kan läggas en tredje, nämligen ångturbiner för lokomotivdrift.
Den första av ovannämnda grupper, de stationära anläggningarna, innefattar i sig
en mängd olika användningsområden. På grund av ångturbinens natur att fordra ett
relativt högt varvantal kopplas turbinen numera så gott som uteslutande till hastigt
roterande maskiner, förnämligast elektriska generatorer, men även centrifugalpumpar,
centrifugalkompressorer och fläktar. De elektriska generatorerna äro huvudsakligen
trefasgeneratorer. I Europa är dessas vanligaste periodtal 50 pr sekund. Användes
2-polig generator, erhålles ovannämnda periodtal vid 3 000 varv pr minut. I. Förenta
staterna användes allmänt 60 perioder pr sekund, motsvarande maximalt 3 600 varv
pr minut. Såväl i Förenta staterna som i Europa användas emellertid även andra
periodtal, såsom 25, 15 m. fl., och generatorernas maximala varvantal reduceras härigenom
till 1 500, 900 o. s. v.
