ÅNGMASKINTEKNIKENS UTVECKLING. ÅNGPANNAN.
277

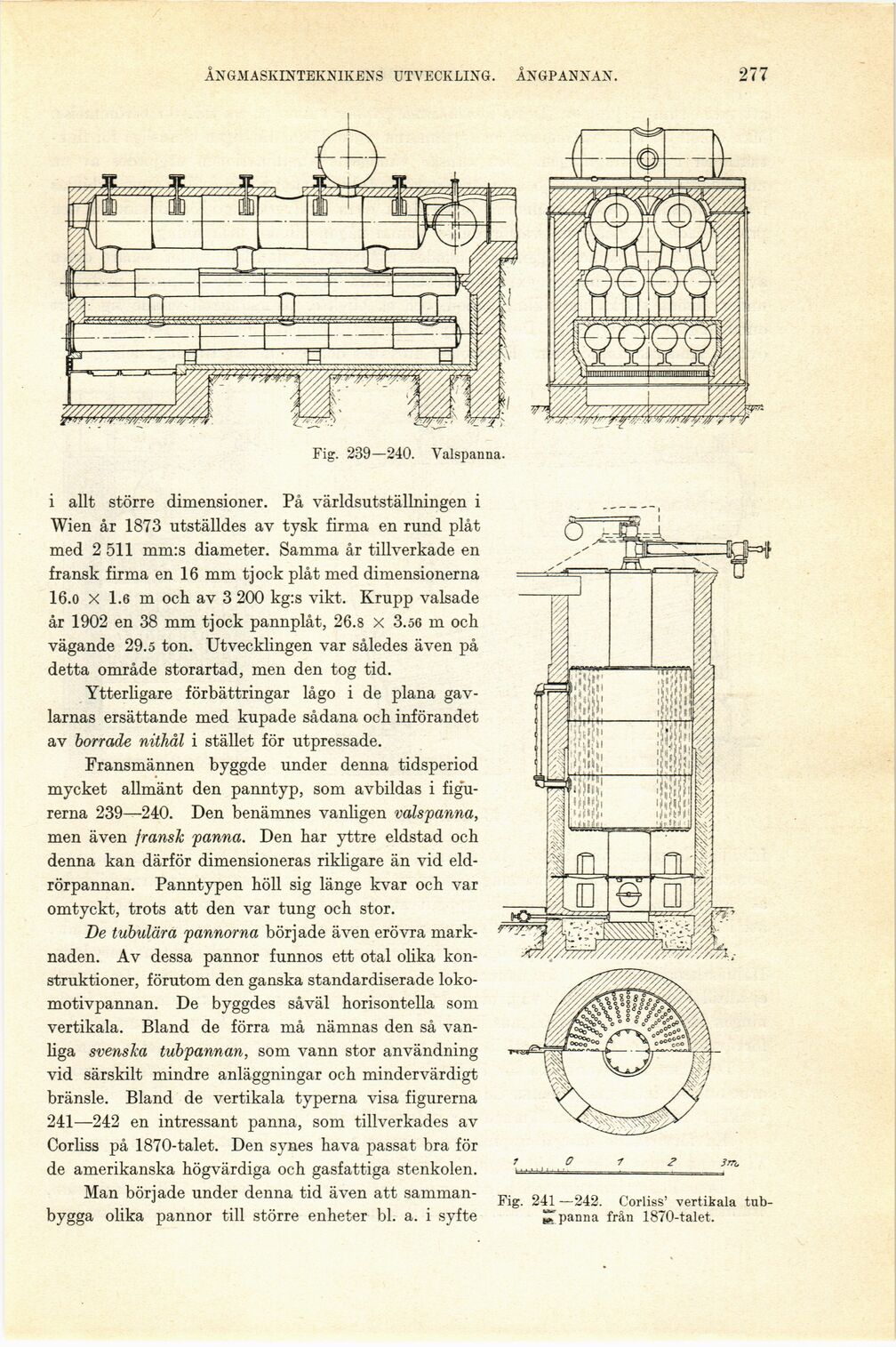

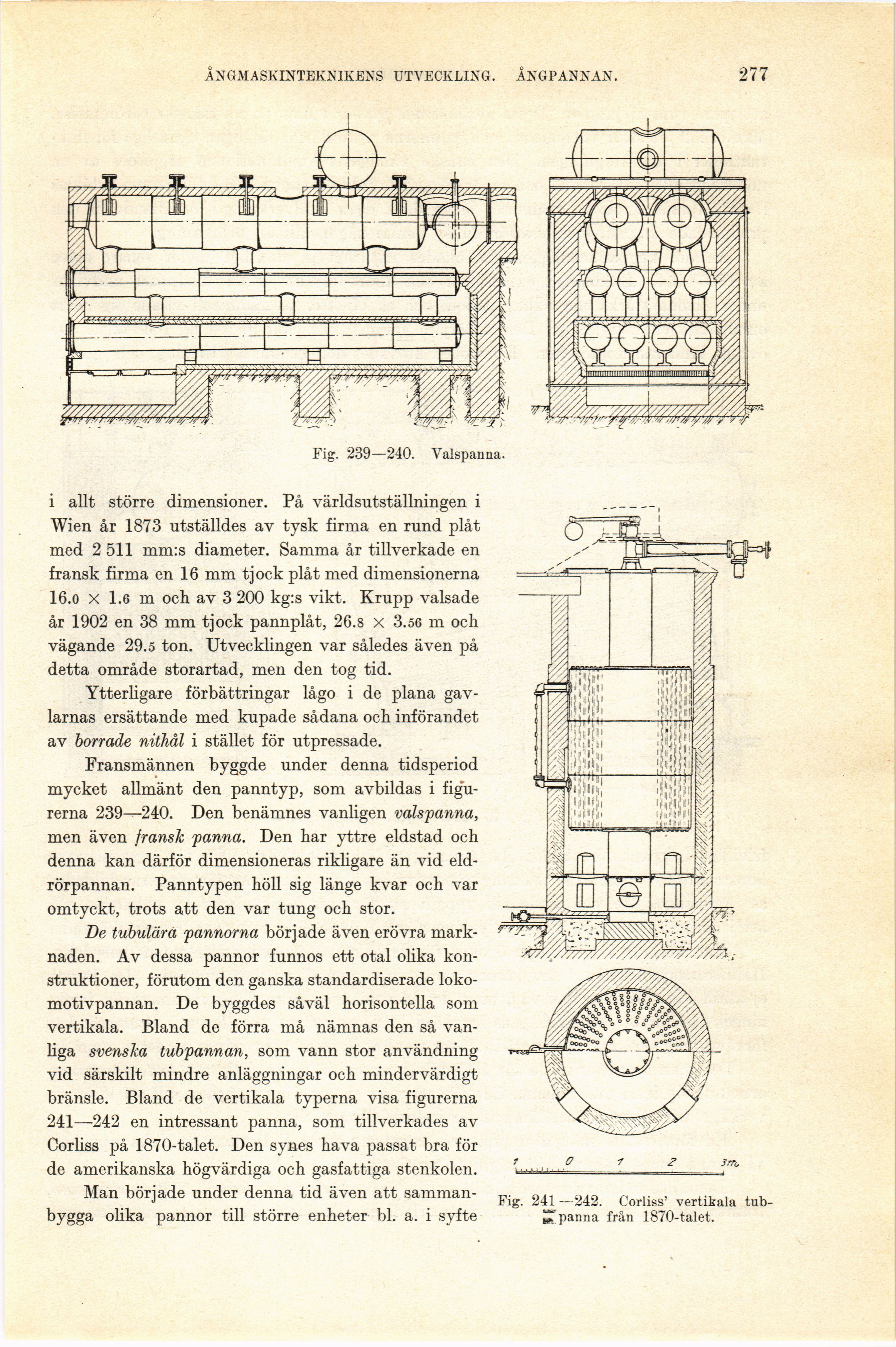

Fig. 239—240. Valspanna.
i allt större dimensioner. På världsutställningen i
Wien år 1873 utställdes av tysk firma en rund plåt
med 2 511 mm:s diameter. Samma år tillverkade en
fransk firma en 16 mm tjock plåt med dimensionerna
16.0 X 1.6 m och av 3 200 kg:s vikt. Krupp valsade
år 1902 en 38 mm tjock pannplåt, 26.8 x 3.56 m och
vägande 29.5 ton. Utvecklingen var således även på
detta område storartad, men den tog tid.
Ytterligare förbättringar lågo i de plana
gavlarnas ersättande med kupade sådana och införandet
av borrade nithål i stället för utpressade.
Fransmännen byggde under denna tidsperiod
mycket allmänt den panntyp, som avbildas i
figurerna 239—240. Den benämnes vanligen valspanna,
men även fransk panna. Den har yttre eldstad och
denna kan därför dimensioneras rikligare än vid
eld-rörpannan. Panntypen höll sig länge kvar och var
omtyckt, trots att den var tung och stor.
De tubulära pannorna började även erövra
marknaden. Av dessa pannor funnos ett otal olika
konstruktioner, förutom den ganska standardiserade
lokomotivpannan. De byggdes såväl horisontella som
vertikala. Bland de förra må nämnas den så
vanliga svenska tubpannan, som vann stor användning
vid särskilt mindre anläggningar och mindervärdigt
bränsle. Bland de vertikala typerna visa figurerna
241—242 en intressant panna, som tillverkades av
Corliss på 1870-talet. Den synes hava passat bra för
de amerikanska högvärdiga och gasfattiga stenkolen.
Man började under denna tid även att
sammanbygga olika pannor till större enheter bl. a. i syfte
Fig. 241 —242. Corliss’ vertikala
tub-panna från 1870-talet.
