VÄRLDENS ENERGITILLGÅNGAR. SOLENERGIEN.
11
värmetillförsel pr ytenhet, uppträda för problemets lösning högst komplicerande faktorer.
Slutligen tillkomma sådana störande omständigheter som luftens i följd av
vatten-kondensering i atmosfären mycket varierande
genomsläpplighet för solstrålarna. Den som
först underkastat alla dessa frågor ett grund-

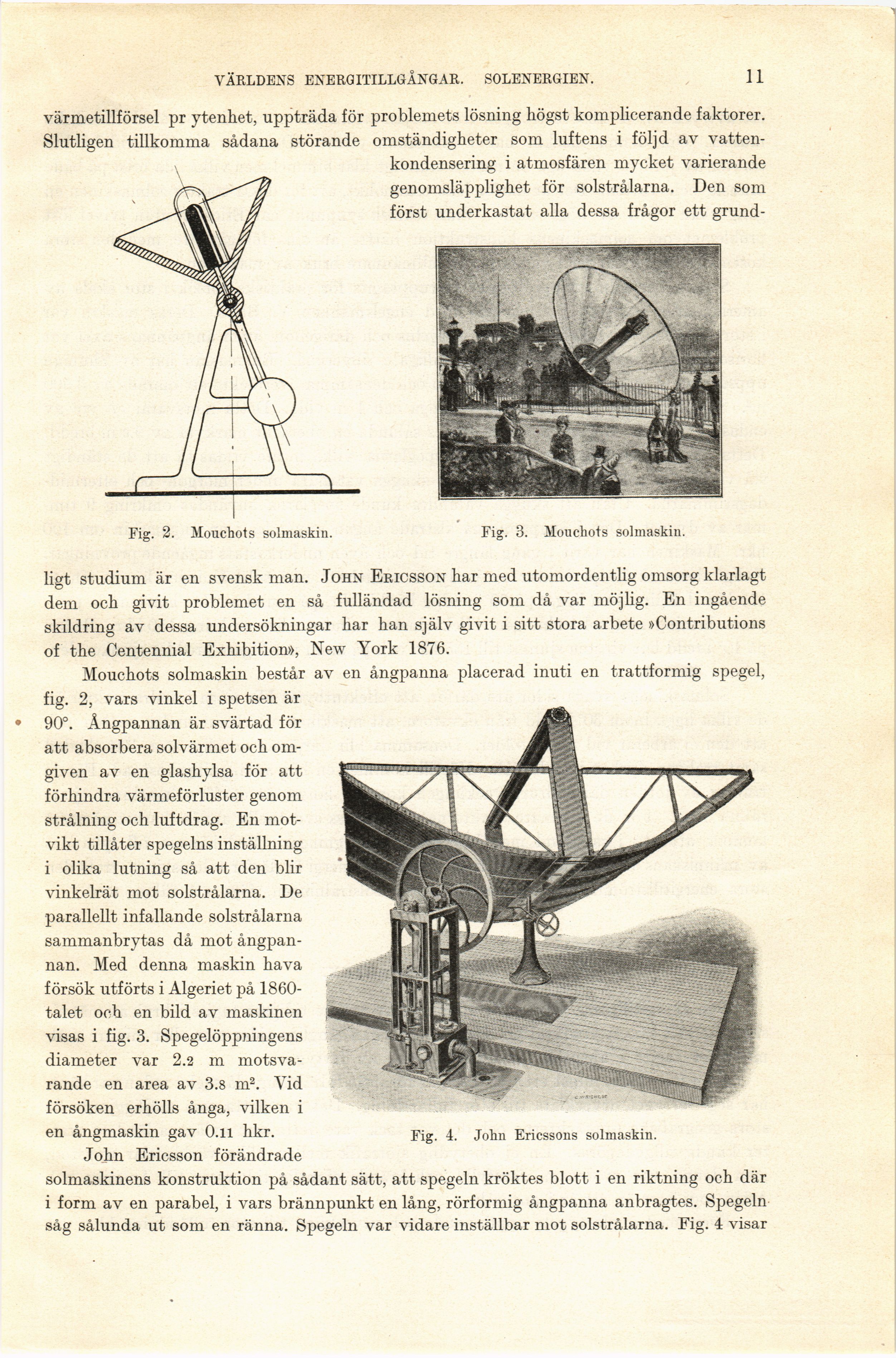

Fig. 3. Monchots solmaskin.
Fig. 2. Monchots solmaskin.
Fig. 4. John Ericssons solmaskin.
ligt studium är en svensk man. John Ericsson har med utomordentlig omsorg klarlagt
dem och givit problemet en så fulländad lösning som då var möjlig. En ingående
skildring av dessa undersökningar har han själv givit i sitt stora arbete »Contributions
of the Centennial Exhibition», New York 1876.
Monchots solmaskin består av en ångpanna placerad inuti en trattformig spegel,
fig. 2, vars vinkel i spetsen är
90°. Ångpannan är svärtad för
att absorbera solvärmet och
omgiven av en glashylsa för att
förhindra värmeförluster genom
strålning och luftdrag. En
motvikt tillåter spegelns inställning
i olika lutning så att den blir
vinkelrät mot solstrålarna. De
parallellt infallande solstrålarna
sammanbrytas då mot
ångpannan. Med denna maskin hava
försök utförts i Algeriet på
1860-talet och en bild av maskinen
visas i fig. 3. Spegelöppningens
diameter var 2.2 m
motsvarande en area av 3.8 m2. Vid
försöken erhölls ånga, vilken i
en ångmaskin gav O.n hkr.
John Ericsson förändrade
solmaskinens konstruktion på sådant sätt, att spegeln kröktes blott i en riktning och där
i form av en parabel, i vars brännpunkt en lång, rörformig ångpanna anbragtes. Spegeln
såg sålunda ut som en ränna. Spegeln var vidare inställbar mot solstrålarna. Fig. 4 visar
