mycket större än dess tjocklek. Fasen för eggen bildar mot
framsidan en vinkel af 20° till 25°.
Verktyget användes vid nedstickning af plana eller kon-
vexa ytor, vid stäm ning af hål, i hvilket senare fall det
ofta får göra tjän st i stället för lockbeteln, vid bågformiga
urhålkningar sam t vid afifasningar eller i allm änhet i de fall,
då annat verktyg ej m ed fördel kan brukas.

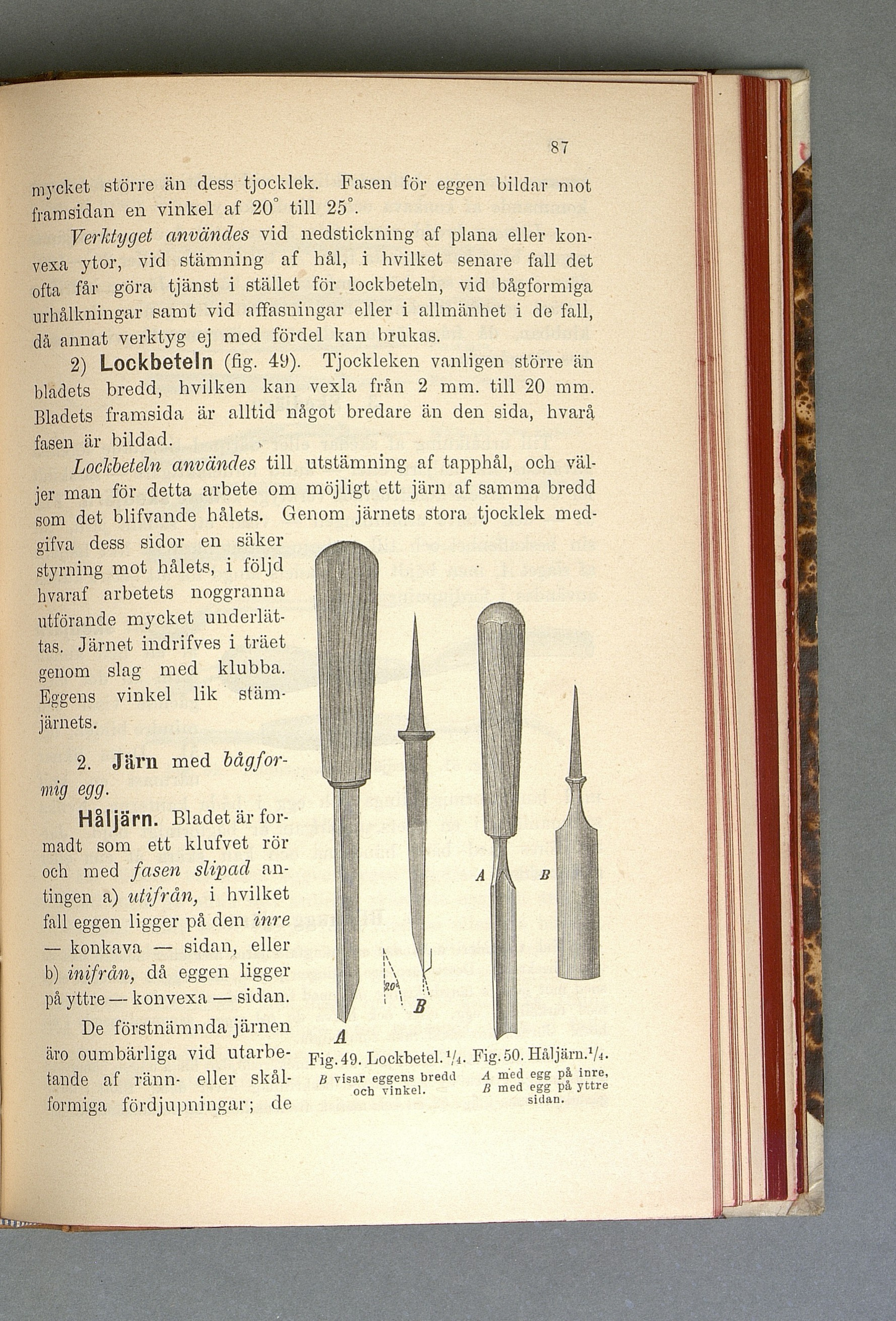

2) Lockbeteln (fig. 49). Tjockleken vanligen större än
bladets bredd, hvilken kan vexla från 2 mm. till 20 mm.
Bladets fram sida är alltid något bredare än den sida, hvarå
fasen är bildad.
Lockbeteln användes till utstäm ning af tapphål, och väl-
jer m an för detta arbete om m öjligt ett järn af sam m a bredd
som det blifvande hålets. Genom järnets stora tjocklek med-
gifva dess sidor en säker
styrning m ot hålets, i följd
hvaraf arbetets noggranna
utförande m ycket underlät-
tas. Järnet indrifves i träet
genom slag m ed klubba.
Eggens vinkel lik stäm -
järnets.
2. Järn m ed bågfor-
mig egg.
Håljärn. B ladet är for-
madt som ett klufvet rör
och med fa sen slipad an -
tingen a) u tifrå n , i hvilket
fall eggen ligger på den inre
— konkava — sidan, eller
b) inifrån, då eggen ligger
på yttre — konvexa — sidan.
De förstnäm nda järnen
äro oum bärliga vid u tarb e-
tande af ränn- eller skål-
formiga fördjupningar; de
Fig.49. Lockbetet. Vi- Kg-50. Håljärn.Vi.
B visar eggens bredd A med egg pä, inre,
- ■ ■ ■ B med egg p& y ttre
sidan.
ocb vinkel.
