Skydevaaben og Torpedoer. 365
Fjæren i stadig mod Slutstykket og støtter dette, naar Hanen er
spændt og Slutstykket enten aabnet eller lukket.
Ladningen sker i fire Temvo: 1. Hanen føres tilbage,
hvorved Slagfjæren spændes og Aftrækkertanden falder indi
Helspændsroen og holder den tilbage i denne Stilling. 2. Slut-
stykket slaaes tilbage, hvorved Extraktoren fører den efter sidste
Skud gjenværende Patronhylse ud af Løbet, som nu er aabent.
? En ny Patron indsættes, hvorefter 4. Slutstykket atter frem-
ores.
Naar nu Pegefingeren trykker mod Aftrækkeren, glider den-
nes Tand ud af Spændet, Hanen roterer raskt omkring Bolten,
paavirket af Slagfjæren, og Hammeren rammer Tændftemplet,
som igjen slaar imod Patronkraven.

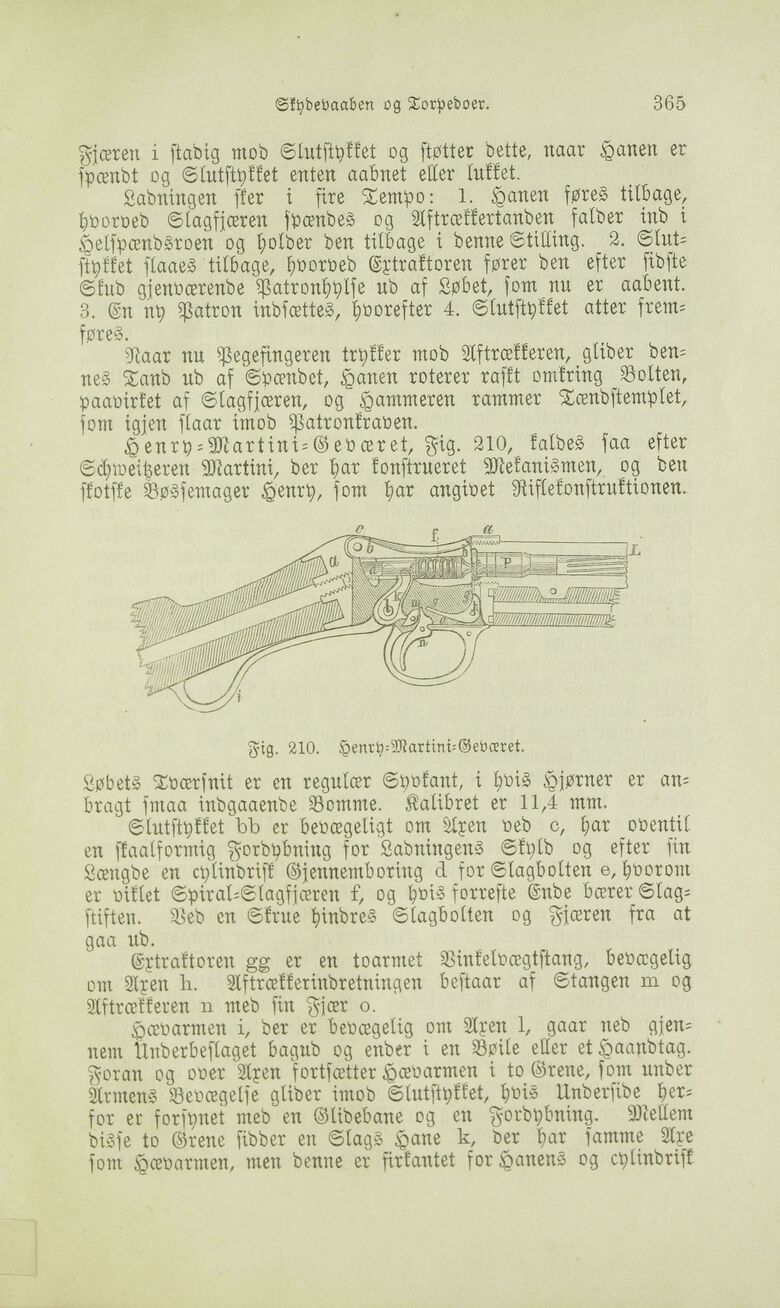

Henry-Martini-Geværet, Fig. 210, kaldes- saa efter
Schweitzeren Martini, der har konstrueret Mekanismem og den
skotske Bøssemager Henry, som har angivet Riflekonstruktionen.
Fig. 210· Henry-Martini-Geværet.
Løbet-3 Tværfnit er en regulær Syvkant, i hvis Hjørner er an-
bragt smaa indgaaende Bomme. Kalibret er 11,4 mm.
Slutstykket bb er bevægeligt om Axen ved o, har oventil
en skaalformig Fordybning for Ladningens Skyld og efter sin
Længde en cylindrisk Gjennemboring d for Slagbolten s, hvorom
er viklet Spiral-Slagfjæren f, og hvisforreste Ende bærer Slag-
stiften.d Ved en Skrne hindres Slagbolten og Fjæren fra at
gaa U .
Extraktoren gg er en toarmet Vinkelvægtstang, bevægelig
om Axen h. Aftrækkerindretningen bestaar af Stangen m og
Aftrækkeren 11 med sin Fjær o.
Hævarmen i, der er bevægelig om Axen 1, gaar ned gjen-
nem Underbeslaget bagud og ender i en Boile eller et Haandtag
Foran og over Axen fortsætter Hævarmen i to Grene, som under
Armens Bevægelse glider imod Slutstykket, hvis Underside her-
for er forsynet med en Glidebane og en Fordybning Mellem
disse to Grene sidder en Slags Hane k, der har samme Axe
som Hævarmen, men denne er firkantet for Hanens og cylindrisk
