Faste Dampmaskiner. 167
Høitryksmaskinen, der er den simpleste, bestaar blot
af faa og lidet komplicerede Dele. Jstedet for at stille Cylinde-
ren vertikalt, ligger den meget ofte horizontalt, saaledes som
vist i Fig 113., Her er ogsaa fremstillet en egen Føringsind-

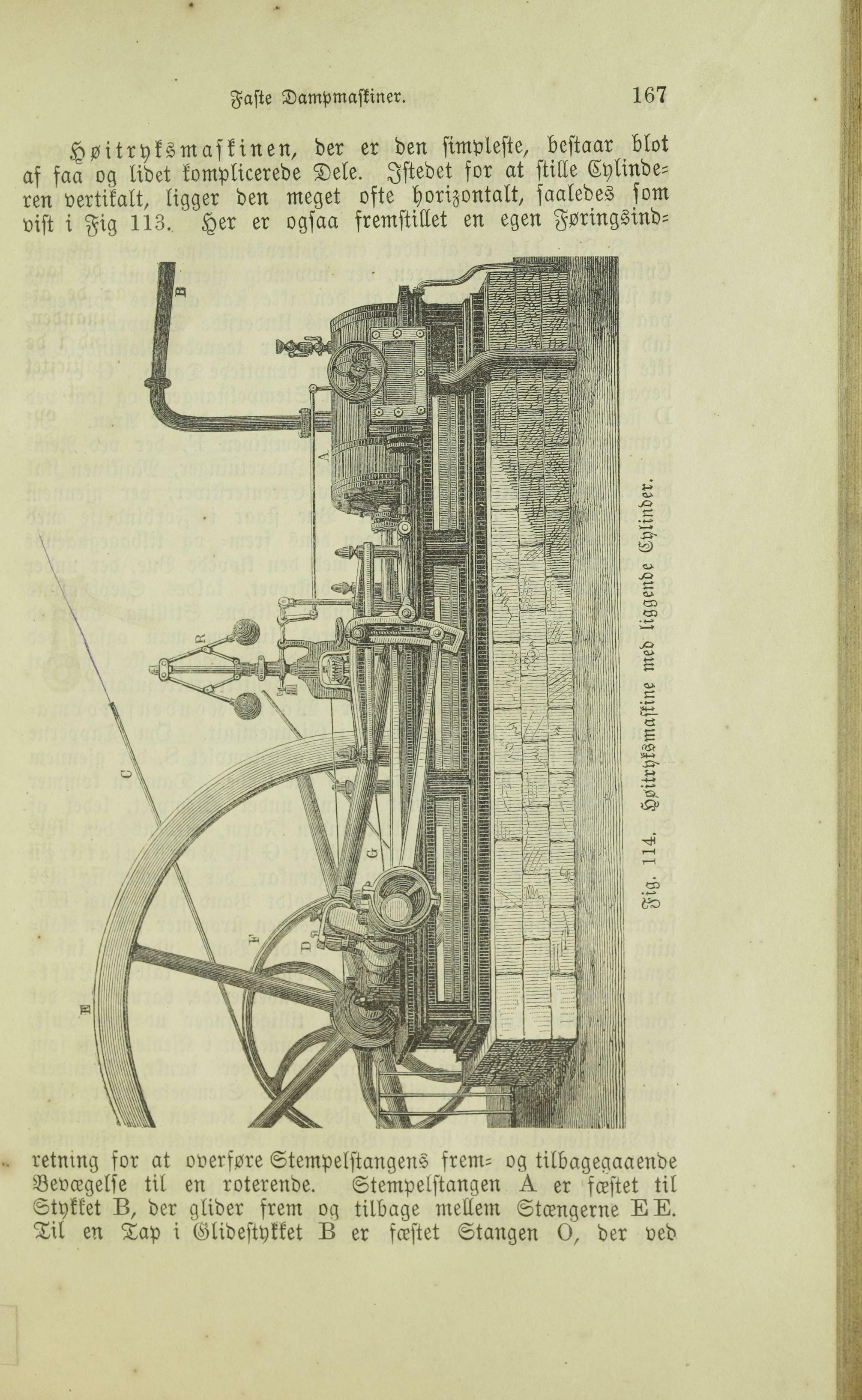

Fig. 114. Høitryksmaskine med liggende Cylinder.
. retmng for at overføre Stempelstangens frem- og tilbagegaaende
Bevægelse til en» roterende. Stempelstangen A er fæstet til
Stykket B, der glider frem og tilbage mellem Stængerne EE.
Til en Tap 1 Glidestykket B er fæstet Stangen 0, der Ved
