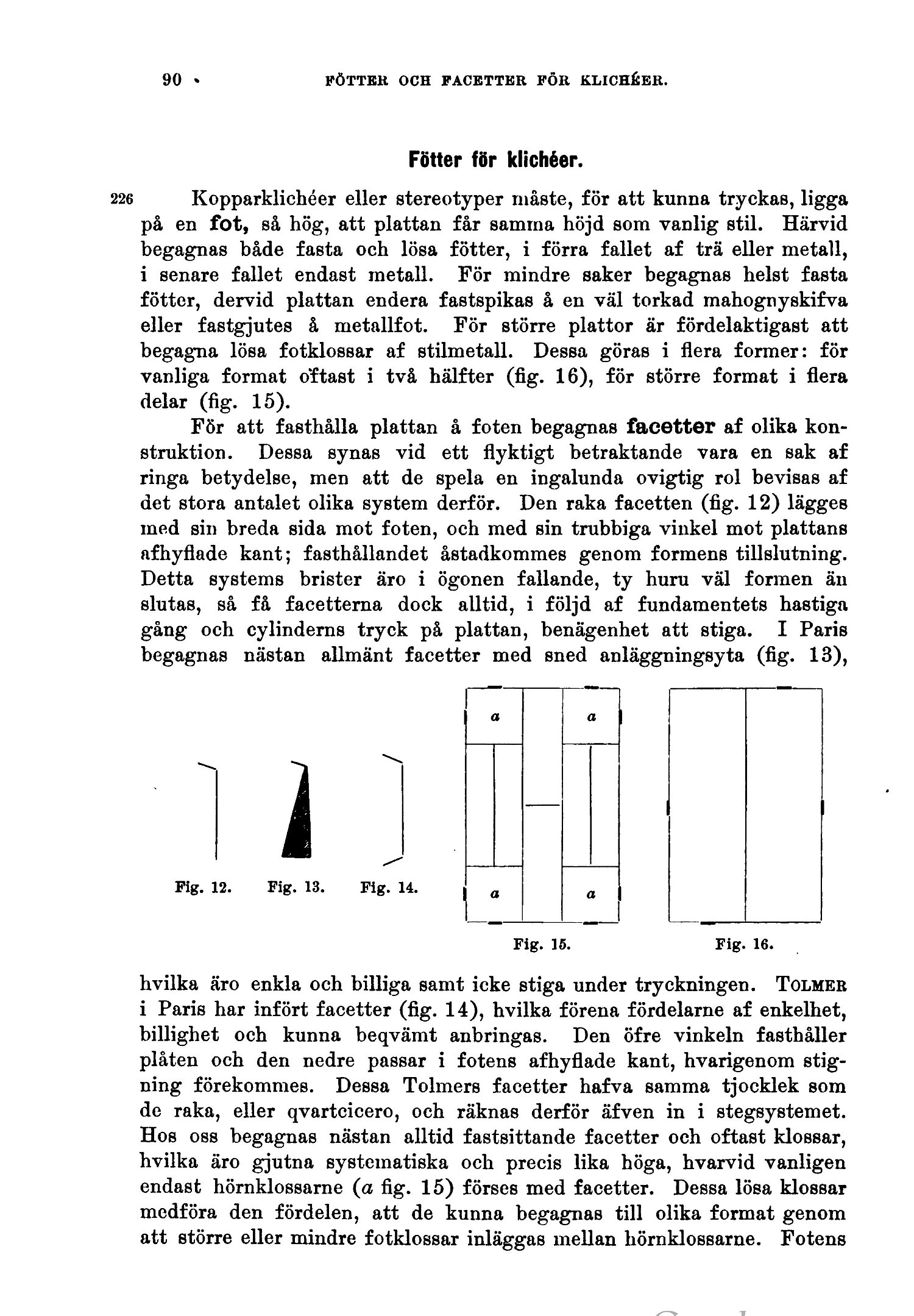

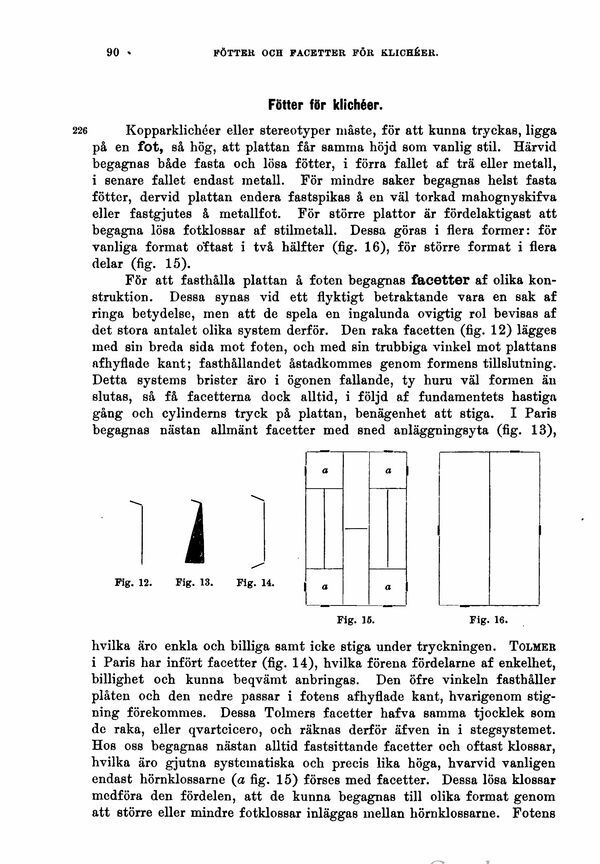

Fotter för klichéer.

226 Kopparklichéer eller stereotyper måste, för att kunna tryckas, ligga
på en fot, så hög, att plattan får samma höjd som vanlig stil. Härvid
begagnas både fasta och lösa fötter, i förra fallet af trä eller metall,
i senare fallet endast metall. För mindre saker begagnas helst fasta
fötter, dervid plattan endera fastspikas å en väl torkad mahognyskifva
eller fastgjutes å metallfot. För större plattor är fördelaktigast att
begagna lösa fotklossar af stilmetall. Dessa göras i flera former: för

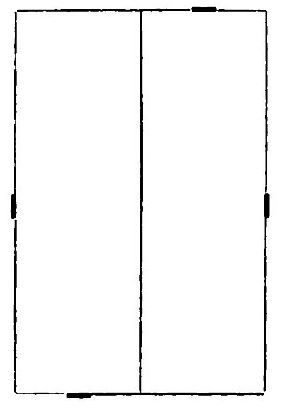

vanliga format oftast i två hälfter (fig. 16), för större format i flera
delar (fig. 15).

Fig. 12.

Fig. 13.

Fig. 14.

Fig. 15.

Fig. 16.

För att fasthålla plattan å foten begagnas facetter af olika
konstruktion. Dessa synas vid ett flyktigt betraktande vara en sak af
ringa betydelse, men att de spela en ingalunda o vigtig rol bevisas af
det stora antalet olika system derför. Den raka facetten (fig. 12) lägges
med sin breda sida mot foten, och med sin trubbiga vinkel mot plattans
afhyflade kant; fasthållandet åstadkommes genom formens tillslutning.
Detta systems brister äro i ögonen fallande, ty huru väl formen än
slutas, så få facetterna dock alltid, i följd af fundamentets hastiga
gång och cylinderns tryck på plattan, benägenhet att stiga. I Paris
begagnas nästan allmänt facetter med sned anläggningsyta (fig. 13),
hvilka äro enkla och billiga samt icke stiga under tryckningen. Tolmer
i Paris har infört facetter (fig. 14), hvilka förena fördelarne af enkelhet,
billighet och kunna beqvämt anbringas. Den öfre vinkeln fasthåller
plåten och den nedre passar i fotens afhyflade kant, hvarigenom
stigning forekommes. Dessa Tolmers facetter hafva samma tjocklek som
de raka, eller qvartcicero, och räknas derför äfven in i stegsystemet.
Hos oss begagnas nästan alltid fastsittande facetter och oftast klossar,
hvilka äro gjutna systematiska och precis lika höga, hvarvid vanligen

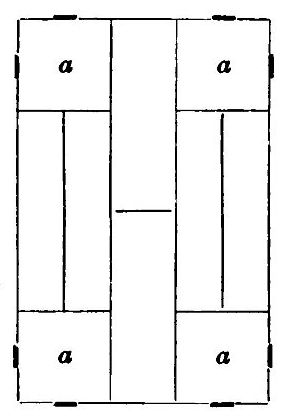

endast hörnklossarne (a fig. 15) förses med facetter. Dessa lösa klossar
medföra den fördelen, att de kunna begagnas till olika format genom
att större eller mindre fotklossar inläggas mellan hörnklossarne. Fotens
